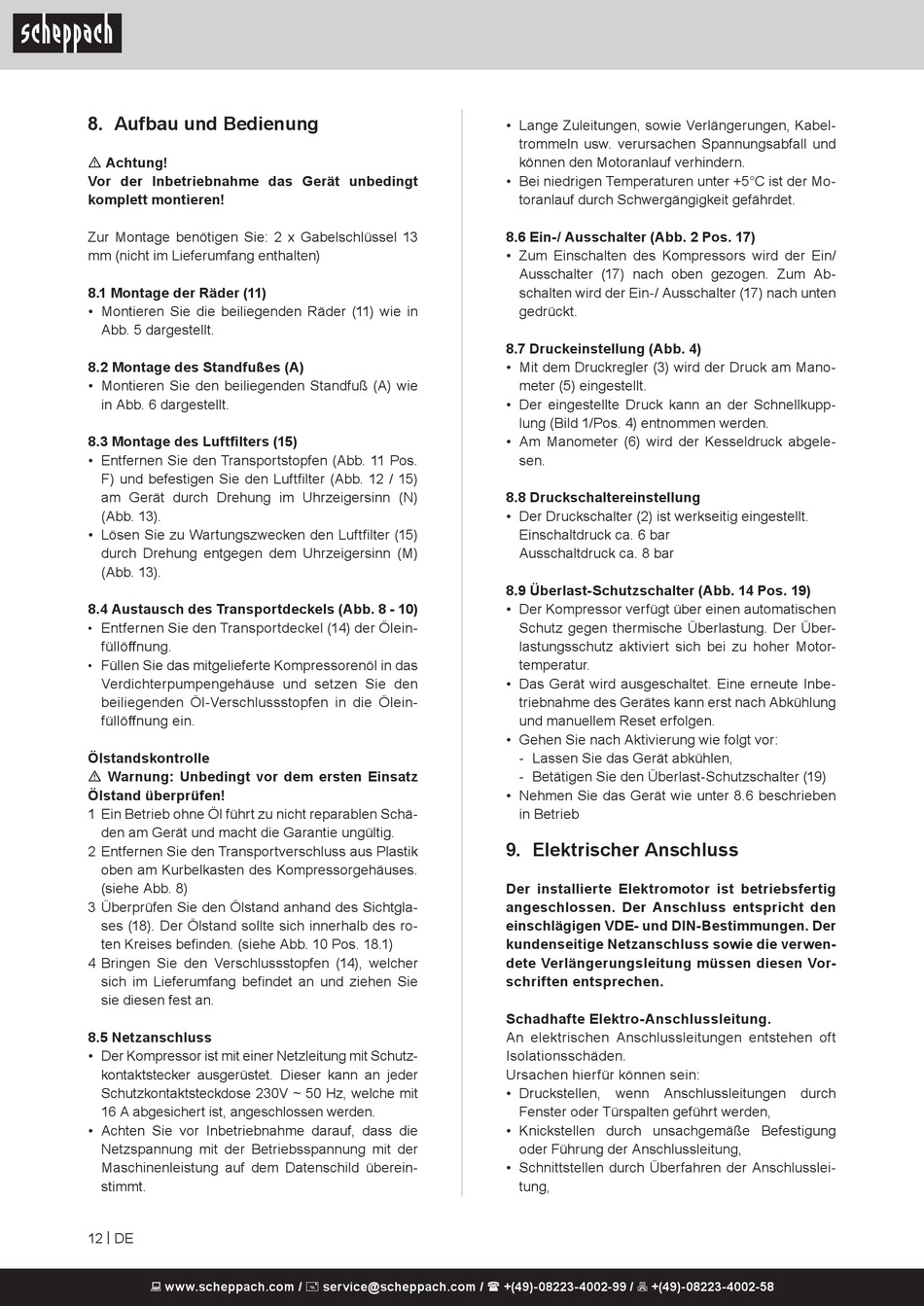

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Zur Montage benötigen Sie: 2 x Gabelschlüssel 13
mm (nicht im Lieferumfang enthalten)
8.1 Montage der Räder (11)
• Montieren Sie die beiliegenden Räder (11) wie in
Abb. 5 dargestellt.
8.2 Montage des Standfußes (A)
• Montieren Sie den beiliegenden Standfuß (A) wie
in Abb. 6 dargestellt.
8.3 Montage des Luftfilters (15)
• Entfernen Sie den Transportstopfen (Abb. 11 Pos.
F) und befestigen Sie den Luftfilter (Abb. 12 / 15)
am Gerät durch Drehung im Uhrzeigersinn (N)
(Abb. 13).
• Lösen Sie zu Wartungszwecken den Luftfilter (15)
durch Drehung entgegen dem Uhrzeigersinn (M)
(Abb. 13).
8.4 Austausch des Transportdeckels (Abb. 8 - 10)
Entfernen Sie den Transportdeckel (14) der Ölein-
•
füllöffnung.
Füllen Sie das mitgelieferte Kompressorenöl in das
•
Verdichterpumpengehäuse und setzen Sie den
beiliegenden Öl-Verschlussstopfen in die Ölein-
füllöffnung ein.
Ölstandskontrolle
m Warnung: Unbedingt vor dem ersten Einsatz
Ölstand überprüfen!
1 Ein Betrieb ohne Öl führt zu nicht reparablen Schä-
den am Gerät und macht die Garantie ungültig.
2 Entfernen Sie den Transportverschluss aus Plastik
oben am Kurbelkasten des Kompressorgehäuses.
(siehe Abb. 8)
3 Überprüfen Sie den Ölstand anhand des Sichtgla-
ses (18). Der Ölstand sollte sich innerhalb des ro-
ten Kreises befinden. (siehe Abb. 10 Pos. 18.1)
4 Bringen Sie den Verschlussstopfen (14), welcher
sich im Lieferumfang befindet an und ziehen Sie
sie diesen fest an.
8.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit
16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
8.6 Ein-/ Ausschalter (Abb. 2 Pos. 17)
• Zum Einschalten des Kompressors wird der Ein/
Ausschalter (17) nach oben gezogen. Zum Ab-
schalten wird der Ein-/ Ausschalter (17) nach unten
gedrückt.
8.7 Druckeinstellung (Abb. 4)
• Mit dem Druckregler (3) wird der Druck am Mano-
meter (5) eingestellt.
• Der eingestellte Druck kann an der Schnellkupp-
lung (Bild 1/Pos. 4) entnommen werden.
• Am Manometer (6) wird der Kesseldruck abgele-
sen.
8.8 Druckschaltereinstellung
• Der Druckschalter (2) ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
8.9 Überlast-Schutzschalter (Abb. 14 Pos. 19)
• Der Kompressor verfügt über einen automatischen
Schutz gegen thermische Überlastung. Der Über-
lastungsschutz aktiviert sich bei zu hoher Motor-
temperatur.
• Das Gerät wird ausgeschaltet. Eine erneute Inbe-
triebnahme des Gerätes kann erst nach Abkühlung
und manuellem Reset erfolgen.
• Gehen Sie nach Aktivierung wie folgt vor:
- Lassen Sie das Gerät abkühlen,
- Betätigen Sie den Überlast-Schutzschalter (19)
• Nehmen Sie das Gerät wie unter 8.6 beschrieben
in Betrieb

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlusslei-
tung,
