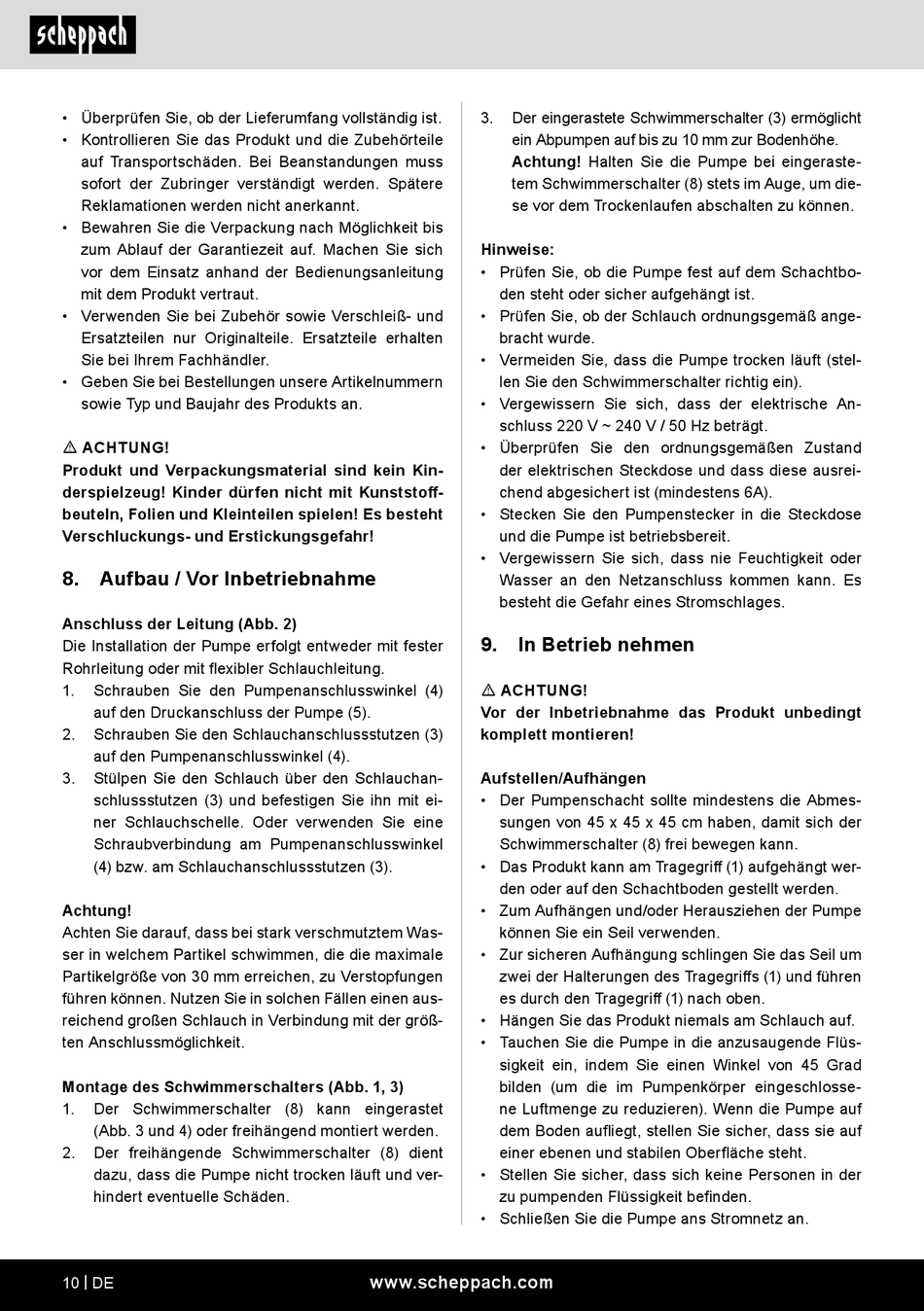

Scheppach DWP400 Originalbetriebsanleitung Seite 10

• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf. Machen Sie sich
vor dem Einsatz anhand der Bedienungsanleitung
mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m ACHTUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Aufbau / Vor Inbetriebnahme
Anschluss der Leitung (Abb. 2)
Die Installation der Pumpe erfolgt entweder mit fester
Rohrleitung oder mit flexibler Schlauchleitung.
1. Schrauben Sie den Pumpenanschlusswinkel (4)
auf den Druckanschluss der Pumpe (5).
2. Schrauben Sie den Schlauchanschlussstutzen (3)
auf den Pumpenanschlusswinkel (4).
3. Stülpen Sie den Schlauch über den Schlauchan-
schlussstutzen (3) und befestigen Sie ihn mit ei-
ner Schlauchschelle. Oder verwenden Sie eine
Schraubverbindung am Pumpenanschlusswinkel
(4) bzw. am Schlauchanschlussstutzen (3).
Achtung!
Achten Sie darauf, dass bei stark verschmutztem Was-
ser in welchem Partikel schwimmen, die die maximale
Partikelgröße von 30 mm erreichen, zu Verstopfungen
führen können. Nutzen Sie in solchen Fällen einen aus-
reichend großen Schlauch in Verbindung mit der größ-
ten Anschlussmöglichkeit.
Montage des Schwimmerschalters (Abb. 1, 3)
1. Der Schwimmerschalter (8) kann eingerastet
(Abb. 3 und 4) oder freihängend montiert werden.
2. Der freihängende Schwimmerschalter (8) dient
dazu, dass die Pumpe nicht trocken läuft und ver-
hindert eventuelle Schäden.
10 | DE
3. Der eingerastete Schwimmerschalter (3) ermöglicht
ein Abpumpen auf bis zu 10 mm zur Bodenhöhe.
Achtung! Halten Sie die Pumpe bei eingeraste-
tem Schwimmerschalter (8) stets im Auge, um die-
se vor dem Trockenlaufen abschalten zu können.
Hinweise:
• Prüfen Sie, ob die Pumpe fest auf dem Schachtbo-
den steht oder sicher aufgehängt ist.
• Prüfen Sie, ob der Schlauch ordnungsgemäß ange-
bracht wurde.
• Vermeiden Sie, dass die Pumpe trocken läuft (stel-
len Sie den Schwimmerschalter richtig ein).
• Vergewissern Sie sich, dass der elektrische An-
schluss 220 V ~ 240 V / 50 Hz beträgt.
• Überprüfen Sie den ordnungsgemäßen Zustand
der elektrischen Steckdose und dass diese ausrei-
chend abgesichert ist (mindestens 6A).
• Stecken Sie den Pumpenstecker in die Steckdose
und die Pumpe ist betriebsbereit.
• Vergewissern Sie sich, dass nie Feuchtigkeit oder
Wasser an den Netzanschluss kommen kann. Es
besteht die Gefahr eines Stromschlages.
9. In Betrieb nehmen
m ACHTUNG!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Aufstellen/Aufhängen
• Der Pumpenschacht sollte mindestens die Abmes-
sungen von 45 x 45 x 45 cm haben, damit sich der
Schwimmerschalter (8) frei bewegen kann.
• Das Produkt kann am Tragegriff (1) aufgehängt wer-
den oder auf den Schachtboden gestellt werden.
• Zum Aufhängen und/oder Herausziehen der Pumpe
können Sie ein Seil verwenden.
• Zur sicheren Aufhängung schlingen Sie das Seil um
zwei der Halterungen des Tragegriffs (1) und führen
es durch den Tragegriff (1) nach oben.
• Hängen Sie das Produkt niemals am Schlauch auf.
• Tauchen Sie die Pumpe in die anzusaugende Flüs-
sigkeit ein, indem Sie einen Winkel von 45 Grad
bilden (um die im Pumpenkörper eingeschlosse-
ne Luftmenge zu reduzieren). Wenn die Pumpe auf
dem Boden aufliegt, stellen Sie sicher, dass sie auf
einer ebenen und stabilen Oberfläche steht.
• Stellen Sie sicher, dass sich keine Personen in der
zu pumpenden Flüssigkeit befinden.
• Schließen Sie die Pumpe ans Stromnetz an.
