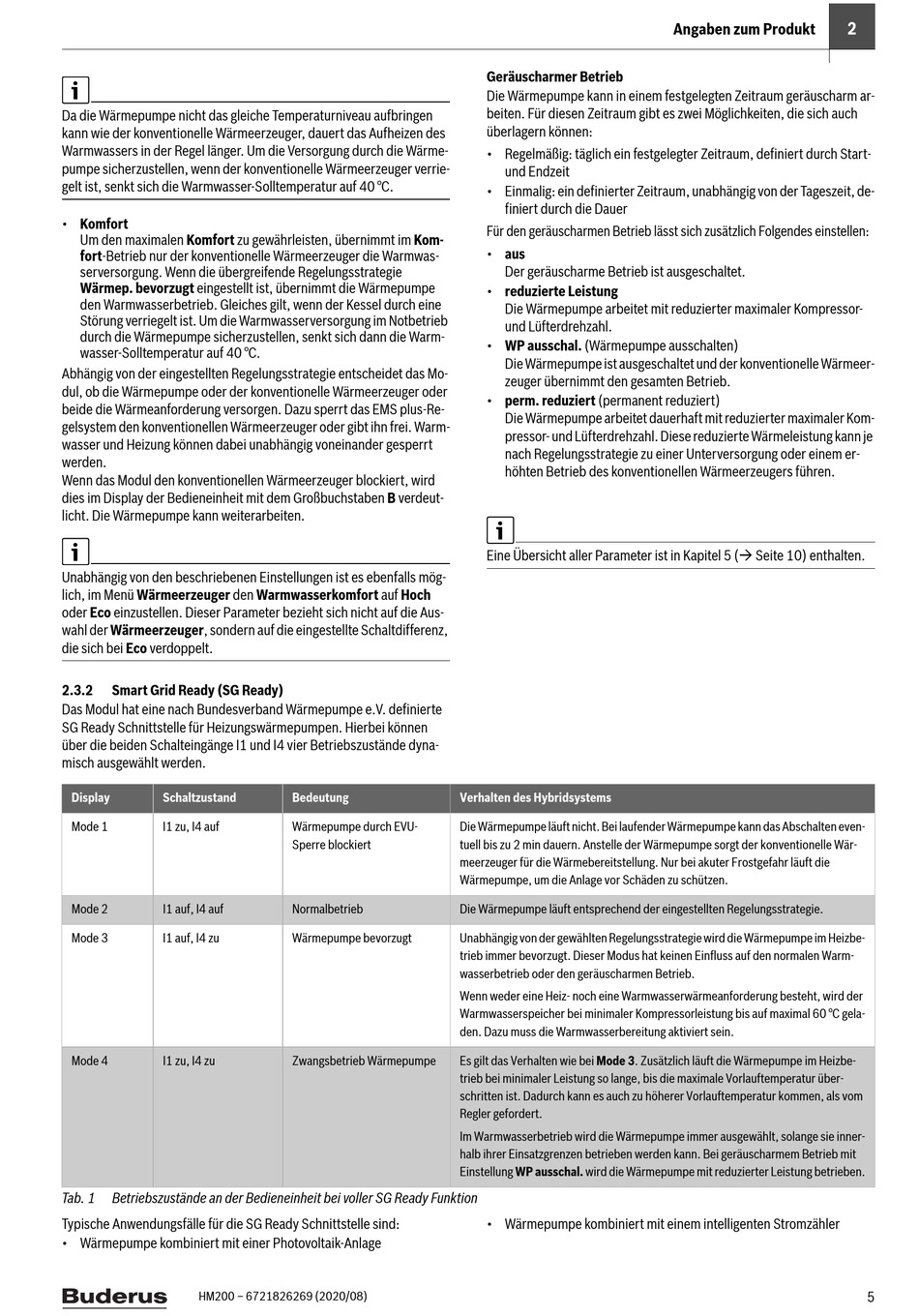

Da die Wärmepumpe nicht das gleiche Temperaturniveau aufbringen
kann wie der konventionelle Wärmeerzeuger, dauert das Aufheizen des
Warmwassers in der Regel länger. Um die Versorgung durch die Wärme-
pumpe sicherzustellen, wenn der konventionelle Wärmeerzeuger verrie-
gelt ist, senkt sich die Warmwasser-Solltemperatur auf 40 °C.
• Komfort
Um den maximalen Komfort zu gewährleisten, übernimmt im Kom-
fort-Betrieb nur der konventionelle Wärmeerzeuger die Warmwas-
serversorgung. Wenn die übergreifende Regelungsstrategie
Wärmep. bevorzugt eingestellt ist, übernimmt die Wärmepumpe
den Warmwasserbetrieb. Gleiches gilt, wenn der Kessel durch eine
Störung verriegelt ist. Um die Warmwasserversorgung im Notbetrieb
durch die Wärmepumpe sicherzustellen, senkt sich dann die Warm-
wasser-Solltemperatur auf 40 °C.
Abhängig von der eingestellten Regelungsstrategie entscheidet das Mo-
dul, ob die Wärmepumpe oder der konventionelle Wärmeerzeuger oder
beide die Wärmeanforderung versorgen. Dazu sperrt das EMS plus-Re-
gelsystem den konventionellen Wärmeerzeuger oder gibt ihn frei. Warm-
wasser und Heizung können dabei unabhängig voneinander gesperrt
werden.
Wenn das Modul den konventionellen Wärmeerzeuger blockiert, wird
dies im Display der Bedieneinheit mit dem Großbuchstaben B verdeut-
licht. Die Wärmepumpe kann weiterarbeiten.
Unabhängig von den beschriebenen Einstellungen ist es ebenfalls mög-
lich, im Menü Wärmeerzeuger den Warmwasserkomfort auf Hoch
oder Eco einzustellen. Dieser Parameter bezieht sich nicht auf die Aus-
wahl der Wärmeerzeuger, sondern auf die eingestellte Schaltdifferenz,
die sich bei Eco verdoppelt.
2.3.2

Smart Grid Ready (SG Ready)

Das Modul hat eine nach Bundesverband Wärmepumpe e.V. definierte
SG Ready Schnittstelle für Heizungswärmepumpen. Hierbei können
über die beiden Schalteingänge I1 und I4 vier Betriebszustände dyna-
misch ausgewählt werden.
Display Schaltzustand
Mode 1 I1 zu, I4 auf
Mode 2 I1 auf, I4 auf
Mode 3 I1 auf, I4 zu
Mode 4 I1 zu, I4 zu
Tab. 1 Betriebszustände an der Bedieneinheit bei voller SG Ready Funktion
Typische Anwendungsfälle für die SG Ready Schnittstelle sind:
• Wärmepumpe kombiniert mit einer Photovoltaik-Anlage
HM200 – 6721826269 (2020/08)
Bedeutung Verhalten des Hybridsystems
Wärmepumpe durch EVU- Die Wärmepumpe läuft nicht. Bei laufender Wärmepumpe kann das Abschalten even-
Sperre blockiert tuell bis zu 2 min dauern. Anstelle der Wärmepumpe sorgt der konventionelle Wär-
meerzeuger für die Wärmebereitstellung. Nur bei akuter Frostgefahr läuft die
Wärmepumpe, um die Anlage vor Schäden zu schützen.
Normalbetrieb Die Wärmepumpe läuft entsprechend der eingestellten Regelungsstrategie.
Wärmepumpe bevorzugt Unabhängig von der gewählten Regelungsstrategie wird die Wärmepumpe im Heizbe-
trieb immer bevorzugt. Dieser Modus hat keinen Einfluss auf den normalen Warm-
wasserbetrieb oder den geräuscharmen Betrieb.
Wenn weder eine Heiz- noch eine Warmwasserwärmeanforderung besteht, wird der
Warmwasserspeicher bei minimaler Kompressorleistung bis auf maximal 60 °C gela-
den. Dazu muss die Warmwasserbereitung aktiviert sein.
Zwangsbetrieb Wärmepumpe Es gilt das Verhalten wie bei Mode 3. Zusätzlich läuft die Wärmepumpe im Heizbe-
trieb bei minimaler Leistung so lange, bis die maximale Vorlauftemperatur über-
schritten ist. Dadurch kann es auch zu höherer Vorlauftemperatur kommen, als vom
Regler gefordert.
Im Warmwasserbetrieb wird die Wärmepumpe immer ausgewählt, solange sie inner-
halb ihrer Einsatzgrenzen betrieben werden kann. Bei geräuscharmem Betrieb mit
Einstellung WP ausschal. wird die Wärmepumpe mit reduzierter Leistung betrieben.
Geräuscharmer Betrieb
Die Wärmepumpe kann in einem festgelegten Zeitraum geräuscharm ar-
beiten. Für diesen Zeitraum gibt es zwei Möglichkeiten, die sich auch
überlagern können:
• Regelmäßig: täglich ein festgelegter Zeitraum, definiert durch Start-
und Endzeit
• Einmalig: ein definierter Zeitraum, unabhängig von der Tageszeit, de-
finiert durch die Dauer
Für den geräuscharmen Betrieb lässt sich zusätzlich Folgendes einstellen:
• aus
Der geräuscharme Betrieb ist ausgeschaltet.
• reduzierte Leistung
Die Wärmepumpe arbeitet mit reduzierter maximaler Kompressor-
und Lüfterdrehzahl.
• WP ausschal. (Wärmepumpe ausschalten)
Die Wärmepumpe ist ausgeschaltet und der konventionelle Wärmeer-
zeuger übernimmt den gesamten Betrieb.
• perm. reduziert (permanent reduziert)
Die Wärmepumpe arbeitet dauerhaft mit reduzierter maximaler Kom-
pressor- und Lüfterdrehzahl. Diese reduzierte Wärmeleistung kann je
nach Regelungsstrategie zu einer Unterversorgung oder einem er-
höhten Betrieb des konventionellen Wärmeerzeugers führen.
Eine Übersicht aller Parameter ist in Kapitel 5 ( Seite 10) enthalten.
• Wärmepumpe kombiniert mit einem intelligenten Stromzähler
