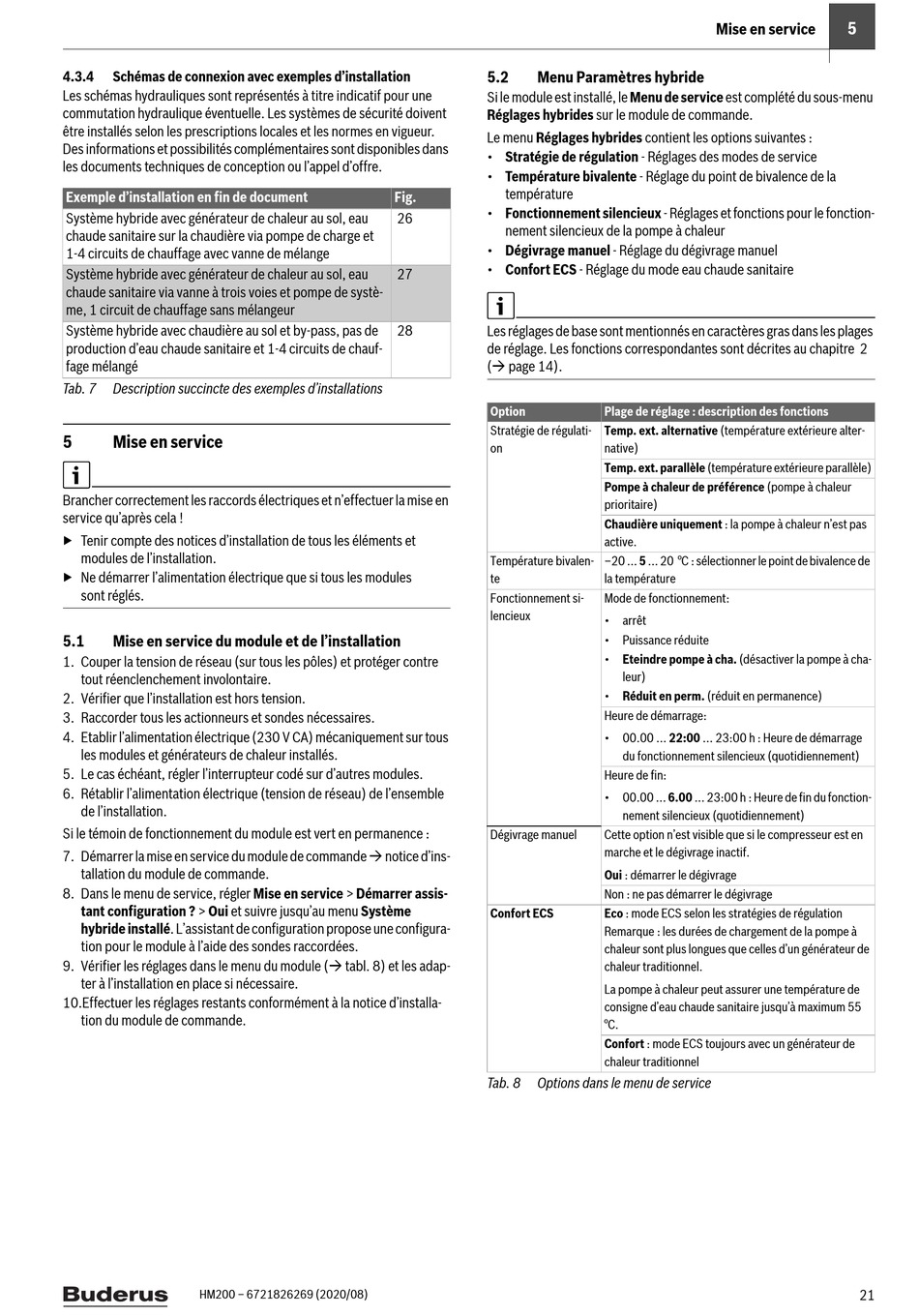

4.3.4 Schémas de connexion avec exemples d'installation
Les schémas hydrauliques sont représentés à titre indicatif pour une
commutation hydraulique éventuelle. Les systèmes de sécurité doivent
être installés selon les prescriptions locales et les normes en vigueur.
Des informations et possibilités complémentaires sont disponibles dans
les documents techniques de conception ou l'appel d'offre.
Exemple d'installation en fin de document
Système hybride avec générateur de chaleur au sol, eau
chaude sanitaire sur la chaudière via pompe de charge et
1-4 circuits de chauffage avec vanne de mélange
Système hybride avec générateur de chaleur au sol, eau
chaude sanitaire via vanne à trois voies et pompe de systè-
me, 1 circuit de chauffage sans mélangeur
Système hybride avec chaudière au sol et by-pass, pas de
production d'eau chaude sanitaire et 1-4 circuits de chauf-
fage mélangé
Tab. 7 Description succincte des exemples d'installations
5

Mise en service

Brancher correctement les raccords électriques et n'effectuer la mise en
service qu'après cela !
▶ Tenir compte des notices d'installation de tous les éléments et
modules de l'installation.
▶ Ne démarrer l'alimentation électrique que si tous les modules
sont réglés.
5.1

Mise en service du module et de l'installation

1. Couper la tension de réseau (sur tous les pôles) et protéger contre
tout réenclenchement involontaire.
2. Vérifier que l'installation est hors tension.
3. Raccorder tous les actionneurs et sondes nécessaires.
4. Etablir l'alimentation électrique (230 V CA) mécaniquement sur tous
les modules et générateurs de chaleur installés.
5. Le cas échéant, régler l'interrupteur codé sur d'autres modules.
6. Rétablir l'alimentation électrique (tension de réseau) de l'ensemble
de l'installation.
Si le témoin de fonctionnement du module est vert en permanence :
7. Démarrer la mise en service du module de commande  notice d'ins-
tallation du module de commande.
8. Dans le menu de service, régler Mise en service > Démarrer assis-
tant configuration ? > Oui et suivre jusqu'au menu Système
hybride installé. L'assistant de configuration propose une configura-
tion pour le module à l'aide des sondes raccordées.
9. Vérifier les réglages dans le menu du module ( tabl. 8) et les adap-
ter à l'installation en place si nécessaire.
10.Effectuer les réglages restants conformément à la notice d'installa-
tion du module de commande.
HM200 – 6721826269 (2020/08)
5.2 Menu Paramètres hybride
Si le module est installé, le Menu de service est complété du sous-menu
Réglages hybrides sur le module de commande.
Le menu Réglages hybrides contient les options suivantes :
• Stratégie de régulation - Réglages des modes de service
• Température bivalente - Réglage du point de bivalence de la
température
Fig.
• Fonctionnement silencieux - Réglages et fonctions pour le fonction-
26
nement silencieux de la pompe à chaleur
• Dégivrage manuel - Réglage du dégivrage manuel
• Confort ECS - Réglage du mode eau chaude sanitaire
27
28
Les réglages de base sont mentionnés en caractères gras dans les plages
de réglage. Les fonctions correspondantes sont décrites au chapitre 2
( page 14).
Option
Stratégie de régulati-
on
Température bivalen-
te
Fonctionnement si-
lencieux
Dégivrage manuel
Confort ECS
Tab. 8 Options dans le menu de service
Mise en service
Plage de réglage : description des fonctions
Temp. ext. alternative (température extérieure alter-
native)
Temp. ext. parallèle (température extérieure parallèle)
Pompe à chaleur de préférence (pompe à chaleur
prioritaire)
Chaudière uniquement : la pompe à chaleur n'est pas
active.
‒20 ... 5 ... 20 °C : sélectionner le point de bivalence de
la température
Mode de fonctionnement:
• arrêt
• Puissance réduite
• Eteindre pompe à cha. (désactiver la pompe à cha-
leur)
• Réduit en perm. (réduit en permanence)
Heure de démarrage:
• 00.00 ... 22:00 ... 23:00 h : Heure de démarrage
du fonctionnement silencieux (quotidiennement)
Heure de fin:
• 00.00 ... 6.00 ... 23:00 h : Heure de fin du fonction-
nement silencieux (quotidiennement)
Cette option n'est visible que si le compresseur est en
marche et le dégivrage inactif.
Oui : démarrer le dégivrage
Non : ne pas démarrer le dégivrage
Eco : mode ECS selon les stratégies de régulation
Remarque : les durées de chargement de la pompe à
chaleur sont plus longues que celles d'un générateur de
chaleur traditionnel.
La pompe à chaleur peut assurer une température de
consigne d'eau chaude sanitaire jusqu'à maximum 55
°C.
Confort : mode ECS toujours avec un générateur de
chaleur traditionnel
