Bivalenztemperatur - Buderus HM200 EMS plus Bedienungsanleitung

2
Angaben zum Produkt
2.3.1

Bivalenztemperatur

Die Bivalenztemperatur legt fest, bis zu welcher Außentemperatur die
Wärmepumpe allein die Wärmeanforderung versorgt. An der Bedienein-
heit ist die Bivalenztemperatur für die Parameter Außentemp. parallel
und Außentemp. alternativ auf 5 °C voreingestellt. Diese Einstellung ist
änderbar.
Die Bivalenztemperatur sollte so eingestellt sein, dass die Wärmepumpe
oberhalb der Bivalenztemperatur den Wärmebedarf allein decken kann.
Weitere Details zur Wahl der Bivalenztemperatur sind in der Planungsun-
terlage des Hybridsystems oder der Wärmepumpe zu finden.
Auf Basis der Bivalenztemperatur gibt es verschiedene Regelungsstrate-
gien. Folgende Regelungsstrategien lassen sich an der Bedieneinheit
einstellen:
• Außentemp. parallel
– Heizbetrieb: Oberhalb der Bivalenztemperatur versorgt die Wär-
mepumpe allein die Wärmeanforderung. Unterhalb der Bivalenz-
temperatur schaltet sich der konventionelle Wärmeerzeuger
hinzu, wenn die Wärmepumpe die Wärmeanforderung länger als
eine halbe Stunde nicht decken kann. Der konventionelle Wärme-
erzeuger schaltet sich sofort hinzu, wenn die Wärmepumpe die
geforderte Vorlauftemperatur wegen ihrer Einsatzgrenzen nicht
erreichen kann.
– Warmwasserbetrieb: Die Warmwasserbereitung ist unabhängig
von der Bivalenztemperatur. Hier übernimmt die Wärmepumpe
die Speicherbeladung so lange, bis sie ihre maximal mögliche Vor-
lauftemperatur erreicht. Wenn das nicht ausreicht, um den Spei-
cher vollständig zu beladen, wird der konventionelle
Wärmeerzeuger aktiviert, um die Beladung abzuschließen.
y [%]
100
80
60
40
20
0
–10 0

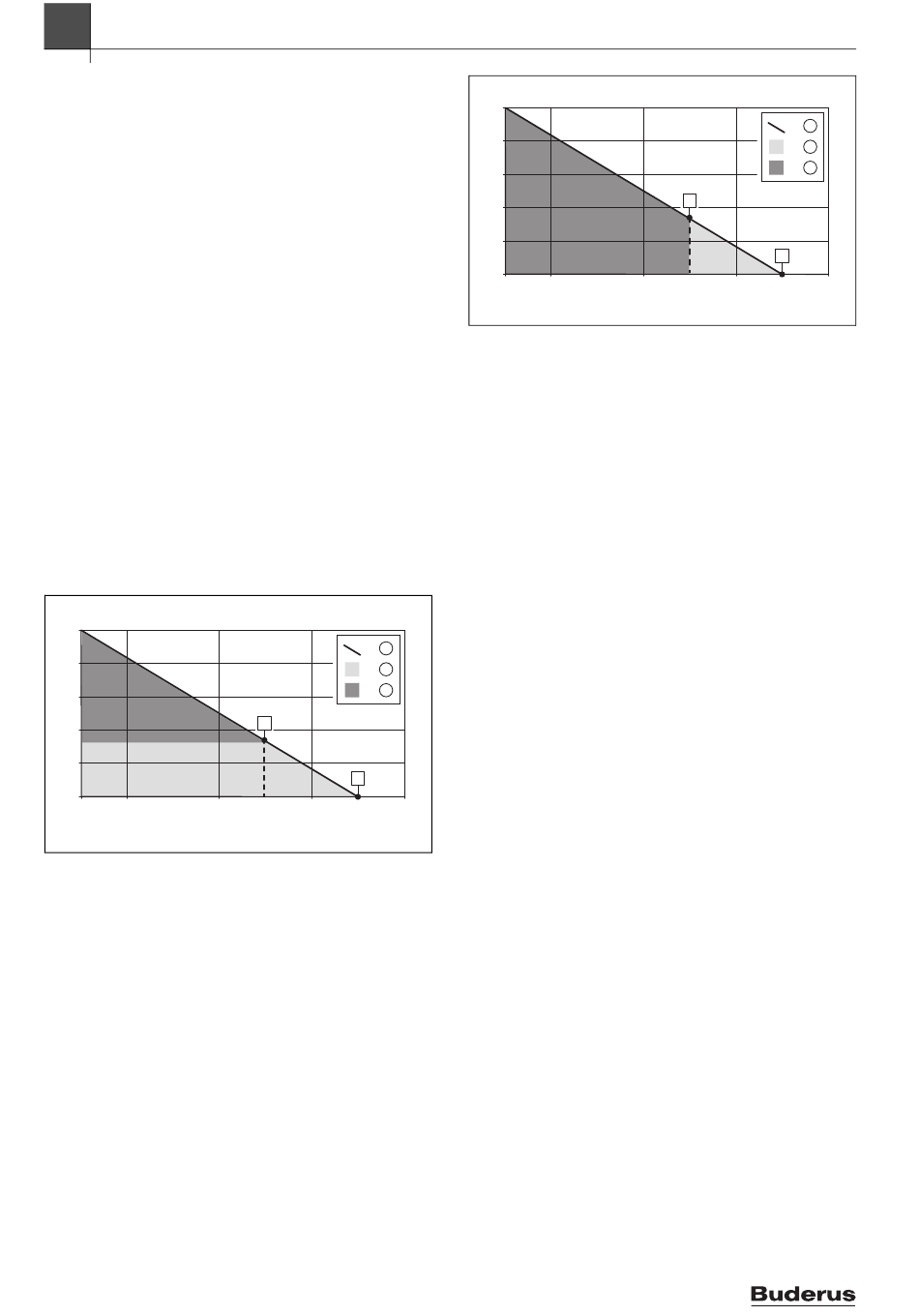

Bild 1 Außentemperatur parallel
x Außentemperatur
y Relative Heizlast
A Bivalenztemperatur
B Heizgrenztemperatur
[1] Heizlast
[2] Wärmepumpe
[3] Konventioneller Wärmeerzeuger
• Außentemp. alternativ
– Warmwasserbetrieb: Oberhalb der Bivalenztemperatur wie bei
Außentemp. parallel; unterhalb der Bivalenztemperatur nur
über konventionellen Wärmeerzeuger.
– Heizbetrieb: Oberhalb der Bivalenztemperatur versorgt die Wär-
mepumpe allein die Wärmeanforderung. Unterhalb der Bivalenz-
temperatur deckt der konventionelle Wärmeerzeuger allein den
Wärmebedarf.
4
=
1
=
2
=
3
A
B
+10 +20
x [°C]
0010030874-001
y [%]
100
80
60
40
20
0
–10 0
Bild 2 Außentemperatur alternativ
x Außentemperatur
y Relative Heizlast
A Bivalenztemperatur
B Heizgrenztemperatur
[1] Heizlast
[2] Wärmepumpe
[3] Konventioneller Wärmeerzeuger
Unabhängig von der Bivalenztemperatur lassen sich an der Bedienein-
heit weitere Regelungsstrategien auswählen:
• Wärmep. bevorzugt
– Heizbetrieb: Wenn die Wärmepumpe verfügbar ist, deckt sie al-
lein den Wärmebedarf für die Heizung. Der konventionelle Wär-
meerzeuger übernimmt den Heizbetrieb in folgenden Fällen:
‒ Die Wärmepumpe ist durch eine Störung blockiert.
‒ Die CAN-Verbindung ist unterbrochen.
‒ Die Außentemperatur liegt außerhalb des Arbeitsbereichs der
Wärmepumpe.
‒ Die Wärmepumpe ist im geräuscharmen Betrieb ausgeschaltet.
– Warmwasserbetrieb: Wie bei Außentemp. parallel.
• Nur Kessel
Der konventionelle Wärmeerzeuger deckt allein den Wärmebedarf
für Heizung und Warmwasser. Wenn der konventionelle Wärmeerzeu-
ger durch eine Störung verriegelt ist, übernimmt die Wärmepumpe
die Wärmeversorgung für Warmwasser und Heizung innerhalb ihrer
Einsatzgrenzen (Notbetrieb).
Neben den generellen Regelungsstrategien sind folgende Einstellungen
für den Warmwasserkomfort möglich:
• Eco
Im Eco-Betrieb übernimmt, wenn möglich, die Wärmepumpe die
Warmwasserversorgung. Wenn die übergreifende Regelungsstrate-
gie Nur Kessel eingestellt ist oder die Außentemperatur bei den biva-
lenten Regelungsstrategien unterhalb der Bivalenztemperatur liegt,
übernimmt der konventionelle Wärmeerzeuger die Warmwasserver-
sorgung. Gleiches gilt in folgenden Fällen:
‒ Die Wärmepumpe ist durch eine Störung blockiert.
‒ Die CAN-Verbindung ist unterbrochen.
‒ Die Außentemperatur liegt außerhalb des Arbeitsbereichs der
Wärmepumpe.
‒ Die Wärmepumpe ist im geräuscharmen Betrieb ausgeschaltet.
HM200 – 6721826269 (2020/08)
=
1
=
2
=
3
A
B
+10 +20
x [°C]
0010030875-001
