Inhaltszusammenfassung für ATMOS LC 16

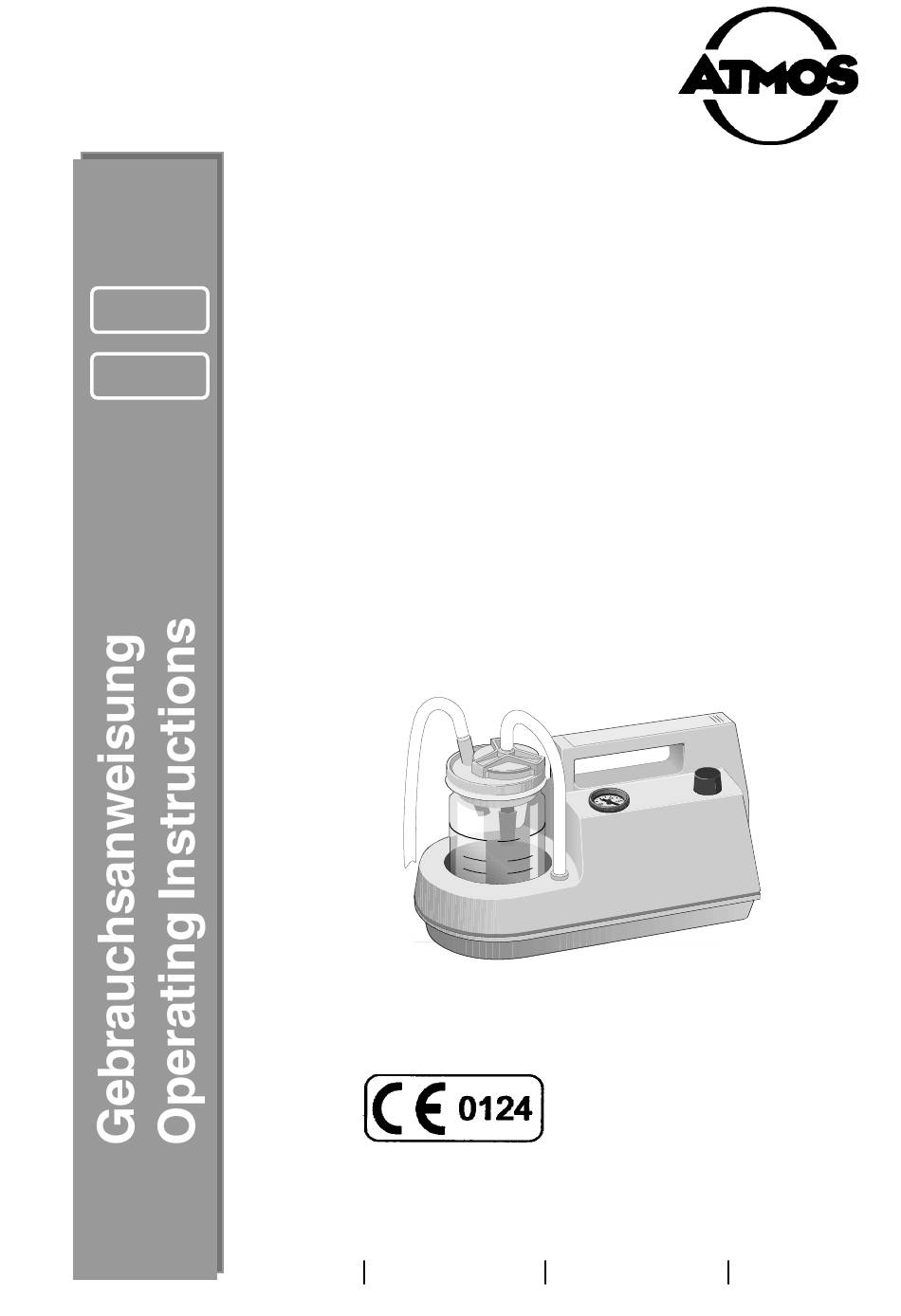

- Seite 1 Dieses Dokument bitte zum späteren Gebrauch aufbewahren! Deutsch MedizinTechnik Deutsch English ATMOS LC 16 320.0100.i KB.06 ATMOS MedizinTechnik Ludwig-Kegel-Straße 16 Tel. +49 7653 6 89-0 atmos@atmosmed.de GmbH & Co. KG 79853 Lenzkirch / Germany Fax +49 7653 6 89-190 www.atmosmed.de...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Seite Einleitung ............3 - 5 Hinweise zur Gebrauchsanweisung ....3 Funktion ..............4 Lieferumfang ............4 Transport und Lagerung ........ 4 - 5 Erklärung der Bildzeichen ........5 Sicherheitshinweise ........... 6 Zweckbestimmung ..........7 Aufstellung und Inbetriebnahme ....... 8 Bedienung ............ -
Seite 3: Einleitung
Schutz vor Unfällen! Die Betriebssicherheit und Einsatzfähigkeit des Gerätes ist nicht nur abhängig von Ihrem Können, sondern auch von der Pflege und Wartung des ATMOS LC 16. Aus die- sem Grund sind die regelmäßigen Reinigungs- und Pfle- gearbeiten unerlässlich. Wartungs- und Reparaturarbei- ten dürfen nur von einem durch ATMOS autorisierten Fach-... -
Seite 4: Funktion
Deutsch Funktion Der ATMOS LC 16 ist ein besonders handlicher Klein- sauger. Betrieben wird das Gerät mit einer elektromo- torischen, wartungsfreien Pendelkolbenpumpe. Bei Betrieb baut die Pumpe im Schlauchleitungssystem und im Sekret- glas ein Vakuum auf, mit dessen Hilfe Sekrete oder Flüs- sigkeiten (z.B. -
Seite 5: Erklärung Der Bildzeichen
Deutsch Transport und Lagerung (Forts.) Umgebungsbedingungen: Transport / Lagerung: -30...+50°C; 20...80 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa Betrieb: +5...+35°C; 20...80 % Luftfeuchte ohne Kondensation bei Luftdruck 700...1060 hPa Nach Transport bei Temperaturen unter dem Gefrier- punkt muss das Gerät vor der Erst-Inbetriebnahme bis zu sechs Stunden bei Raumtemperatur stehengelas- sen werden. -
Seite 6: Sicherheitshinweise
Regeln der Technik und den Richtlinien des filterblättchen betrieben werden. Medizinproduktegesetzes. Vor der Inbetriebnahme sind Gerät, Sekretbehälter, Netz- Der ATMOS LC 16 darf nur von Personen, welche in die medizinische Anwendung eingewiesen wurden, ange- leitung, Zubehör, Anschlussleitungen und Schläuche auf wendet werden. -
Seite 7: Zweckbestimmung
Deutsch Zweckbestimmung Der ATMOS LC 16 ist ein medizinisches Gerät zum Ab- saugen von Sekreten und Spülflüssigkeiten. Zielgruppen: • Ambulante und häuslische Altenpflegedienste zur Atemwegsspontanabsaugung, Arztpraxen zur endos- kopischen Diagnostik; • Behandlungsstationen, Unfallstationen, Krankensta- tionen, Alten- und Pflegeheime; • militärische Sanitätsdienste;... -
Seite 8: Aufstellung Und Inbetriebnahme
Deutsch Aufstellung und Inbetriebnahme Der ATMOS LC 16 wird betriebsbereit geliefert. Heben Sie das Gerät aus der Verpackung heraus. Über- prüfen Sie, ob die auf dem Typenschild angegebenen Spannungswerte mit der hausseitig zur Verfügung ge- stellten Spannung übereinstimmen. 1,25 A Beachten Sie unbedingt vor der ersten Inbetriebnah- me die Sicherheitshinweise in Abschnitt 2.0. -
Seite 9: Bedienung
Einmal-Bakterienfilterblättchen betrieben werden! Achtung: Absaugung im Atemwegsbereich erst nach Einweisung durch Fachpersonal durchführen. Wird der ATMOS LC 16 z. B. für die Absaugung von Schleim in den oberen Atemwegsbereichen genutzt, gehen Sie wie folgt vor: Bild 3. Vakuummeter Stellen Sie Ihr gewünschtes maximales Vakuum ein, in-... -
Seite 10: Reinigung Und Aufbereitung
Deutsch 6.0 Reinigung und Aufbereitung Grundsätzliche Hinweise Vor dem Reinigen entfernen Sie die Netzleitung vom Gerät. Die beschriebenen Maßnahmen zum Reinigen und Des- infizieren bzw. Sterilisieren ersetzen nicht die jeweils für den Betrieb gültigen Vorschriften ! Beachten Sie die Gebrauchsanweisung der Hersteller der Desinfektionsmittel, vor allem die Konzentrations- angaben und Hinweise zur Materialverträglichkeit. -
Seite 11: Reinigen Der Geräteoberfläche
Ist Flüssigkeit in das Gerät eingedrungen, darf es erst wieder nach der Überprüfung durch den autorisier- ten Kundendienst in Betrieb genommen werden. Die Oberflächen des ATMOS LC 16 sind beständig ge- gen alle auf Seite 12 aufgeführten Oberflächendesin- fektionsmittel. Das Gerät selbst kann mit einem feuchten (nicht nassen) Tuch abgewischt werden. -
Seite 12: Empfohlene Instrumentendesinfektionsmittel
Deutsch Empfohlene Instrumentendesinfektionsmittel Desinfektionsmittel Inhaltsstoffe (in 100 g) Hersteller GIGASEPT FF Bernsteinsäuredialdehyd 11,0 g Schülke & Mayr, Norderstedt Dimethoxytetrahydrofuran 3,0 g (Anwendungskonzentrat) Korrosionsschutzkomponenten nichtionische Tenside und Duftstoffe Sekusept PLUS Glucoprotamin 25,0 g Ecolab, Düsseldorf nicht ionische Tenside (Anwendungskonzentrat) Lösungsmittel, Komplexbildner Mucozit-T Bis(3-aminopropyl)laurylamin 8,0 %... -
Seite 13: Anwendung Des
Deutsch Anwendung des Einmal-Bakterienfilterblättchens Dieses Absauggerät nicht ohne Einmal-Bakterien- filterblättchen betreiben! Das Einmal-Bakterienfilterblättchen ist nicht zu reini- gen und nicht wiederzuverwenden ! öffnen Im Sekretbehälterdeckel befindet sich ein Einmal-Bak- terienfilterblättchen ( , Bild 6), welches das Geräte- innere vor Kontaminierung schützt und durch seine hy- drophobe Eigenschaft Flüssigkeiten stoppt. -
Seite 14: Wartung Und Service
Schäden oder Fehlfunktionen, die durch die Verwendung von Fremdzubehör oder Fremdverbrauchsmaterial ent- standen sind. Vor der Weitergabe des ATMOS LC 16 an einen An- wender muss, zum Schutz des Anwenders, das Gerät von der Firma ATMOS oder von einem durch ATMOS autorisierten Fachmann, gemäß... -
Seite 15: Einmal-Bakterienfilterblättchens
Deutsch Behebung von Betriebs- und Funktionsstörungen Der ATMOS LC 16 wurde im Werk einer eingehenden Güteprüfung unterzogen. Sollte dennoch einmal eine Störung auftreten, können Sie sie möglicherweise selbst beheben, wenn Sie folgende Hinweise beachten. Fehlersymptom mögliche Ursache Abhilfe Gerät läuft nicht an –... -
Seite 16: Zubehör, Verbrauchsmaterialien
Keine ... Wand-/Schienen-Geräte- ..320.0120.0 halterung Keine ... Gerätewagen auf 4 ....320.0070.0 Laufrollen, Selbstmontage Achtung ! Trolley und ATMOS LC 16 sind standard- mäßig nicht verschraubbar. Auf Wunsch kann jedoch eine Sonderanfertigung des Absauggerätes bestellt werden. Keine ... Korb mit Normschienen-Klaue .. 320.0075.0 Unoplast-Absaugkatheter "Optimal", gerade, Zentral-... -
Seite 17: Verbrauchsmaterialien
Deutsch Verbrauchsmaterialien Ersatzteile Abbildung Artikelbezeichnung Abbildung Artikelbezeichnung , Bild 7 ..Sekretbehälterdeckel kompl..320.0060.0 , Bild 2 ..Sicherung T 1,25 A/H ....008.0720.0 , Bild 8 ..Saugdeckeleinsatz ....320.0011.0 , Bild 7 ..Verbindungsschlauch, ....320.0049.0 Silikon, Ø 6mm, 28 cm , Bild 8 .. -
Seite 18: Technische Daten
Deutsch 10.0 Technische Daten Aggregat-Saugleistung 16 ± 2 l/min max. Vakuum bei NN -80 kPa* Vakuumanzeige -1...0 bar (± 25 mbar) (mm Hg; kPa)* Nebenluftregulierung mechanisches Regulierventil Sekretbehälter 1 l Glas oder 1,25 l Kunststoff (TPX) ® oder 1,5 l Receptal -Behälter Saugschlauch ø... -
Seite 19: Entsorgung
Deutsch 11.0 Entsorgung Der ATMOS LC 16 beinhaltet keine Gefahrengüter. Das Gehäusematerial ist voll recyclingfähig. Gerät und Zubehör sind vor der Entsorgung zu dekonta- minieren, da erregerhaltige Sekretreste zu einer Gefähr- dung führen können. Achten Sie auf eine sorgfältige Materialtrennung. - Seite 20 Deutsch Technische Änderungen im gesamten Dokument vorbehalten !
