4. Einstellungen des Gerätes

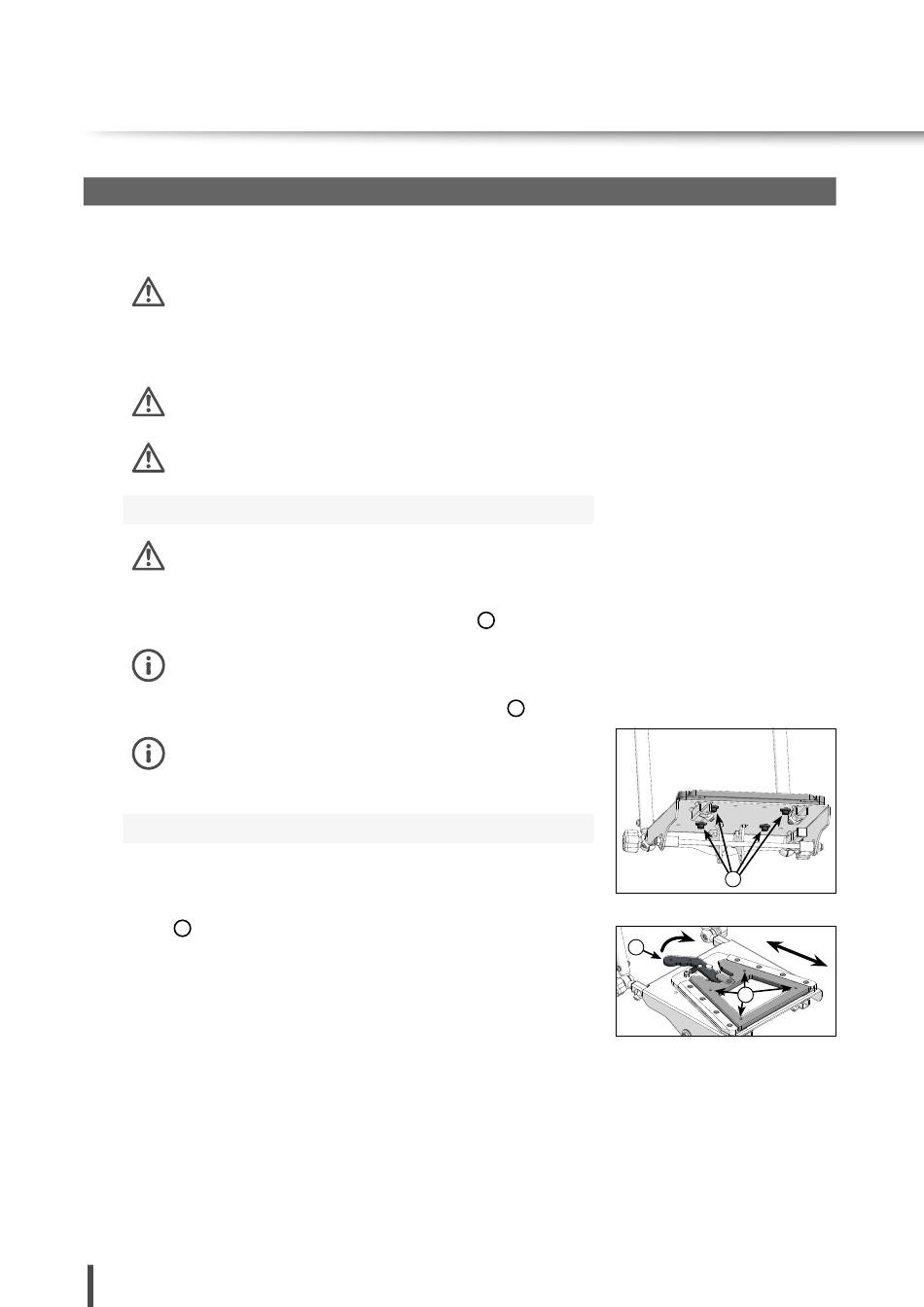

4.14 Trapezadapter (optional)

Der Trapezadapter dient zur sicheren Aufnahme, bzw. Befestigung
eines Sitzsystems.
Das Sitzsystem muss immer sicher mit dem Adapter verriegelt
sein. Überprüfen Sie die Verriegelung des Trapezadapters
durch probeweises Ziehen an der Sitzschale. Ohne Betätigung
des Hebels darf sich die Verriegelung nicht öffnen.
Der Trapezadapter ist so zu montieren, dass das Sitzsystem
später in Fahrtrichtung zeigt.
Montage und Einstellungen nur ohne Insassen.
Montage
Diese Einstellungen dürfen nur von Rehatec® Dieter Frank
GmbH und von autorisierten Fachhändlern und nur ohne
Insassen durchgeführt werden.
Unterteil Trapezadapter mit dem Gerät verschrauben
Fahrtrichtung beachten.
Oberteil Trapezadapter mit dem Sitzsystem verschrauben
Die Position des Trapezadapters auf der Sitzplatte ist so zu
wählen, dass die Verriegelung bei montierter Sitzschale voll-
ständig einrastet.
Anbringen / Abnehmen
Sitzsystem bis zum Anschlag in die Aufnahme des Trapezadapters
schieben. Die Verriegelung erfolgt selbständig. Überprüfen der
sicheren Verriegelung durch probeweises Ziehen an der Sitzschale.
Hebel durch Drücken entriegeln und Sitzsystem herausziehen.ge-
3
wünschte Höhe indem Sie die Pelotten nach oben oder unten schieben.
Einstellung der Breite: Verstellen Sie die Seitenführungspelotten auf
die gewünschte Höhe indem Sie die Pelotten nach innen oder nach
außen schieben. Anschließend ziehen Sie die Flügelschrauben im Uhr-
zeigersinn wieder fest.
28 von 32
.
