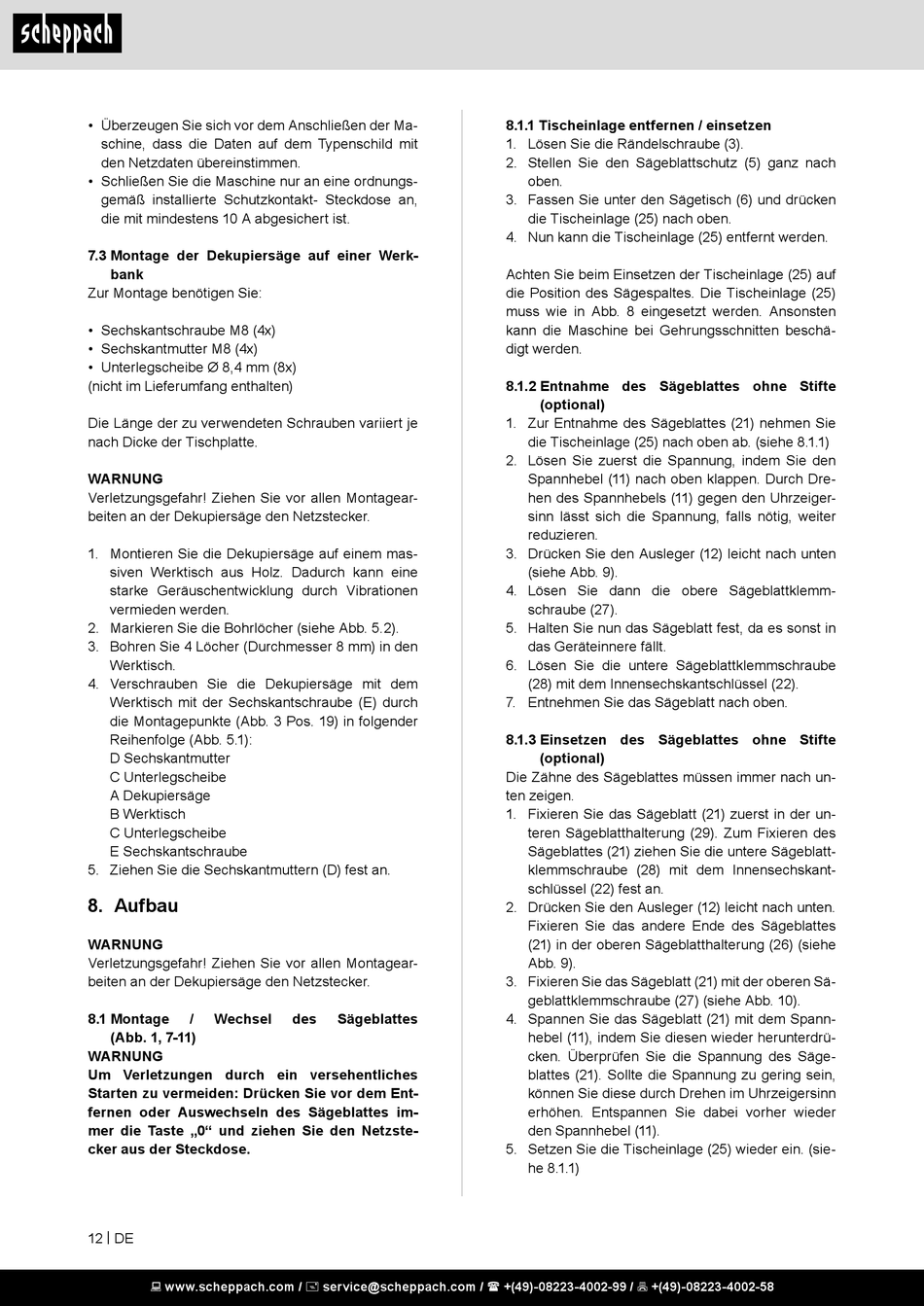

• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt- Steckdose an,
die mit mindestens 10 A abgesichert ist.
7.3 Montage der Dekupiersäge auf einer Werk-
bank
Zur Montage benötigen Sie:
• Sechskantschraube M8 (4x)
• Sechskantmutter M8 (4x)
• Unterlegscheibe Ø 8,4 mm (8x)
(nicht im Lieferumfang enthalten)
Die Länge der zu verwendeten Schrauben variiert je
nach Dicke der Tischplatte.
WARNUNG
Verletzungsgefahr! Ziehen Sie vor allen Montagear-
beiten an der Dekupiersäge den Netzstecker.
1. Montieren Sie die Dekupiersäge auf einem mas-
siven Werktisch aus Holz. Dadurch kann eine
starke Geräuschentwicklung durch Vibrationen
vermieden werden.
2. Markieren Sie die Bohrlöcher (siehe Abb. 5.2).
3. Bohren Sie 4 Löcher (Durchmesser 8 mm) in den
Werktisch.
4. Verschrauben Sie die Dekupiersäge mit dem
Werktisch mit der Sechskantschraube (E) durch
die Montagepunkte (Abb. 3 Pos. 19) in folgender
Reihenfolge (Abb. 5.1):
D Sechskantmutter
C Unterlegscheibe
A Dekupiersäge
B Werktisch
C Unterlegscheibe
E Sechskantschraube
5. Ziehen Sie die Sechskantmuttern (D) fest an.

8. Aufbau

WARNUNG
Verletzungsgefahr! Ziehen Sie vor allen Montagear-
beiten an der Dekupiersäge den Netzstecker.
8.1 Montage / Wechsel
(Abb. 1, 7-11)
WARNUNG
Um Verletzungen durch ein versehentliches
Starten zu vermeiden: Drücken Sie vor dem Ent-
fernen oder Auswechseln des Sägeblattes im-
mer die Taste „0" und ziehen Sie den Netzste-
cker aus der Steckdose.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
des Sägeblattes

8.1.1 Tischeinlage entfernen / einsetzen

1. Lösen Sie die Rändelschraube (3).
2. Stellen Sie den Sägeblattschutz (5) ganz nach
oben.
3. Fassen Sie unter den Sägetisch (6) und drücken
die Tischeinlage (25) nach oben.
4. Nun kann die Tischeinlage (25) entfernt werden.
Achten Sie beim Einsetzen der Tischeinlage (25) auf
die Position des Sägespaltes. Die Tischeinlage (25)
muss wie in Abb. 8 eingesetzt werden. Ansonsten
kann die Maschine bei Gehrungsschnitten beschä-
digt werden.
8.1.2 Entnahme des Sägeblattes ohne Stifte
(optional)
1. Zur Entnahme des Sägeblattes (21) nehmen Sie
die Tischeinlage (25) nach oben ab. (siehe 8.1.1)
2. Lösen Sie zuerst die Spannung, indem Sie den
Spannhebel (11) nach oben klappen. Durch Dre-
hen des Spannhebels (11) gegen den Uhrzeiger-
sinn lässt sich die Spannung, falls nötig, weiter
reduzieren.
3. Drücken Sie den Ausleger (12) leicht nach unten
(siehe Abb. 9).
4. Lösen Sie dann die obere Sägeblattklemm-
schraube (27).
5. Halten Sie nun das Sägeblatt fest, da es sonst in
das Geräteinnere fällt.
6. Lösen Sie die untere Sägeblattklemmschraube
(28) mit dem Innensechskantschlüssel (22).
7. Entnehmen Sie das Sägeblatt nach oben.
8.1.3 Einsetzen des Sägeblattes ohne Stifte
(optional)
Die Zähne des Sägeblattes müssen immer nach un-
ten zeigen.
1. Fixieren Sie das Sägeblatt (21) zuerst in der un-
teren Sägeblatthalterung (29). Zum Fixieren des
Sägeblattes (21) ziehen Sie die untere Sägeblatt-
klemmschraube (28) mit dem Innensechskant-
schlüssel (22) fest an.
2. Drücken Sie den Ausleger (12) leicht nach unten.
Fixieren Sie das andere Ende des Sägeblattes
(21) in der oberen Sägeblatthalterung (26) (siehe
Abb. 9).
3. Fixieren Sie das Sägeblatt (21) mit der oberen Sä-
geblattklemmschraube (27) (siehe Abb. 10).
4. Spannen Sie das Sägeblatt (21) mit dem Spann-
hebel (11), indem Sie diesen wieder herunterdrü-
cken. Überprüfen Sie die Spannung des Säge-
blattes (21). Sollte die Spannung zu gering sein,
können Sie diese durch Drehen im Uhrzeigersinn
erhöhen. Entspannen Sie dabei vorher wieder
den Spannhebel (11).
5. Setzen Sie die Tischeinlage (25) wieder ein. (sie-
he 8.1.1)
