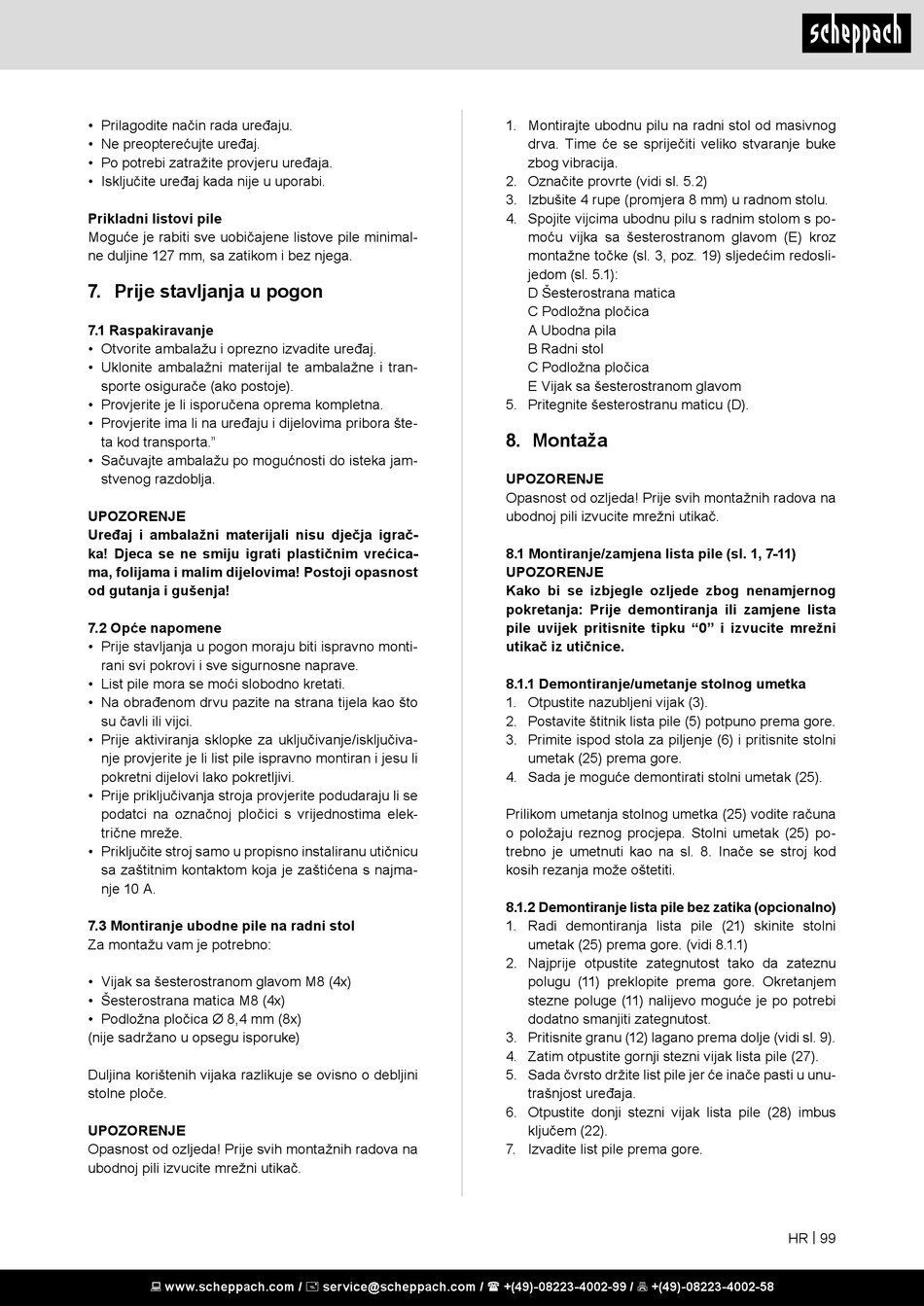

• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi zatražite provjeru uređaja.
• Isključite uređaj kada nije u uporabi.
Prikladni listovi pile
Moguće je rabiti sve uobičajene listove pile minimal-
ne duljine 127 mm, sa zatikom i bez njega.

7. Prije stavljanja u pogon

7.1 Raspakiravanje
• Otvorite ambalažu i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite ima li na uređaju i dijelovima pribora šte-
ta kod transporta."
• Sačuvajte ambalažu po mogućnosti do isteka jam-
stvenog razdoblja.
UPOZORENJE
Uređaj i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećica-
ma, folijama i malim dijelovima! Postoji opasnost
od gutanja i gušenja!
7.2 Opće napomene
• Prije stavljanja u pogon moraju biti ispravno monti-
rani svi pokrovi i sve sigurnosne naprave.
• List pile mora se moći slobodno kretati.
• Na obrađenom drvu pazite na strana tijela kao što
su čavli ili vijci.
• Prije aktiviranja sklopke za uključivanje/isključiva-
nje provjerite je li list pile ispravno montiran i jesu li
pokretni dijelovi lako pokretljivi.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima elek-
trične mreže.
• Priključite stroj samo u propisno instaliranu utičnicu
sa zaštitnim kontaktom koja je zaštićena s najma-
nje 10 A.
7.3 Montiranje ubodne pile na radni stol
Za montažu vam je potrebno:
• Vijak sa šesterostranom glavom M8 (4x)
• Šesterostrana matica M8 (4x)
• Podložna pločica Ø 8,4 mm (8x)
(nije sadržano u opsegu isporuke)
Duljina korištenih vijaka razlikuje se ovisno o debljini
stolne ploče.
UPOZORENJE
Opasnost od ozljeda! Prije svih montažnih radova na
ubodnoj pili izvucite mrežni utikač.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1. Montirajte ubodnu pilu na radni stol od masivnog
drva. Time će se spriječiti veliko stvaranje buke
zbog vibracija.
2. Označite provrte (vidi sl. 5.2)
3. Izbušite 4 rupe (promjera 8 mm) u radnom stolu.
4. Spojite vijcima ubodnu pilu s radnim stolom s po-
moću vijka sa šesterostranom glavom (E) kroz
montažne točke (sl. 3, poz. 19) sljedećim redosli-
jedom (sl. 5.1):
D Šesterostrana matica
C Podložna pločica
A Ubodna pila
B Radni stol
C Podložna pločica
E Vijak sa šesterostranom glavom
5. Pritegnite šesterostranu maticu (D).
8. Montaža
UPOZORENJE
Opasnost od ozljeda! Prije svih montažnih radova na
ubodnoj pili izvucite mrežni utikač.
8.1 Montiranje/zamjena lista pile (sl. 1, 7-11)
UPOZORENJE
Kako bi se izbjegle ozljede zbog nenamjernog
pokretanja: Prije demontiranja ili zamjene lista
pile uvijek pritisnite tipku "0" i izvucite mrežni
utikač iz utičnice.
8.1.1 Demontiranje/umetanje stolnog umetka
1. Otpustite nazubljeni vijak (3).
2. Postavite štitnik lista pile (5) potpuno prema gore.
3. Primite ispod stola za piljenje (6) i pritisnite stolni
umetak (25) prema gore.
4. Sada je moguće demontirati stolni umetak (25).
Prilikom umetanja stolnog umetka (25) vodite računa
o položaju reznog procjepa. Stolni umetak (25) po-
trebno je umetnuti kao na sl. 8. Inače se stroj kod
kosih rezanja može oštetiti.
8.1.2 Demontiranje lista pile bez zatika (opcionalno)
1. Radi demontiranja lista pile (21) skinite stolni
umetak (25) prema gore. (vidi 8.1.1)
2. Najprije otpustite zategnutost tako da zateznu
polugu (11) preklopite prema gore. Okretanjem
stezne poluge (11) nalijevo moguće je po potrebi
dodatno smanjiti zategnutost.
3. Pritisnite granu (12) lagano prema dolje (vidi sl. 9).
4. Zatim otpustite gornji stezni vijak lista pile (27).
5. Sada čvrsto držite list pile jer će inače pasti u unu-
trašnjost uređaja.
6. Otpustite donji stezni vijak lista pile (28) imbus
ključem (22).
7. Izvadite list pile prema gore.
HR | 99
