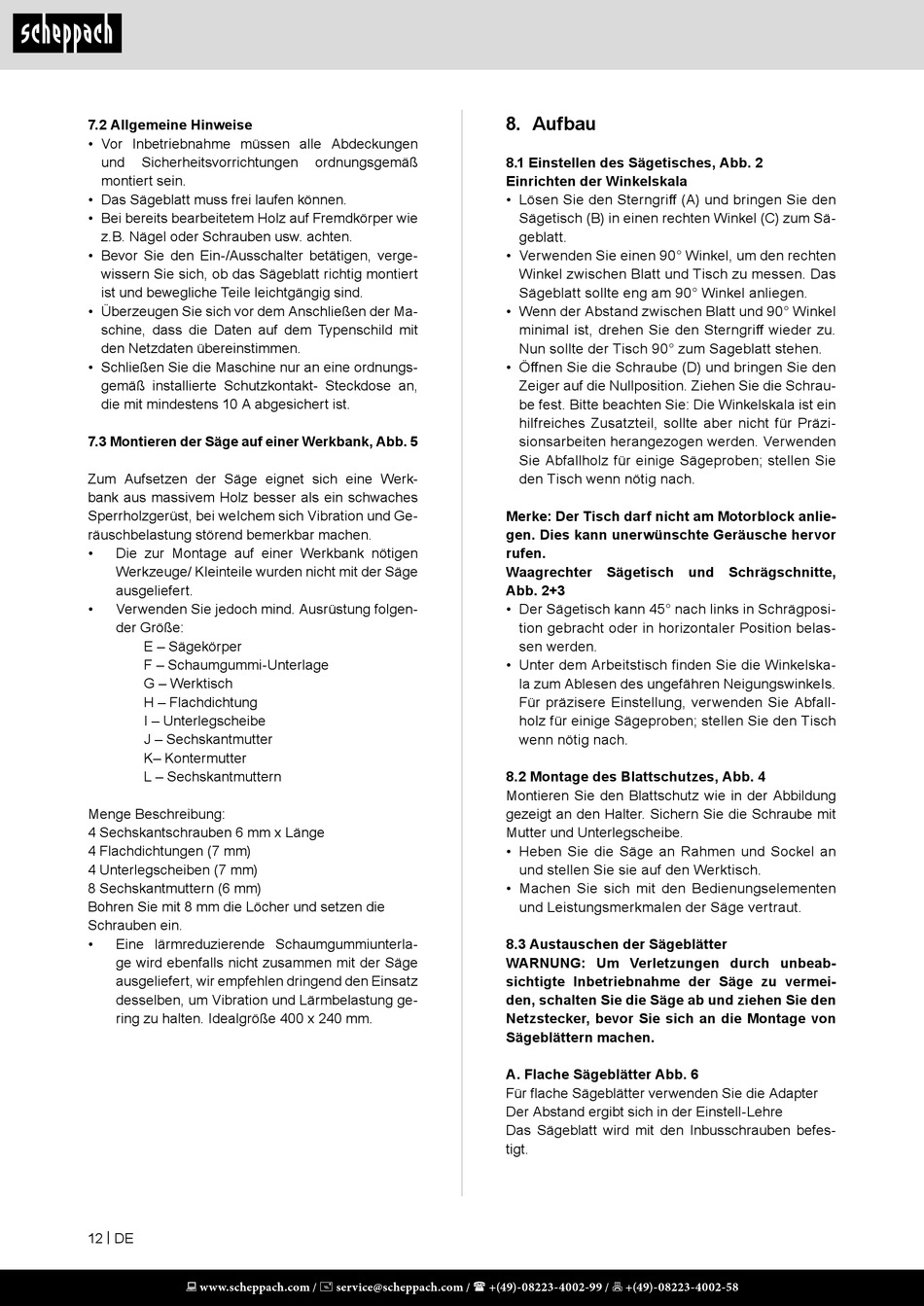

7.2 Allgemeine Hinweise
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt- Steckdose an,
die mit mindestens 10 A abgesichert ist.
7.3 Montieren der Säge auf einer Werkbank, Abb. 5
Zum Aufsetzen der Säge eignet sich eine Werk-
bank aus massivem Holz besser als ein schwaches
Sperrholzgerüst, bei weIchem sich Vibration und Ge-
räuschbelastung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen
Werkzeuge/ Kleinteile wurden nicht mit der Säge
ausgeliefert.
• Verwenden Sie jedoch mind. Ausrüstung folgen-
der Größe:
E – Sägekörper
F – Schaumgummi-Unterlage
G – Werktisch
H – Flachdichtung
I – Unterlegscheibe
J – Sechskantmutter
K– Kontermutter
L – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
4 Flachdichtungen (7 mm)
4 Unterlegscheiben (7 mm)
8 Sechskantmuttern (6 mm)
Bohren Sie mit 8 mm die Löcher und setzen die
Schrauben ein.
• Eine lärmreduzierende Schaumgummiunterla-
ge wird ebenfalls nicht zusammen mit der Säge
ausgeliefert, wir empfehlen dringend den Einsatz
desselben, um Vibration und Lärmbelastung ge-
ring zu halten. Idealgröße 400 x 240 mm.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
ordnungsgemäß

8. Aufbau

8.1 Einstellen des Sägetisches, Abb. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngriff (A) und bringen Sie den
Säge tisch (B) in einen rechten Winkel (C) zum Sä-
geblatt.
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu.
Nun sollte der Tisch 90° zum Sageblatt stehen.
• Öffnen Sie die Schraube (D) und bringen Sie den
Zeiger auf die Nullposition. Ziehen Sie die Schrau-
be fest. Bitte be achten Sie: Die Winkelskala ist ein
hilfreiches Zu satz teil, sollte aber nicht für Prä zi-
sionsarbeiten herangezogen werden. Verwenden
Sie Ab fallholz für einige Sägeproben; stellen Sie
den Tisch wenn nötig nach.
Merke: Der Tisch darf nicht am Motorblock anlie-
gen. Dies kann unerwünschte Geräusche hervor
rufen.
Waagrechter Sägetisch und Schrägschnitte,
Abb. 2+3
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
• Unter dem Arbeitstisch finden Sie die Winkelska-
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.
8.2 Montage des Blattschutzes, Abb. 4
Montieren Sie den Blattschutz wie in der Abbildung
gezeigt an den Halter. Sichern Sie die Schraube mit
Mutter und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an
und stel l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen
und Leis tungs merkmalen der Säge vertraut.
8.3 Austauschen der Sägeblätter
WARNUNG: Um Verletzungen durch unbeab-
sichtigte In be trieb nahme der Säge zu vermei-
den, schalten Sie die Säge ab und ziehen Sie den
Netzstecker, bevor Sie sich an die Montage von
Sägeblättern machen.
A. Flache Sägeblätter Abb. 6
Für flache Sägeblätter verwenden Sie die Adapter
Der Abstand ergibt sich in der Einstell-Lehre
Das Sägeblatt wird mit den Inbusschrauben befes-
tigt.
