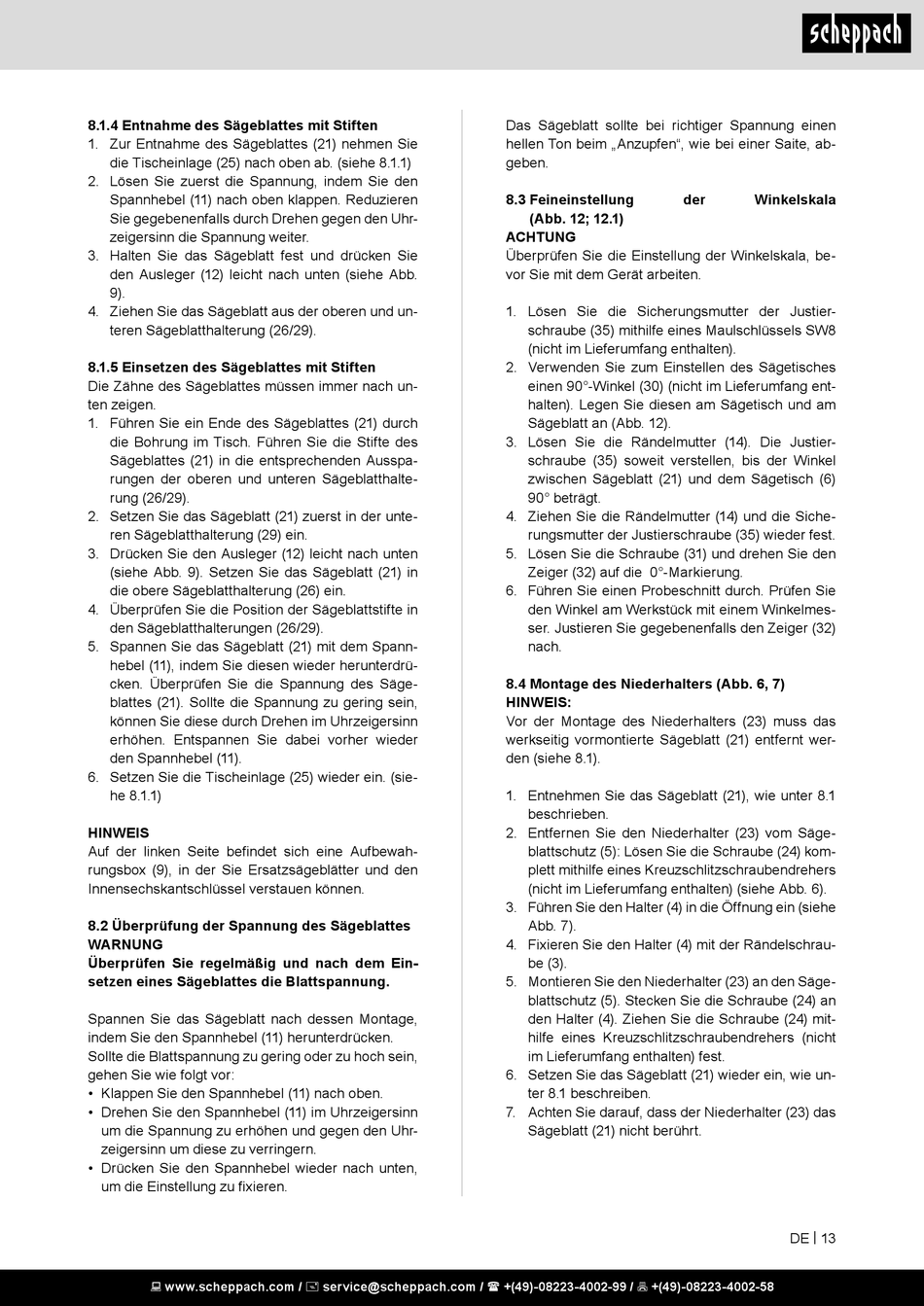

8.1.4 Entnahme des Sägeblattes mit Stiften
1. Zur Entnahme des Sägeblattes (21) nehmen Sie
die Tischeinlage (25) nach oben ab. (siehe 8.1.1)
2. Lösen Sie zuerst die Spannung, indem Sie den
Spannhebel (11) nach oben klappen. Reduzieren
Sie gegebenenfalls durch Drehen gegen den Uhr-
zeigersinn die Spannung weiter.
3. Halten Sie das Sägeblatt fest und drücken Sie
den Ausleger (12) leicht nach unten (siehe Abb.
9).
4. Ziehen Sie das Sägeblatt aus der oberen und un-
teren Sägeblatthalterung (26/29).
8.1.5 Einsetzen des Sägeblattes mit Stiften
Die Zähne des Sägeblattes müssen immer nach un-
ten zeigen.
1. Führen Sie ein Ende des Sägeblattes (21) durch
die Bohrung im Tisch. Führen Sie die Stifte des
Sägeblattes (21) in die entsprechenden Ausspa-
rungen der oberen und unteren Sägeblatthalte-
rung (26/29).
2. Setzen Sie das Sägeblatt (21) zuerst in der unte-
ren Sägeblatthalterung (29) ein.
3. Drücken Sie den Ausleger (12) leicht nach unten
(siehe Abb. 9). Setzen Sie das Sägeblatt (21) in
die obere Sägeblatthalterung (26) ein.
4. Überprüfen Sie die Position der Sägeblattstifte in
den Sägeblatthalterungen (26/29).
5. Spannen Sie das Sägeblatt (21) mit dem Spann-
hebel (11), indem Sie diesen wieder herunterdrü-
cken. Überprüfen Sie die Spannung des Säge-
blattes (21). Sollte die Spannung zu gering sein,
können Sie diese durch Drehen im Uhrzeigersinn
erhöhen. Entspannen Sie dabei vorher wieder
den Spannhebel (11).
6. Setzen Sie die Tischeinlage (25) wieder ein. (sie-
he 8.1.1)
HINWEIS
Auf der linken Seite befindet sich eine Aufbewah-
rungsbox (9), in der Sie Ersatzsägeblätter und den
Innensechskantschlüssel verstauen können.
8.2 Überprüfung der Spannung des Sägeblattes
WARNUNG
Überprüfen Sie regelmäßig und nach dem Ein-
setzen eines Sägeblattes die Blattspannung.
Spannen Sie das Sägeblatt nach dessen Montage,
indem Sie den Spannhebel (11) herunterdrücken.
Sollte die Blattspannung zu gering oder zu hoch sein,
gehen Sie wie folgt vor:
• Klappen Sie den Spannhebel (11) nach oben.
• Drehen Sie den Spannhebel (11) im Uhrzeigersinn
um die Spannung zu erhöhen und gegen den Uhr-
zeigersinn um diese zu verringern.
• Drücken Sie den Spannhebel wieder nach unten,
um die Einstellung zu fixieren.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Das Sägeblatt sollte bei richtiger Spannung einen
hellen Ton beim „Anzupfen", wie bei einer Saite, ab-
geben.

8.3 Feineinstellung

(Abb. 12; 12.1)
ACHTUNG
Überprüfen Sie die Einstellung der Winkelskala, be-
vor Sie mit dem Gerät arbeiten.
1. Lösen Sie die Sicherungsmutter der Justier-
schraube (35) mithilfe eines Maulschlüssels SW8
(nicht im Lieferumfang enthalten).
2. Verwenden Sie zum Einstellen des Sägetisches
einen 90°-Winkel (30) (nicht im Lieferumfang ent-
halten). Legen Sie diesen am Sägetisch und am
Sägeblatt an (Abb. 12).
3. Lösen Sie die Rändelmutter (14). Die Justier-
schraube (35) soweit verstellen, bis der Winkel
zwischen Sägeblatt (21) und dem Sägetisch (6)
90° beträgt.
4. Ziehen Sie die Rändelmutter (14) und die Siche-
rungsmutter der Justierschraube (35) wieder fest.
5. Lösen Sie die Schraube (31) und drehen Sie den
Zeiger (32) auf die 0°-Markierung.
6. Führen Sie einen Probeschnitt durch. Prüfen Sie
den Winkel am Werkstück mit einem Winkelmes-
ser. Justieren Sie gegebenenfalls den Zeiger (32)
nach.
8.4 Montage des Niederhalters (Abb. 6, 7)
HINWEIS:
Vor der Montage des Niederhalters (23) muss das
werkseitig vormontierte Sägeblatt (21) entfernt wer-
den (siehe 8.1).
1. Entnehmen Sie das Sägeblatt (21), wie unter 8.1
beschrieben.
2. Entfernen Sie den Niederhalter (23) vom Säge-
blattschutz (5): Lösen Sie die Schraube (24) kom-
plett mithilfe eines Kreuzschlitzschraubendrehers
(nicht im Lieferumfang enthalten) (siehe Abb. 6).
3. Führen Sie den Halter (4) in die Öffnung ein (siehe
Abb. 7).
4. Fixieren Sie den Halter (4) mit der Rändelschrau-
be (3).
5. Montieren Sie den Niederhalter (23) an den Säge-
blattschutz (5). Stecken Sie die Schraube (24) an
den Halter (4). Ziehen Sie die Schraube (24) mit-
hilfe eines Kreuzschlitzschraubendrehers (nicht
im Lieferumfang enthalten) fest.
6. Setzen Sie das Sägeblatt (21) wieder ein, wie un-
ter 8.1 beschreiben.
7. Achten Sie darauf, dass der Niederhalter (23) das
Sägeblatt (21) nicht berührt.
