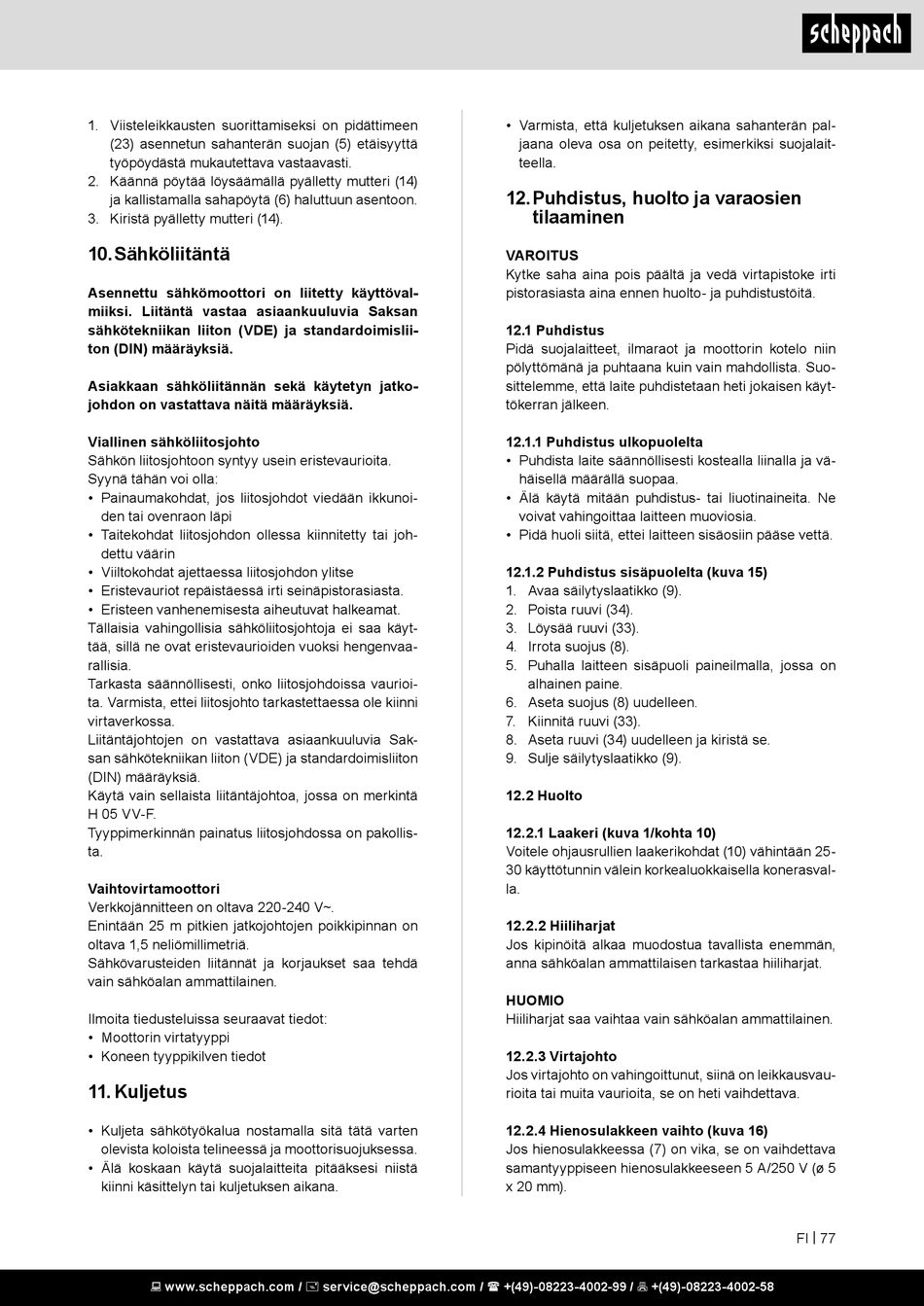

1. Viisteleikkausten suorittamiseksi on pidättimeen
(23) asennetun sahanterän suojan (5) etäisyyttä
työpöydästä mukautettava vastaavasti.
2. Käännä pöytää löysäämällä pyälletty mutteri (14)
ja kallistamalla sahapöytä (6) haluttuun asentoon.
3. Kiristä pyälletty mutteri (14).
10. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttöval-
miiksi. Liitäntä vastaa asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimislii-
ton (DIN) määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatko-
johdon on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi
• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh-
dettu väärin
• Viiltokohdat ajettaessa liitosjohdon ylitse
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyt-
tää, sillä ne ovat eristevaurioiden vuoksi hengenvaa-
rallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioi-
ta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni
virtaverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Sak-
san sähkötekniikan liiton (VDE) ja standardoimisliiton
(DIN) määräyksiä.
Käytä vain sellaista liitäntäjohtoa, jossa on merkintä
H 05 VV-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollis-
ta.
Vaihtovirtamoottori
Verkkojännitteen on oltava 220-240 V~.
Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 neliömillimetriä.
Sähkövarusteiden liitännät ja korjaukset saa tehdä
vain sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot

11. Kuljetus

• Kuljeta sähkötyökalua nostamalla sitä tätä varten
olevista koloista telineessä ja moottorisuojuksessa.
• Älä koskaan käytä suojalaitteita pitääksesi niistä
kiinni käsittelyn tai kuljetuksen aikana.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Varmista, että kuljetuksen aikana sahanterän pal-
jaana oleva osa on peitetty, esimerkiksi suojalait-
teella.
12. Puhdistus, huolto ja varaosien
tilaaminen
VAROITUS
Kytke saha aina pois päältä ja vedä virtapistoke irti
pistorasiasta aina ennen huolto- ja puhdistustöitä.
12.1 Puhdistus
Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista. Suo-
sittelemme, että laite puhdistetaan heti jokaisen käyt-
tökerran jälkeen.
12.1.1 Puhdistus ulkopuolelta
• Puhdista laite säännöllisesti kostealla liinalla ja vä-
häisellä määrällä suopaa.
• Älä käytä mitään puhdistus- tai liuotinaineita. Ne
voivat vahingoittaa laitteen muoviosia.
• Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
12.1.2 Puhdistus sisäpuolelta (kuva 15)
1. Avaa säilytyslaatikko (9).
2. Poista ruuvi (34).
3. Löysää ruuvi (33).
4. Irrota suojus (8).
5. Puhalla laitteen sisäpuoli paineilmalla, jossa on
alhainen paine.
6. Aseta suojus (8) uudelleen.
7. Kiinnitä ruuvi (33).
8. Aseta ruuvi (34) uudelleen ja kiristä se.
9. Sulje säilytyslaatikko (9).
12.2 Huolto
12.2.1 Laakeri (kuva 1/kohta 10)
Voitele ohjausrullien laakerikohdat (10) vähintään 25-
30 käyttötunnin välein korkealuokkaisella konerasval-
la.
12.2.2 Hiiliharjat
Jos kipinöitä alkaa muodostua tavallista enemmän,
anna sähköalan ammattilaisen tarkastaa hiiliharjat.
HUOMIO
Hiiliharjat saa vaihtaa vain sähköalan ammattilainen.
12.2.3 Virtajohto
Jos virtajohto on vahingoittunut, siinä on leikkausvau-
rioita tai muita vaurioita, se on heti vaihdettava.
12.2.4 Hienosulakkeen vaihto (kuva 16)
Jos hienosulakkeessa (7) on vika, se on vaihdettava
samantyyppiseen hienosulakkeeseen 5 A/250 V (ø 5
x 20 mm).
