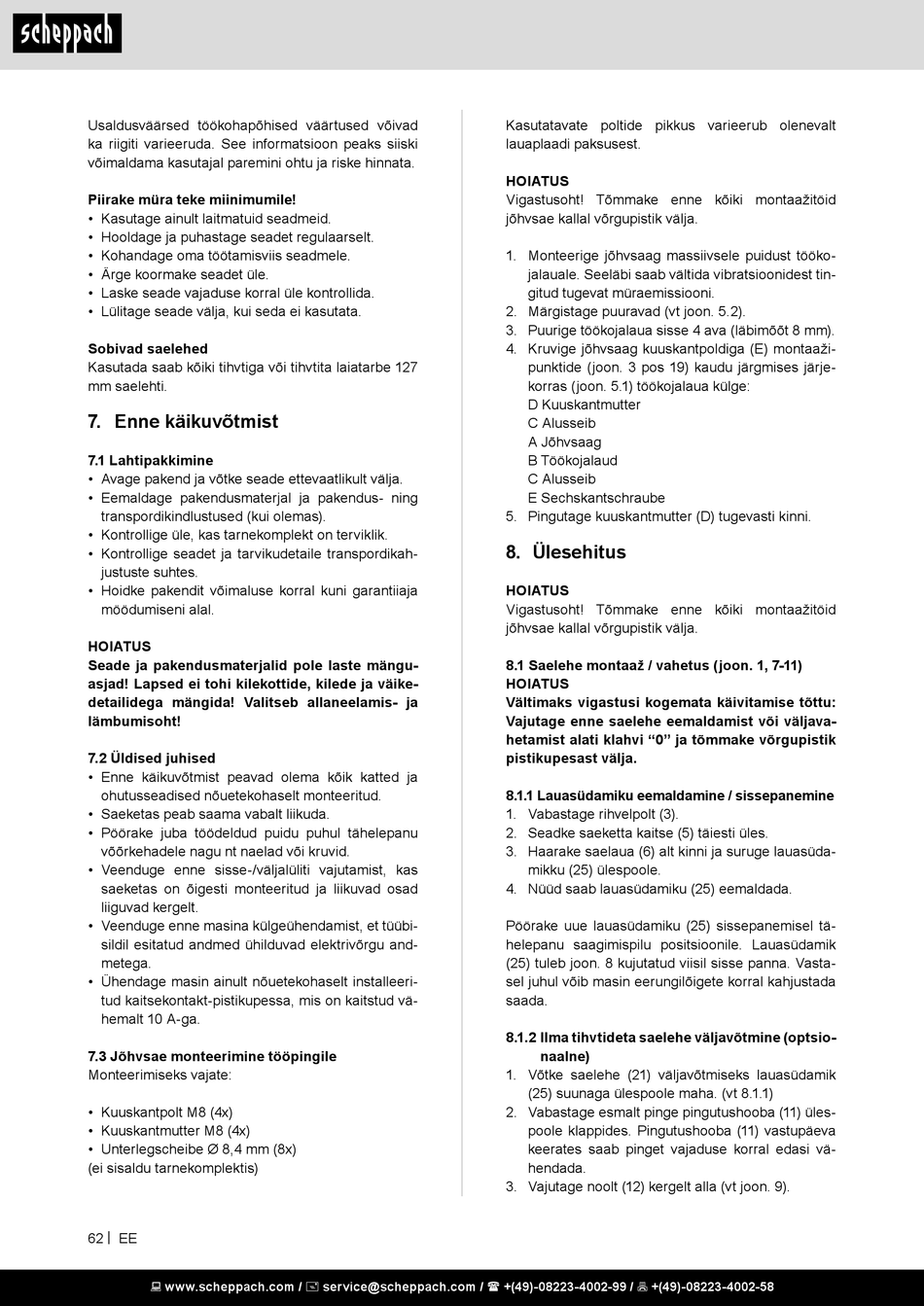

Usaldusväärsed töökohapõhised väärtused võivad
ka riigiti varieeruda. See informatsioon peaks siiski
võimaldama kasutajal paremini ohtu ja riske hinnata.
Piirake müra teke miinimumile!
• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Sobivad saelehed
Kasutada saab kõiki tihvtiga või tihvtita laiatarbe 127
mm saelehti.
7. Enne käikuvõtmist
7.1 Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
HOIATUS
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi kilekottide, kilede ja väike-
detailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
7.2 Üldised juhised
• Enne käikuvõtmist peavad olema kõik katted ja
ohutusseadised nõuetekohaselt monteeritud.
• Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saeketas on õigesti monteeritud ja liikuvad osad
liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
• Ühendage masin ainult nõuetekohaselt installeeri-
tud kaitsekontakt-pistikupessa, mis on kaitstud vä-
hemalt 10 A-ga.
7.3 Jõhvsae monteerimine tööpingile
Monteerimiseks vajate:
• Kuuskantpolt M8 (4x)
• Kuuskantmutter M8 (4x)
• Unterlegscheibe Ø 8,4 mm (8x)
(ei sisaldu tarnekomplektis)
62 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Kasutatavate poltide pikkus varieerub olenevalt
lauaplaadi paksusest.
HOIATUS
Vigastusoht! Tõmmake enne kõiki montaažitöid
jõhvsae kallal võrgupistik välja.
1. Monteerige jõhvsaag massiivsele puidust tööko-
jalauale. Seeläbi saab vältida vibratsioonidest tin-
gitud tugevat müraemissiooni.
2. Märgistage puuravad (vt joon. 5.2).
3. Puurige töökojalaua sisse 4 ava (läbimõõt 8 mm).
4. Kruvige jõhvsaag kuuskantpoldiga (E) montaaži-
punktide (joon. 3 pos 19) kaudu järgmises järje-
korras (joon. 5.1) töökojalaua külge:
D Kuuskantmutter
C Alusseib
A Jõhvsaag
B Töökojalaud
C Alusseib
E Sechskantschraube
5. Pingutage kuuskantmutter (D) tugevasti kinni.
8. Ülesehitus
HOIATUS
Vigastusoht! Tõmmake enne kõiki montaažitöid
jõhvsae kallal võrgupistik välja.
8.1 Saelehe montaaž / vahetus (joon. 1, 7-11)
HOIATUS
Vältimaks vigastusi kogemata käivitamise tõttu:
Vajutage enne saelehe eemaldamist või väljava-
hetamist alati klahvi "0" ja tõmmake võrgupistik
pistikupesast välja.
8.1.1 Lauasüdamiku eemaldamine / sissepanemine
1. Vabastage rihvelpolt (3).
2. Seadke saeketta kaitse (5) täiesti üles.
3. Haarake saelaua (6) alt kinni ja suruge lauasüda-
mikku (25) ülespoole.
4. Nüüd saab lauasüdamiku (25) eemaldada.
Pöörake uue lauasüdamiku (25) sissepanemisel tä-
helepanu saagimispilu positsioonile. Lauasüdamik
(25) tuleb joon. 8 kujutatud viisil sisse panna. Vasta-
sel juhul võib masin eerungilõigete korral kahjustada
saada.
8.1.2 Ilma tihvtideta saelehe väljavõtmine (optsio-
naalne)
1. Võtke saelehe (21) väljavõtmiseks lauasüdamik
(25) suunaga ülespoole maha. (vt 8.1.1)
2. Vabastage esmalt pinge pingutushooba (11) üles-
poole klappides. Pingutushooba (11) vastupäeva
keerates saab pinget vajaduse korral edasi vä-
hendada.
3. Vajutage noolt (12) kergelt alla (vt joon. 9).
