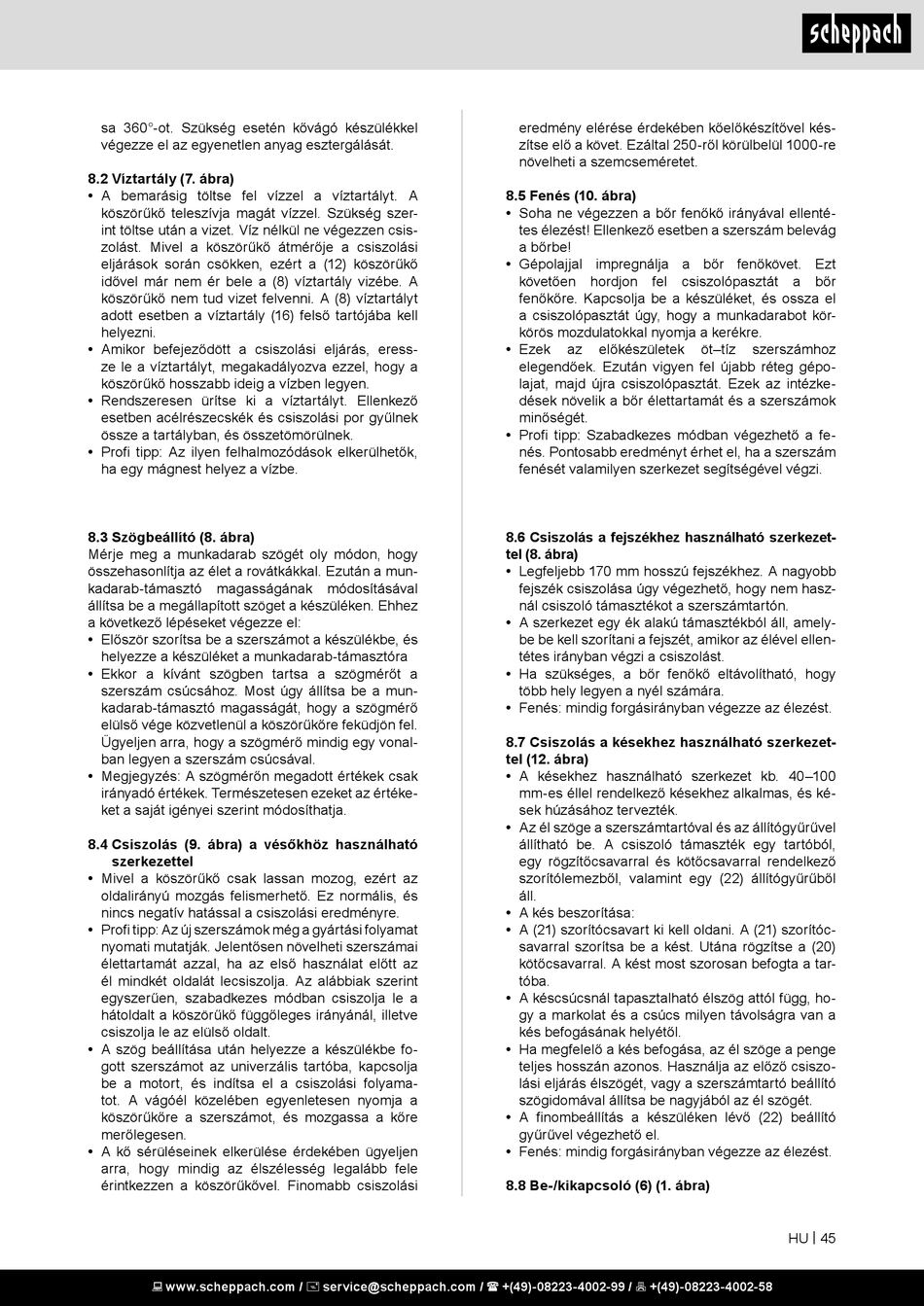

Scheppach TIGER 2000S Original Bedienungsanleitung Seite 45

sa 360°-ot. Szükség esetén kővágó készülékkel
végezze el az egyenetlen anyag esztergálását.
8.2 Víztartály (7. ábra)
• A bemarásig töltse fel vízzel a víztartályt. A
köszörűkő teleszívja magát vízzel. Szükség szer-
int töltse után a vizet. Víz nélkül ne végezzen csis-
zolást. Mivel a köszörűkő átmérője a csiszolási
eljárások során csökken, ezért a (12) köszörűkő
idővel már nem ér bele a (8) víztartály vizébe. A
köszörűkő nem tud vizet felvenni. A (8) víztartályt
adott esetben a víztartály (16) felső tartójába kell
helyezni.
• Amikor befejeződött a csiszolási eljárás, eress-
ze le a víztartályt, megakadályozva ezzel, hogy a
köszörűkő hosszabb ideig a vízben legyen.
• Rendszeresen ürítse ki a víztartályt. Ellenkező
esetben acélrészecskék és csiszolási por gyűlnek
össze a tartályban, és összetömörülnek.
• Profi tipp: Az ilyen felhalmozódások elkerülhetők,
ha egy mágnest helyez a vízbe.
8.3 Szögbeállító (8. ábra)
Mérje meg a munkadarab szögét oly módon, hogy
összehasonlítja az élet a rovátkákkal. Ezután a mun-
kadarab-támasztó magasságának
állítsa be a megállapított szöget a készüléken. Ehhez
a következő lépéseket végezze el:
• Először szorítsa be a szerszámot a készülékbe, és
helyezze a készüléket a munkadarab-támasztóra
• Ekkor a kívánt szögben tartsa a szögmérőt a
szerszám csúcsához. Most úgy állítsa be a mun-
kadarab-támasztó magasságát, hogy a szögmérő
elülső vége közvetlenül a köszörűkőre feküdjön fel.
Ügyeljen arra, hogy a szögmérő mindig egy vonal-
ban legyen a szerszám csúcsával.
• Megjegyzés: A szögmérőn megadott értékek csak
irányadó értékek. Természetesen ezeket az értéke-
ket a saját igényei szerint módosíthatja.
8.4 Csiszolás (9. ábra) a vésőkhöz használható
szerkezettel
• Mivel a köszörűkő csak lassan mozog, ezért az
oldalirányú mozgás felismerhető. Ez normális, és
nincs negatív hatással a csiszolási eredményre.
• Profi tipp: Az új szerszámok még a gyártási folyamat
nyomati mutatják. Jelentősen növelheti szerszámai
élettartamát azzal, ha az első használat előtt az
él mindkét oldalát lecsiszolja. Az alábbiak szerint
egyszerűen, szabadkezes módban csiszolja le a
hátoldalt a köszörűkő függőleges irányánál, illetve
csiszolja le az elülső oldalt.
• A szög beállítása után helyezze a készülékbe fo-
gott szerszámot az univerzális tartóba, kapcsolja
be a motort, és indítsa el a csiszolási folyama-
tot. A vágóél közelében egyenletesen nyomja a
köszörűkőre a szerszámot, és mozgassa a kőre
merőlegesen.
• A kő sérüléseinek elkerülése érdekében ügyeljen
arra, hogy mindig az élszélesség legalább fele
érintkezzen a köszörűkővel. Finomabb csiszolási
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
módosításával
eredmény elérése érdekében kőelőkészítővel kés-
zítse elő a követ. Ezáltal 250-ről körülbelül 1000-re
növelheti a szemcseméretet.
8.5 Fenés (10. ábra)
• Soha ne végezzen a bőr fenőkő irányával ellenté-
tes élezést! Ellenkező esetben a szerszám belevág
a bőrbe!
• Gépolajjal impregnálja a bőr fenőkövet. Ezt
követően hordjon fel csiszolópasztát a bőr
fenőkőre. Kapcsolja be a készüléket, és ossza el
a csiszolópasztát úgy, hogy a munkadarabot kör-
körös mozdulatokkal nyomja a kerékre.
• Ezek az előkészületek
elegendőek. Ezután vigyen fel újabb réteg gépo-
lajat, majd újra csiszolópasztát. Ezek az intézke-
dések növelik a bőr élettartamát és a szerszámok
minőségét.
• Profi tipp: Szabadkezes módban végezhető a fe-
nés. Pontosabb eredményt érhet el, ha a szerszám
fenését valamilyen szerkezet segítségével végzi.
8.6 Csiszolás a fejszékhez használható szerkezet-
tel (8. ábra)
• Legfeljebb 170 mm hosszú fejszékhez. A nagyobb
fejszék csiszolása úgy végezhető, hogy nem hasz-
nál csiszoló támasztékot a szerszámtartón.
• A szerkezet egy ék alakú támasztékból áll, amely-
be be kell szorítani a fejszét, amikor az élével ellen-
tétes irányban végzi a csiszolást.
• Ha szükséges, a bőr fenőkő eltávolítható, hogy
több hely legyen a nyél számára.
• Fenés: mindig forgásirányban végezze az élezést.
8.7 Csiszolás a késekhez használható szerkezet-
tel (12. ábra)
• A késekhez használható szerkezet kb. 40–100
mm-es éllel rendelkező késekhez alkalmas, és ké-
sek húzásához tervezték.
• Az él szöge a szerszámtartóval és az állítógyűrűvel
állítható be. A csiszoló támaszték egy tartóból,
egy rögzítőcsavarral és kötőcsavarral rendelkező
szorítólemezből, valamint egy (22) állítógyűrűből
áll.
• A kés beszorítása:
• A (21) szorítócsavart ki kell oldani. A (21) szorítóc-
savarral szorítsa be a kést. Utána rögzítse a (20)
kötőcsavarral. A kést most szorosan befogta a tar-
tóba.
• A késcsúcsnál tapasztalható élszög attól függ, ho-
gy a markolat és a csúcs milyen távolságra van a
kés befogásának helyétől.
• Ha megfelelő a kés befogása, az él szöge a penge
teljes hosszán azonos. Használja az előző csiszo-
lási eljárás élszögét, vagy a szerszámtartó beállító
szögidomával állítsa be nagyjából az él szögét.
• A finombeállítás a készüléken lévő (22) beállító
gyűrűvel végezhető el.
• Fenés: mindig forgásirányban végezze az élezést.
8.8 Be-/kikapcsoló (6) (1. ábra)
öt–tíz szerszámhoz
HU | 45
