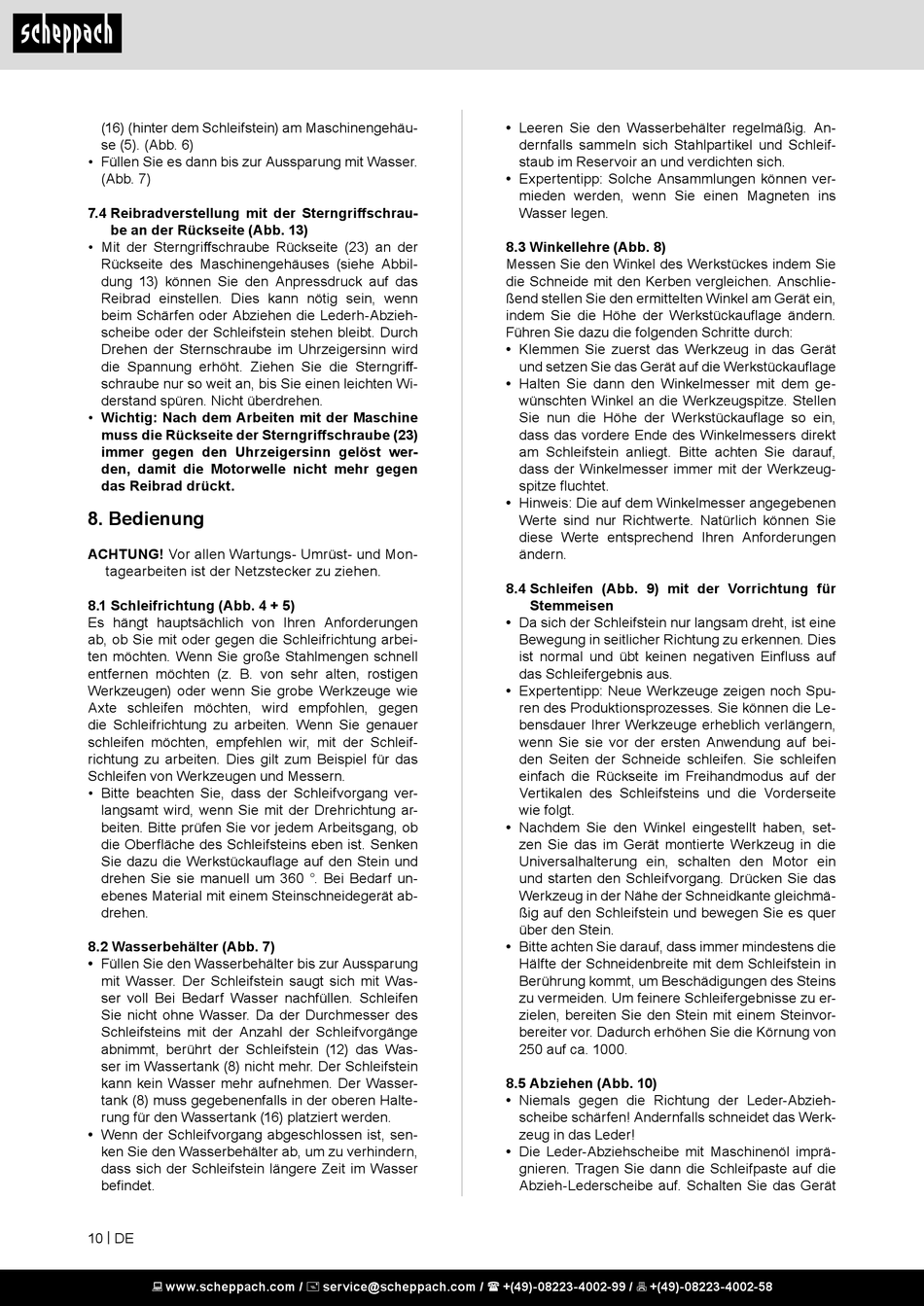

(16) (hinter dem Schleifstein) am Maschinengehäu-
se (5). (Abb. 6)
• Füllen Sie es dann bis zur Aussparung mit Wasser.
(Abb. 7)
7.4 Reibradverstellung mit der Sterngriffschrau-
be an der Rückseite (Abb. 13)
• Mit der Sterngriffschraube Rückseite (23) an der
Rückseite des Maschinengehäuses (siehe Abbil-
dung 13) können Sie den Anpressdruck auf das
Reibrad einstellen. Dies kann nötig sein, wenn
beim Schärfen oder Abziehen die Lederh-Abzieh-
scheibe oder der Schleifstein stehen bleibt. Durch
Drehen der Sternschraube im Uhrzeigersinn wird
die Spannung erhöht. Ziehen Sie die Sterngriff-
schraube nur so weit an, bis Sie einen leichten Wi-
derstand spüren. Nicht überdrehen.
• Wichtig: Nach dem Arbeiten mit der Maschine
muss die Rückseite der Sterngriffschraube (23)
immer gegen den Uhrzeigersinn gelöst wer-
den, damit die Motorwelle nicht mehr gegen
das Reibrad drückt.

8. Bedienung

ACHTUNG! Vor allen Wartungs- Umrüst- und Mon-
tagearbeiten ist der Netzstecker zu ziehen.
8.1 Schleifrichtung (Abb. 4 + 5)
Es hängt hauptsächlich von Ihren Anforderungen
ab, ob Sie mit oder gegen die Schleifrichtung arbei-
ten möchten. Wenn Sie große Stahlmengen schnell
entfernen möchten (z. B. von sehr alten, rostigen
Werkzeugen) oder wenn Sie grobe Werkzeuge wie
Axte schleifen möchten, wird empfohlen, gegen
die Schleifrichtung zu arbeiten. Wenn Sie genauer
schleifen möchten, empfehlen wir, mit der Schleif-
richtung zu arbeiten. Dies gilt zum Beispiel für das
Schleifen von Werkzeugen und Messern.
• Bitte beachten Sie, dass der Schleifvorgang ver-
langsamt wird, wenn Sie mit der Drehrichtung ar-
beiten. Bitte prüfen Sie vor jedem Arbeitsgang, ob
die Oberfläche des Schleifsteins eben ist. Senken
Sie dazu die Werkstückauflage auf den Stein und
drehen Sie sie manuell um 360 °. Bei Bedarf un-
ebenes Material mit einem Steinschneidegerät ab-
drehen.
8.2 Wasserbehälter (Abb. 7)
• Füllen Sie den Wasserbehälter bis zur Aussparung
mit Wasser. Der Schleifstein saugt sich mit Was-
ser voll Bei Bedarf Wasser nachfüllen. Schleifen
Sie nicht ohne Wasser. Da der Durchmesser des
Schleifsteins mit der Anzahl der Schleifvorgänge
abnimmt, berührt der Schleifstein (12) das Was-
ser im Wassertank (8) nicht mehr. Der Schleifstein
kann kein Wasser mehr aufnehmen. Der Wasser-
tank (8) muss gegebenenfalls in der oberen Halte-
rung für den Wassertank (16) platziert werden.
• Wenn der Schleifvorgang abgeschlossen ist, sen-
ken Sie den Wasserbehälter ab, um zu verhindern,
dass sich der Schleifstein längere Zeit im Wasser
befindet.
10 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Leeren Sie den Wasserbehälter regelmäßig. An-
dernfalls sammeln sich Stahlpartikel und Schleif-
staub im Reservoir an und verdichten sich.
• Expertentipp: Solche Ansammlungen können ver-
mieden werden, wenn Sie einen Magneten ins
Wasser legen.
8.3 Winkellehre (Abb. 8)
Messen Sie den Winkel des Werkstückes indem Sie
die Schneide mit den Kerben vergleichen. Anschlie-
ßend stellen Sie den ermittelten Winkel am Gerät ein,
indem Sie die Höhe der Werkstückauflage ändern.
Führen Sie dazu die folgenden Schritte durch:
• Klemmen Sie zuerst das Werkzeug in das Gerät
und setzen Sie das Gerät auf die Werkstückauflage
• Halten Sie dann den Winkelmesser mit dem ge-
wünschten Winkel an die Werkzeugspitze. Stellen
Sie nun die Höhe der Werkstückauflage so ein,
dass das vordere Ende des Winkelmessers direkt
am Schleifstein anliegt. Bitte achten Sie darauf,
dass der Winkelmesser immer mit der Werkzeug-
spitze fluchtet.
• Hinweis: Die auf dem Winkelmesser angegebenen
Werte sind nur Richtwerte. Natürlich können Sie
diese Werte entsprechend Ihren Anforderungen
ändern.
8.4 Schleifen (Abb. 9) mit der Vorrichtung für
Stemmeisen
• Da sich der Schleifstein nur langsam dreht, ist eine
Bewegung in seitlicher Richtung zu erkennen. Dies
ist normal und übt keinen negativen Einfluss auf
das Schleifergebnis aus.
• Expertentipp: Neue Werkzeuge zeigen noch Spu-
ren des Produktionsprozesses. Sie können die Le-
bensdauer Ihrer Werkzeuge erheblich verlängern,
wenn Sie sie vor der ersten Anwendung auf bei-
den Seiten der Schneide schleifen. Sie schleifen
einfach die Rückseite im Freihandmodus auf der
Vertikalen des Schleifsteins und die Vorderseite
wie folgt.
• Nachdem Sie den Winkel eingestellt haben, set-
zen Sie das im Gerät montierte Werkzeug in die
Universalhalterung ein, schalten den Motor ein
und starten den Schleifvorgang. Drücken Sie das
Werkzeug in der Nähe der Schneidkante gleichmä-
ßig auf den Schleifstein und bewegen Sie es quer
über den Stein.
• Bitte achten Sie darauf, dass immer mindestens die
Hälfte der Schneidenbreite mit dem Schleifstein in
Berührung kommt, um Beschädigungen des Steins
zu vermeiden. Um feinere Schleifergebnisse zu er-
zielen, bereiten Sie den Stein mit einem Steinvor-
bereiter vor. Dadurch erhöhen Sie die Körnung von
250 auf ca. 1000.
8.5 Abziehen (Abb. 10)
• Niemals gegen die Richtung der Leder-Abzieh-
scheibe schärfen! Andernfalls schneidet das Werk-
zeug in das Leder!
• Die Leder-Abziehscheibe mit Maschinenöl imprä-
gnieren. Tragen Sie dann die Schleifpaste auf die
Abzieh-Lederscheibe auf. Schalten Sie das Gerät
