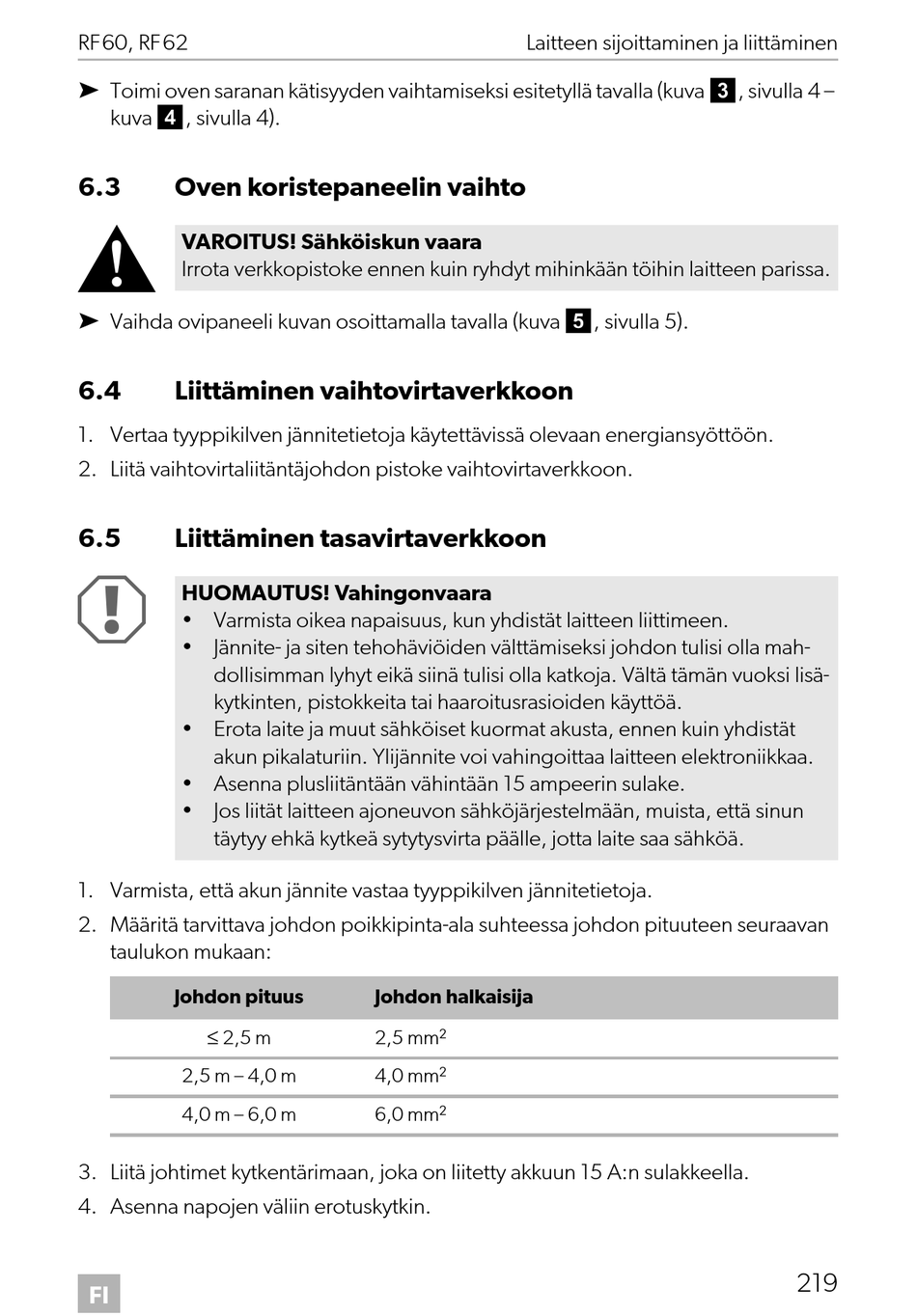

Dometic RF Serie Bedienungsanleitung Seite 219

RF60, RF62
➤ Toimi oven saranan kätisyyden vaihtamiseksi esitetyllä tavalla (kuva 3, sivulla 4 –
kuva 4, sivulla 4).
6.3 Oven koristepaneelin vaihto
!
VAROITUS! Sähköiskun vaara
Irrota verkkopistoke ennen kuin ryhdyt mihinkään töihin laitteen parissa.
➤ Vaihda ovipaneeli kuvan osoittamalla tavalla (kuva 5, sivulla 5).
6.4 Liittäminen vaihtovirtaverkkoon
1. Vertaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
2. Liitä vaihtovirtaliitäntäjohdon pistoke vaihtovirtaverkkoon.
6.5 Liittäminen tasavirtaverkkoon
A
HUOMAUTUS! Vahingonvaara
• Varmista oikea napaisuus, kun yhdistät laitteen liittimeen.
• Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mah-
dollisimman lyhyt eikä siinä tulisi olla katkoja. Vältä tämän vuoksi lisä-
kytkinten, pistokkeita tai haaroitusrasioiden käyttöä.
• Erota laite ja muut sähköiset kuormat akusta, ennen kuin yhdistät
akun pikalaturiin. Ylijännite voi vahingoittaa laitteen elektroniikkaa.
• Asenna plusliitäntään vähintään 15 ampeerin sulake.
• Jos liität laitteen ajoneuvon sähköjärjestelmään, muista, että sinun
täytyy ehkä kytkeä sytytysvirta päälle, jotta laite saa sähköä.
1. Varmista, että akun jännite vastaa tyyppikilven jännitetietoja.
2. Määritä tarvittava johdon poikkipinta-ala suhteessa johdon pituuteen seuraavan
taulukon mukaan:
Johdon pituus
≤ 2,5 m
2,5 m – 4,0 m
4,0 m – 6,0 m
3. Liitä johtimet kytkentärimaan, joka on liitetty akkuun 15 A:n sulakkeella.
4. Asenna napojen väliin erotuskytkin.
FI
Laitteen sijoittaminen ja liittäminen
Johdon halkaisija
2,5 mm²
4,0 mm²
6,0 mm²
219
