Dometic RML9336 Montageanleitung
Absorber-kühlschrank
Verwandte Anleitungen für Dometic RML9336
Inhaltszusammenfassung für Dometic RML9336

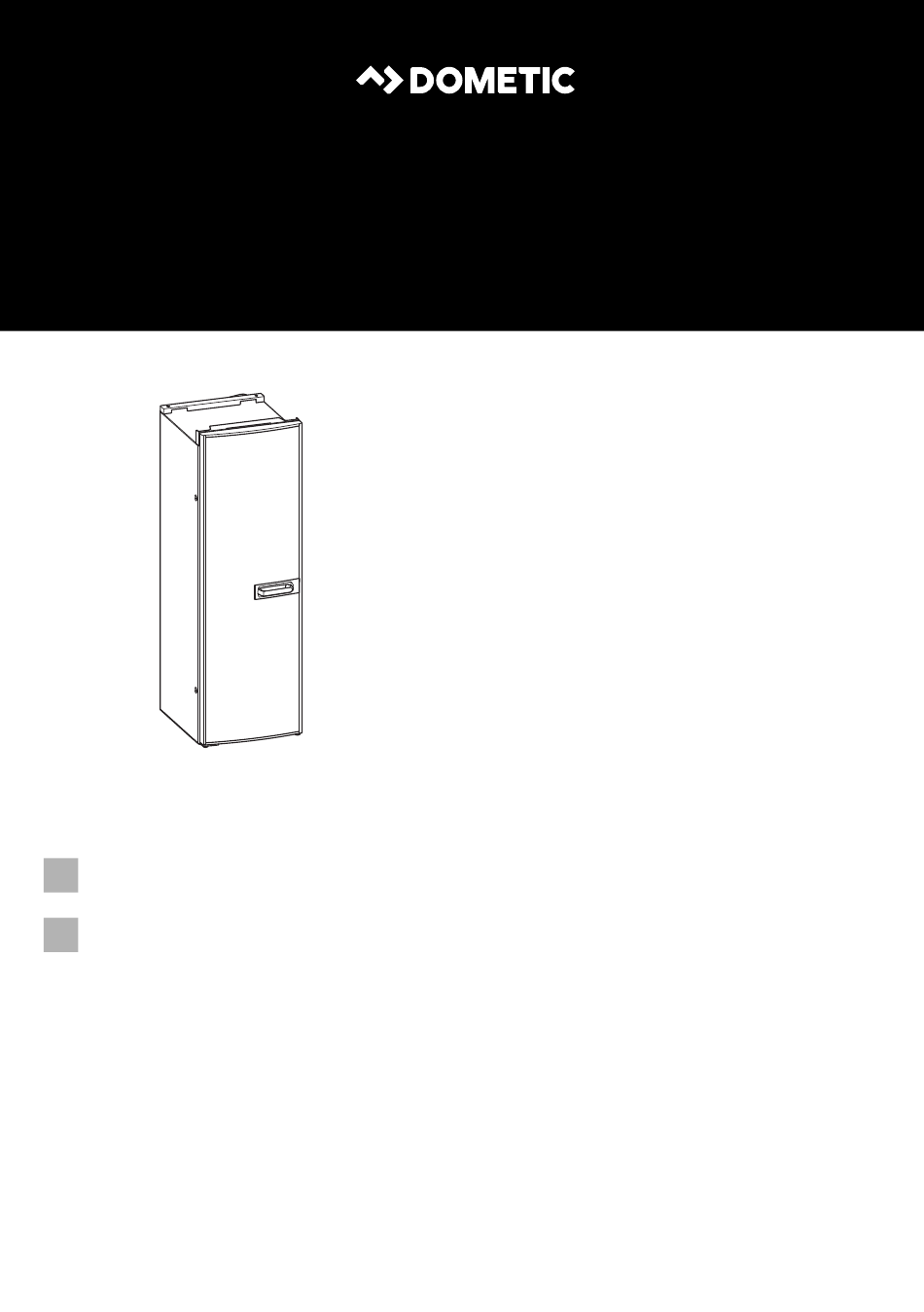

- Seite 1 REFRIGERATION 9 SERIES RML9336 Absorber refrigerator Installation Manual..... 9 Absorber-Kühlschrank Montageanleitung....22...
- Seite 2 RML9336 420 mm 586,5 mm...
- Seite 3 RML9336 15 – 25 > 25 > 25 15 – 25...
- Seite 4 RML9336 ≥ 300...
- Seite 5 RML9336 LS 230 LS 330 LS 230 LS 230 LS 330 LS 330 LS 230 LS 330...
- Seite 6 RML9336...
- Seite 7 RML9336 SW 17 SW 14...
- Seite 8 RML9336 Blue Brown Yellow Green Black White Blau Braun Gelb Grün Schwarz Weiß...
-
Seite 22: Erklärung Der Symbole
Erklärung der Symbole RML9336 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. HINWEIS Hinweise zur Bedienung finden Sie in der Bedienungsanleitung. -
Seite 23: Sicherheitshinweise
RML9336 Sicherheitshinweise Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! •... - Seite 24 Sicherheitshinweise RML9336 VORSICHT! • Quetschgefahr! Fassen Sie nicht in das Scharnier. • Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. ACHTUNG! • Halten Sie den Kühlschrank beim Transport nur am Kühlschrankkorpus fest. Halten Sie den Kühlschrank niemals am Absorberaggregat, den Kühlrippen, den Gasleitungen, der Tür oder der Bedienblende fest.
-
Seite 25: Zubehör
Fachhandel oder Ihren Service-Partner. Bestimmungsgemäßer Gebrauch Der Kühlschrank RML9336 ist für den Einbau in Wohnwagen oder Wohnmobile aus- gelegt. Er eignet sich ausschließlich zum Kühlen und Lagern von Lebensmitteln. Der Kühlschrank ist nicht für die fachgerechte Lagerung von Medikamenten vorgesehen. -
Seite 26: Kühlschrank Einbauen
Kühlschrank einbauen RML9336 Kühlschrank einbauen Einbau vorbereiten Beachten Sie bei der Montage des Kühlschranks folgende Hinweise: • Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf der Kühlschrank einen Neigungswinkel von 3° nicht überschreiten. Stellen Sie hierzu das Fahrzeug waagerecht ab und prüfen Sie, ob die Eiswürfel- schale eben im Kühlschrank liegt. -
Seite 27: Kühlschrank Zugdicht Einbauen
RML9336 Kühlschrank einbauen • Falls der Mindestabstand zwischen Belüftungsöffnung und Entlüftungsöffnung nicht eingehalten werden kann, muss statt der Entlüftungsöffnung ein Dach- entlüfter verbaut werden. – Der Dachentlüfter sollte möglichst direkt über der Rückseite des Kühlschranks angebracht werden. Nutzen Sie einen Luftkanal (Abb. 5 1, Seite 3), wenn Sie den Dachentlüfter versetzt anbringen müssen, da sonst ein Wärmestau... -
Seite 28: Be- Und Entlüftungsöffnungen Herstellen
Kühlschrank einbauen RML9336 WARNUNG! Brandgefahr! Verwenden Sie zum zugdichten Einbau keine leicht entflammbaren Materialien wie Silikon-Dichtungsmassen, Montageschaum oder Ähnliches. Der Hersteller empfiehlt, eine flexible Dichtung zu verwenden, um den Aus- und Einbau zu Wartungszwecken zu vereinfachen. ➤ Befestigen Sie die Dichtlippen (Abb. 7 1, Seite 4) an einer Anschlagleiste hinter dem Kühlschrank, z. -
Seite 29: Lüftungsgitter Montieren
RML9336 Kühlschrank einbauen Falls Sie statt der Entlüftungsöffnung einen Dachentlüfter nutzen müssen: ➤ Fertigen Sie einen Rahmenausschnitt im Dach an. Entnehmen Sie das erforder- liche Maß der Anleitung des Dachentlüfters. Beachten Sie dabei die Hinweise (siehe Kapitel „Einbau vorbereiten“ auf Seite 26). -
Seite 30: Türdekor Einsetzen
Kühlschrank einbauen RML9336 ➤ Richten Sie das T-Stück im 45°-Winkel auf die Rückwand aus. ➤ Fixieren Sie T-Stück, und das Abgasrohr mit einer Schraube (3). Kühlschrank befestigen VORSICHT! Bohren Sie immer durch die dafür vorgesehenen Buchsen, da ansonsten eingeschäumte Bauteile wie Leitungen u.a. beschädigt werden können. -
Seite 31: Kühlschrank Anschließen
RML9336 Kühlschrank anschließen Falls Sie den Kühlschrank zum Einsetzen des Dekors auf die Seite gelegt haben: ➤ Warten Sie einige Stunden, bevor Sie den Kühlschrank in Betrieb nehmen. Kühlschrank anschließen An die Gasversorgung anschließen ACHTUNG! • Der Kühlschrank darf nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen an die Gasversorgung angeschlossen werden. -
Seite 32: An 12 Vg Und 230 Vw Anschließen
Kühlschrank anschließen RML9336 An 12 Vg und 230 Vw anschließen ACHTUNG! • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen ausgeführt werden. • Laut EN 1648-1 dürfen im Caravan die jeweiligen Minus- und Plusleitungen der Gleichstrom-Anschlüsse für Heizelement und... - Seite 33 RML9336 Kühlschrank anschließen Pos. Bezeichnung Gleichstrom-Anschlusskabel (Elektronik) S+ (optional) Relais 30 A Gleichstrom-Anschlusskabel (Heizelement) Gleichstrom-Heizpatrone NTC 2 (optional) NTC 1 Sensor (Luft) Gasventil Wechselstrom-Anschlusskabel Wechselstrom-Heizpatrone Zünd- und Überwachungselektrode Wechselstrom: ➤ Schließen Sie den Kühlschrank mit dem Netzstecker an eine Wechselstrom- steckdose an.
- Seite 34 Kühlschrank anschließen RML9336 Der Kühlschrank wählt im automatischen Betriebsmodus die günstigste vorhandene Betriebsart aus. Der Kühlschrank wird nur mit Gleichstrom betrieben, wenn der Fahr- zeugmotor läuft. Die Elektronik des Kühlschranks nutzt das Signal D+ der Licht- maschine, um den laufenden Fahrzeugmotor zu erkennen.
-
Seite 35: Technische Daten
380 g/24 h Klimaklasse: Schallemissionen: 0 dB(A) Zündung: automatisch Energiewahl: automatisch Abb. 1, Seite 2 Abmessungen: Gewicht: 37 kg Prüfung/Zertifikat: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite). - Seite 36 Dometic (Pty) Ltd. Dometic Austria GmbH MEXICO Regional Office Neudorferstraße 108 Dometic Mx, S. de R. L. de C. V. South Africa & Sub-Saharan Africa A-2353 Guntramsdorf Circuito Médicos No. 6 Local 1 2 Avalon Road +43 2236 908070 Colonia Ciudad Satélite...
