Dometic RF62 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für RF62:
- Kurzbedienungsanleitung (89 Seiten) ,
- Bedienungsanleitung (332 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RF62
Inhaltszusammenfassung für Dometic RF62
- Seite 1 Typ: A30-100C Modell: RF62 Gebrauchsanweisung 207.5912.50 0402...

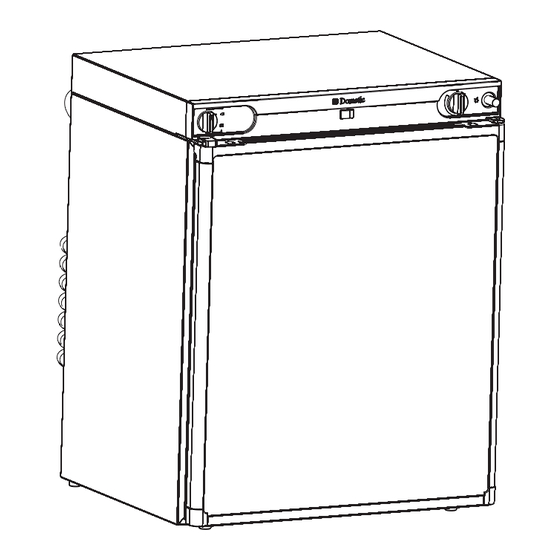

- Seite 2 Abbildung 1 A. Energiewahlschalter D. Manuelle Anzündungsknopf B. Gasflammenanzeiger E. Türverschluss C. Thermostat (Gas-/Elektro-) F. Tiefkühllagerfach Bemerkung: Der Kühlschrank kann sowohl vom Netzstrom, als auch vom Gleichstrom oder flüssigem Gas funktionieren. Die erwünschte Betriebsmöglichkeit ist mit dem Energiewahlschalter auszuwählen. Der Energiewahlschalter (A) hat vier Stellungen: Wechselstrom (AC), Gleichstrom (DC - 12 V), Gas (flüssiggas), O (Aus).
-
Seite 3: Warnungen Und Anweisungen
Sehr geehrter Kunde, bevor das Kühlgerät in Betrieb genommen wird, sollte diese Gebrauchsanweisung sorgfältig gelesen werden! 1. Warnungen und Anweisungen Diese Warnungen werden aus Sicherheitsgrund festgelegt. Wir bitten, diese vor der Installierung und Benutzung des Gerätes gründlich zu lesen. Dieses Gerät ist nicht für die Benutzung von Personen (auch Kindern) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Mangel an Erfahrung und Wissen vorgesehen. -
Seite 4: Benutzungsbereich
2. Benutzungsbereich In Straßen- und Wasserfahrzeugen darf der Kühlschrank nicht für Gasbetrieb installiert werden! Der Betrieb mit Flüssiggas ist nur in gut belüfteten Räumen, die über ein Raumvolumen (Länge x Breite x Höhe) von mindestens 20m und über ein (zu öffnendes) Fenster oder eine Außentür verfügen - oder im Freien zulässig. -
Seite 5: Betrieb Mit Batteriestrom (Dc)
Übereinstimmung Schutzkontaktstecker (Schukostecker) vorschriftsmäßig installierte Schuko-Steckdose stecken. Im Ausland kann wegen anderer Steckdosen ein Adapter erforderlich sein. Einschalten (Abb. 3) Der Energiewahlschalter (A) soll in Stellung "AC" sein. Drehen Sie den Schalter Elektro-/Gasthermostat (C) in Uhrzeigerrichtung bis Stellung MAX. Erst nach etwa 1 Stunde wird das Gerät fühlbar kalt (Eisbildung an der Verdampfereinheit). -
Seite 6: Betrieb Mit Flüssiggas
max.Kabellänge Kabelquerschnitte bei 12 V 2.5 mm 2 2.5 m 4.0 mm 2 4.0 m 6.0 mm 2 6.0 m Beachtung der Polarität ist beim Anschluß notwendig! Prüfen, ob Batterie-spannung und Angabe der Betriebsspannung auf dem Typenschild des Kühlschrankes übereinstimmen. Wenn keine vom Fahrzeug unabhängige Batterie benutzt wird, Kühlschrank nur während der Fahrt betreiben, da bei Motorstillstand die Batterie soweit entladen wird, daß... -
Seite 7: Anschluß Des Kühlschrankes An Die Gasflasche
9. Anschluß des Kühlschrankes an die Gasflasche Der fachgerechte Anschluss des Kühlschrankes muss durch eine zugelassene Fachkraft gemäß der Technischen Regeln Flüssiggas (TRF) ausgeführt werden. Die jeweils gültigen nationalen Vorschriften für den Einsatz von flüssiggasbetriebenen Geräten müssen beachtet werden. in Deutschland: Gasflasche - verwendet werden üblicherweise: a) Camping-Propangasflasche mit fest eingebautem Entnahmeventil, Inhalt 5kg oder 11kg, Farbe grau. -
Seite 8: Anschluß Einer Gasflasche Mit Innenliegendem Kugelrückschlagventil
5. Flaschenventil öffnen und alle Verbindungen mit Lecksuchspray auf Dichtheit kontrollieren. Dichtheit ist vorhanden, wenn sich an den Verbindungsstellen keine Bläschen bilden. EINE DICHTHEITSPRÜFUNG MIT OFFENER FLAMME IST UNZULÄSSIG! NICHT RAUCHEN! EXPLOSIONS- UND VERBRENNUNGSGEFAHR! 11. Anschluß einer Gasflasche mit innenliegendem Kugelrückschlagventil (Abb. -
Seite 9: Zünden Des Gasbrenners
Die Zündsicherung hält die Gaszufuhr zum Brenner automatisch offen, wenn die Flamme brennt, sie sperrt automatisch die Gaszufuhr ab, wenn die Flamme ausgeht. 13. Zünden des Gasbrenners (Abb. 5, 6, 7) 1. Stellen Sie den Energiewahlschalter (A) in Stellung 'Gas'. 2. -
Seite 10: Gasbetrieb Abstellen
6. Ist die Zündung der Gasflamme nicht gelungen, darf erst nach einer Wartezeit von etwa 1 Minute der Zündvorgang wiederholt werden. 7. Nach einer ausreichenden Abkühlung (etwa 5 Stunden) kann das Thermostat in die tiefste Temperaturlage gestellt werden (mittlere Stellung). Das Thermostat reguliert danach die eingestellte Temperatur automatisch. -
Seite 11: Das Verriegeln Der Tür
17. Das Verriegeln der Tür Beim Transport verriegeln Sie die Tür (E), damit sie sicher im geschlossenen Zustand ist. schließen Zwischen- / Belüftungsstellung öffnen 18. Das Umdrehen des Türbandes Die Türöffnungsrichtung kann von der einen Seite auf die andere geändert werden mit Hilfe folgender Schritte: Trennen Sie das Gerät vom Stromnetz. -
Seite 12: Maßnahmen Nach Längerer Betriebspause
Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert und benutzt wird. Nennen Sie bitte das Modell sowie die Produkt- und die Seriennummer des Geräts, wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung setzen. Diese Informationen finden Sie auf dem Typenschild im Innern des Kühlgerätes. -
Seite 13: Umweltschutz-Information
Defektes, den Gerätetyp, die Produktnummer und die Seriennummer an (auf dem Typenschild im Innenbehälter). Für dieses Gerät übernehmen wir die Garantie für eine einwandfreie Beschaffenheit nach Maßgabe unserer Garantiebedingungen. www.dometic.com 22. Umweltschutz-Information Im Kühlaggregat wird Ammoniak (natürliche Wasserstoff- und Stickstoffverbindung) als Kühlmittel eingesetzt. Das ozonfreundliche Cyclopentan wird als Treibmittel für die PU-Schaumisolierung eingesetzt. -
Seite 14: Technische Daten
örtlichen Sammelpunkt für die Entsorgung von elektrischen und elektronischen Geräten abgegeben werden. Dieses Produkt darf nicht über den normalen Haushaltsabfall entsorgt werden. Kühlschränke von Dometic enthalten das Symbol auf dem Datenschild (Typenschild) im Inneren des Gerätes. 24. Technische Daten Gasbetrieb:... - Seite 15 Abb. 6 Abb. 7...
