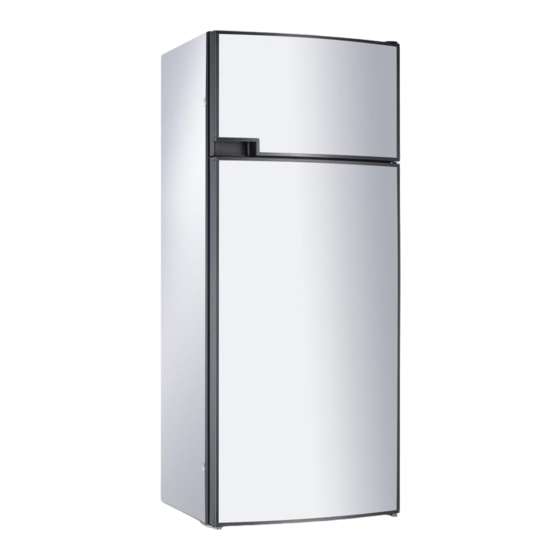

Dometic RMDT8501 Montageanleitung
Absorber-kühlschrank mit ofen
Verwandte Anleitungen für Dometic RMDT8501
Inhaltszusammenfassung für Dometic RMDT8501
- Seite 1 REFRIGERATION 8 SERIES RMDT8501, RMDT8505, RMDT8551, RMDT8555 Absorber refrigerator with oven Installation Manual Absorber-Kühlschrank mit Ofen Montageanleitung Réfrigérateur à absorption avec four Instructions de montage Frigorifero ad assorbimento con forno Indicazioni di montaggio...
- Seite 2 ITALIANO Dometic è un fornitore attento alla clientela, ed è l 'azienda leader a livello mondiale nella fornitura di prodotti per il tempo libero nei mercati dei caravan, motorhome, industria automobilistica, veicoli industriali e imbarcazioni da diporto. Forniamo sia le industrie di primo impianto sia i canali di accessoristica con una gamma completa di condizionatori d 'aria, frigoriferi, verande, cucine, sanitari, illuminazione, equipaggiamenti elettronici e di potenza mobili, soluzioni per il comfort e la sicurezza, finestre, porte ed altre attrezzature per rendere il tempo libero più...
- Seite 4 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2014 - Subject to change...
- Seite 29 Einbauanleitung Absorber-Kühlschrank + Backofen für Freizeitfahrzeuge RMDT 8501 RMDT 8505 RMDT 8551 RMDT 8555 MBA 0 /201...
- Seite 30 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2014 - Änderungen vorbehalten...
- Seite 31 Inhaltsverzeichnis Allgemeines ......... . . Einleitung .
-
Seite 32: Allgemeines
Gefahrensituation, die zu unterliegen den gewerblichen Schutzrechten. Beschädigungen des Gerätes führen kann, Kein Teil dieser Anleitung darf ohne die schrift- wenn die angegebenen Anweisungen nicht liche Genehmigung der Dometic GmbH, befolgt werden. Siegen, reproduziert, kopiert oder sonstwie verwendet werden. -
Seite 33: Gewährleistung
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von... -
Seite 34: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße GEFAHR! Verwendung Überprüfen Sie niemals gasführende Teile Diese Kühlschrank - Backofen - Kombination und Leitungen mit einer offenen Flam- ist für den Einbau in Freizeitfahrzeuge wie me auf Undichtigkeit ! Wohnwagen oder Reisemobile vorgesehen. Es besteht Brand- oder Explosionsgefahr. Das Gerät ist für diese Anwendung in Konformität mit der EU-Gasgeräterichtlinie baumustergeprüft. -
Seite 35: Modellbeschreibung
Modellbeschreibung 3.0 Modellbeschreibung Typenschild des Kühl- Modellbezeichnung schranks Beispiel : Im Inneren des Kühlschranks finden Sie das 8 5 0 1 Typenschild des Kühlschranks. Es enthält alle wichtigen Angaben zum Kühlschrank. Dort können Sie die Modellbezeichnung, die Produktnummer und Seriennummer ablesen. Diese Angaben benötigen Sie bei allen Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. -
Seite 36: Technische Daten
Backofen 270x523x470 RMDT 85xx / Backofen ohne Grill RMDT 85xx / Backofen mit Grill Abb. 2 Technische Änderungen vorbehalten. Alle Dometic Kühlschränke sind für den Anschlussdruck mbar ausgerüstet. Durchschnittsverbrauch gemessen bei einer durch- Verwenden Sie bei einem Anschluss an eine schnittlichen Umgebungstemperatur von 25°C in... -
Seite 37: Einbauanleitung
Bei Abständen Tür/Gitter zwischen 25 mm den nationalen und örtlichen Vorschiften und 45 mm empfehlen wir den Einbau des erfolgen. Dometic Lüfterkits ( Artikel-Nr. 241 2985 - 00/0 ) , um eine optimale Kühlleistung bei Die Gas-Installation muss nach den hohen Umgebungstemperaturen zu erreichen. -
Seite 38: Heckeinbau
Bereich des Kühlschranks Abb. 5 und dem Fahrzeuginnenraum vorgesehen wer- den. Dometic empfiehlt dringend, dies mittels einer Eine ungünstige Variante des Heckeinbaus ist flexiblen Dichtung auszuführen (im Bereich die seitliche Anbringung der Be- und des Backofens temperaturbeständig bis Entlüftungsgitter (Abb. - Seite 39 Einbau Bringen Sie das Ableitblech so an, dass die Vorschlag 2 erwärmte Luft durch das obere Lüftungsgitter Befestigen Sie die Dichtlippen an einer rück- ins Freie entweicht und kein Wärmestau ent- seitigen Anschlagsleiste (1), z.B. durch stehen kann. Kleben. Der Kühlschrank wird später von vorne in die Einbaunische eingeschoben.
-
Seite 40: Einbaunische
Einbau Einbaunische Truma Dachkamin Der Kühlschrank muss in eine Nische zug- abnehmbare(s) dicht eingebaut werden (s.a. "4.1.3"). Die 170 mm min Blende / Gitter Abmessungen der Nische sind aus der nach- (zur Montage d. Kamins) stehenden Tabelle abzulesen. Das Gerät wird in die Nische soweit eingeschoben, bis Wärmeableitblech Vorderkante des Kühlschrankgehäuses und... -
Seite 41: Nischenmaße
Einbau Modell ohne Grillfunktion 4.2.1 Nischenmaße Modell RMDT 8501, RMDT 8505 Höhe H Breite B Tiefe T 1685 mm 527 mm 510 mm 1685 mm 527 mm 510 mm Modell RMDT 8551, RMDT 8555 Höhe H Breite B Tiefe T 1685 mm 527 mm 565 mm... -
Seite 42: Be- Und Entlüftung
Gas sich nicht am Boden sammelt. Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 400 cm² auf- weisen. Dies wird mit dem Dometic Absorber Abb. 17 Be- und Entlüftungssystem LS 300 erreicht, das für diesen Zweck geprüft und zugelassen... -
Seite 43: Entlüftung Über Dachkamin
Einbau Details zur Backofenentlüftung nach innen VORSICHT! Die warme Abluft entweicht vom Inneren des In der Nähe von Kamin und Abgasrohr Backofens durch Lüftungsschlitze in der Türe dürfen sich keine Materialen befinden, die nach außen. nicht für Temperaturen über 120°C geschaffen sind. -
Seite 44: Einbau Der Lüftungssysteme
Einbau Einbau der Lüftungssysteme 4.4.2 Einbau Truma-Dachkamin AK3 Zum Einbau des Truma - Dachkamins wird ein 4.4.1 Einbau LS 300 runder Ausschnitt mit Durchmesser 60 mm im Zum Einbau der Belüftungsgitter werden zwei Fahrzeugdach angebracht . Der Dachkamin rechteckige Ausschnitte in der Größe von a = wird im Dachausschnitt verschraubt. -
Seite 45: Einbau Lüftungsgitter Bei Backöfen Mit Innenbelüftung
Einbau 4.4.3 Einbau Lüftungsgitter bei VORSICHT! Backöfen mit Innenentlüftung Eine abweichende Installation vermindert Bringen Sie bei dieser Entlüftungsvariante Kühlleistung gefährdet oberhalb des Backofens ein Lüftungsgitter an Gewährleistung/Produkthaftung. mit den Maßen : Breite = 522 mm Höhe = 90 mm Kühlschrankbefestigung Vorschlag : In den Seitenwänden des Kühlschrankes sind vier Kunststoffbuchsen zur Befestigung des... -
Seite 46: Einsetzen Der Dekorplatte
Einbau Rahmenlose Dekorplatte Einsetzen der Dekorplatte Dekorplatte mit Rahmen Ziehen Sie die seitliche Leiste (1) der Tür ab (Leiste ist aufgesteckt, nicht verschraubt). Schieben Sie die Dekorplatte (2) aus der Tür hinaus, setzen Sie die neue Dekorplatte ein und stecken Sie die Leiste (1) wieder auf. -
Seite 47: Gasinstallation
732). Für ein Fahrzeug ist nur ein einheitlicher Anschlussdruck zulässig! Ein Hinweis- schild mit dem dauerhaften, gut lesbaren Dometic Kühlschränke dieser Serie sind für Hinweis auf den Betriebsdruck ist am den Anschlussdruck 30 mbar ausgerüstet. Aufstellungsort der Gasflasche gut Verwen-den Sie bei einem Anschluss an eine sichtbar anzubringen. -
Seite 48: Anschlussdruck Und Gaskategorien
Stecker verwendet, muss der Stecker frei zugänglich sein. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst von Dometic oder durch ebenso qualifi- ziertes Personal ersetzt werden, um Gefährdungen zu vermeiden. Wir empfehlen, die Zuleitung über eine bord- seitigen Absicherung zu führen. -
Seite 49: Anschluss
Einbau 4.9.3 Kabelanschlüsse 4.9.2 12V-Anschluss Das bordseitige 12V-Anschlusskabel wird an eine Klemmleiste am Kühlschrank polrichtig angeschlossen. Die Verkabelung für die Zum Betrieb der Gerätetypen MES und AES Heizpatrone (s. Schaltbild Anschluss A, B ; unerlässlich, eine Anschlusskabel weiß/rot) sollte mit einer direk- Dauerversorgung an den Klemmen C/D ten, möglichst kurzen Verbindung an die anzuschließen (Dauerversorgung für die... - Seite 50 Einbau Kontakte an der Elektronik: EIN Heizelement (12V-) AUS Heizelement (12V-) Erdung D+/S+ Abb. 41 ® Steckkontakte (Hersteller : Stocko MF 9562-002-80E MF 9562-002-8 OC 3-polig mit D+ - Kontakt : MF 9562-003-8 30 960-000-00 2-polig : MF 9562-002-8 ON + Flachstecker 6.3 x 0.8 MKH 5132-1-0-200...
-
Seite 51: D+ Und Solaranschluss
Einbau 4.9.4 D+ und Solaranschluss (nur bei AES-Modellen) D+ - Anschluss: Im >Automatic mode< wählt die AES- Elektronik automatisch die günstigste vorhan- dene Energieart aus. Im Automatikmodus nutzt die Elektronik das Signal D+ (Dynamo +) der Lichtmaschine zur Erkennung von 12V DC. - Seite 52 Einbau 4.9.5 Schaltschema Abb. 42...
- Seite 53 Einbau Ventilator (optional) RMDT 85x1, RMDT 85x5 Abb. 43 = 12V OUT / 12V-Versorgung für optionale Anschlüsse = Masse Heizelement 12V = Plus Heizelement 12V = Minus 12-Dauerversorgung Elektronik = Plus 12-Dauerversorgung Elektronik Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen.
