Einstellungen für Prüfung

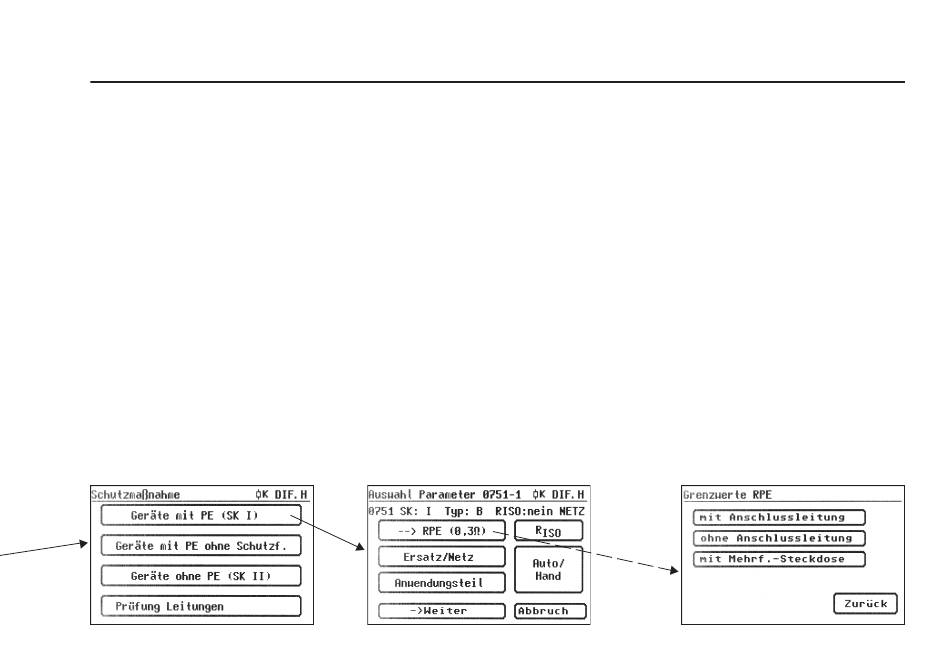

Die Abb. 98 zeigt das Auswahlmenü der Schutzmaßnahmen des Prüflings.
Nach der Auswahl der Schutzmaßnahme durch Betätigen der Funktionstaste
[Geräte mit PE (SK I)] gelangen Sie in „Auswahl Parameter 0751-1" (Abb.
99).
Mit der Taste [--> RPE (0,3 )] stellen Sie den Grenzwert für den Schutzleiter-
Ω
widerstand (siehe Abb. 100):
– mit Anschlussleitung 0,3
Ω
– ohne Anschlussleitung 0,2
Ω
– mit Mehrf.-Steckdose 0,5
Ω
Mit der Taste [Ersatz/Netz] legen Sie fest, ob zur Bestimmung des
Geräteableitstromes und des Ableitstromes vom Anwendungsteil (früher
Patientenableitstrom) die Ersatzmessung oder die Messung mit
Netzspannung (Direktmessung oder Differenzstrom) angewendet werden
soll.
Mit der Taste [Anwendungsteil] wird zwischen Anwendungsteil des Typs
B, BF und CF umgeschaltet. Entsprechend dieser Einstellung wird der
Prüfablauf bestimmt und die Grenzwerte der Ableitströme werden festgelegt
- siehe Tabelle 1 auf Seite 49.
Stellen Sie hier das Anwendungsteil Typ B ein.
Abb. 98
Durchführen von Prüfungen nach VDE 0751-1, Beispiel 1: Geräte mit Schutzleiter (SK I) und Anwendungsteil Typ B
Abb. 99
57
Bedienungsanleitung Gerätetester GT-0751
Mit der Taste [RISO] stellen Sie ein, ob die Prüfung des Isolationswider-
standes durchgeführt werden soll. Standardmäßig ist diese Messung
deaktiviert und sollte nur nach Prüfung der Begleitpapiere oder Vorgaben des
Herstellers durchgeführt werden.
Mit der Funktionstaste [Auto/Hand] bestimmen Sie, ob der Prüfablauf
automatisch oder manuell (per Hand) durchgerührt werden soll.
Die Titelzeile (rechts oben) zeigt die Einstellung:
Per Hand (H), automatisch (A).
☞
Manueller Prüfablauf bedeutet, dass Sie jeden Prüfschritt durch
Drücken der Taste „OK" bestätigen müssen, um zum nächsten
Prüfschritt zu gelangen.
Automatischer Prüfablauf bedeutet, dass ein Prüfschritt nach einer
Dauer von z. B. 5 s (siehe Punkt 6.6, Grundeinstellungen des
Gerätetesters) automatisch zu dem nächsten wechselt
(ausgenommen Bestätigung der Zuschaltung der Netzspannung).
Die Taste [Abbruch] bringt Sie zum Auswahlmenü zurück. Weiterer Ablauf -
Taste [->Weiter] drücken (Abb. 99).
Abb. 100
