Bedienungsanleitung Gerätetester GT-0751
Durchführen von Prüfungen nach DIN VDE 0701-0702 – Geräte mit Schutzleiter (SK I)
Mit Ihrer Zustimmung – große Taste drücken – wechselt die Anzeige in die
Messung des Schutzleiterstroms und die Netzspannung wird zugeschaltet –
der Prüfling geht in Betrieb!
Den gemessenen Wert sehen Sie in der Mitte des Bildschirms, rechts
davon den dazugehörigen Grenzwert (Abb. 32).
☞
Das Sternzeichen am linken Rand des Bildschirms blinkt, wenn
der Messvorgang läuft (die Messwerte werden ermittelt).
Die Taste [OK] erscheint, wenn der Messwert erfasst ist.
Das Symbol blinkt als Hinweis über die zugeschaltete Netzspannung.
Mit der Taste [Hilfe] erreichen Sie auch hier den Hilfebildschirm.
Nach dem Druck auf die Taste [OK] findet die automatische Umpolung des
Netzsteckers vom Prüfling statt (Abb. 33).
Eine Umschaltpause dient zum Anhalten evtl. laufender Motoren. Danach
werden Sie erneut vor dem Zuschalten der Netzspannung gewarnt. Nach
Bestätigen mit Taste [OK] wird die Netzspannung wieder zugeschaltet und
die Messung des Schutzleiterstroms wiederholt.
☞
Die Wahl des Messverfahrens für Schutzleiterstrom – siehe
Punkt 6.3 Einstellung des Messverfahrens für die
Schutzleiterstrommessung.
Abb. 34

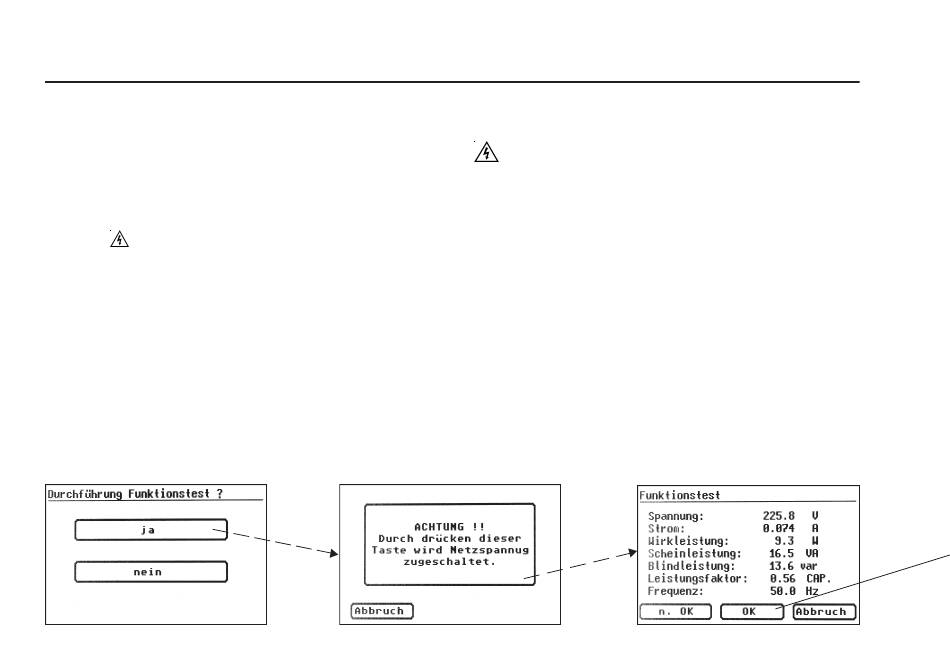

10.5 Funktionsprüfung
Mit der Taste [OK] gehen Sie weiter zum Menü ‚Funktionsprüfung'.
Vor der Zuschaltung der Netzspannung erscheint in der Anzeige eventuell
eine zusätzliche Warnmeldung. Der automatische Prüfablauf wird gestoppt,
nur nach einem Tastendruck geht es weiter (Abb. 35).
Nachdem Sie durch den Tastendruck die Zuschaltung der Funktionsprüfung
bestätigt haben, wechselt der Gerätetester zum Funktionstest-Bildschirm
über (Abb. 36).
Angezeigt werden die momentane Netzspannung, der Verbraucherstrom,
die Wirk-, Schein- und Blindleistung, der Leistungsfaktor und die
Netzfrequenz.
10.6 Prüfung der Aufschriften
Die in der Funktionsprüfung angezeigten Werte sollen an dieser Stelle mit
den Angaben auf dem Typschild des Prüflings verglichen werden.
Abb. 35
28
Vorsicht! Der Prüfling wird während der Prüfung mit
Netzspannung versorgt.
Abb. 36
