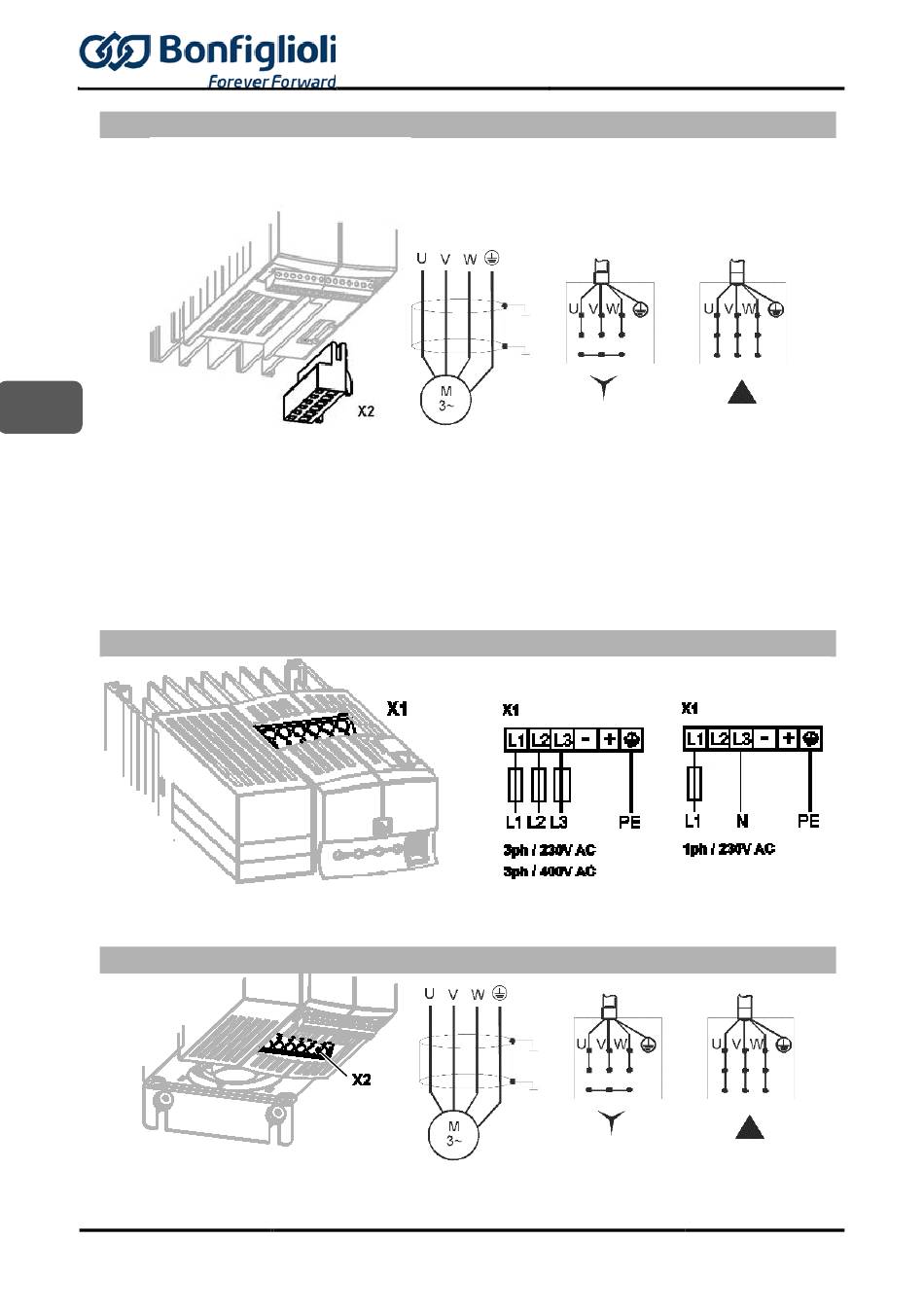

Collegamento motore
I
Per il collegamento del conduttore di protezione del cavo di rete e del
•
cavo del motore utilizzare le possibilità di collegamento previste dai mor-
setti X1 e X2. Non sono consentite altre possibilità di collegamento per il
conduttore di protezione del cavo di rete e del cavo del motore.
• Per collegare il reostato di frenatura utilizzare i morsetti R
4.2.2 ANG210 (4,0...9,2 kW) e 410 (5,5...15,0 kW)

Allacciamento alla rete

ANG 210-18 (4,0 kW): possibilità di collegamento monofase e trifase
ANG 210-19 (5,5 kW) e superiore: possibilità di collegamento trifase
Collegamento motore
24
Quick Start Guide ANG
e R .
b1 b2
