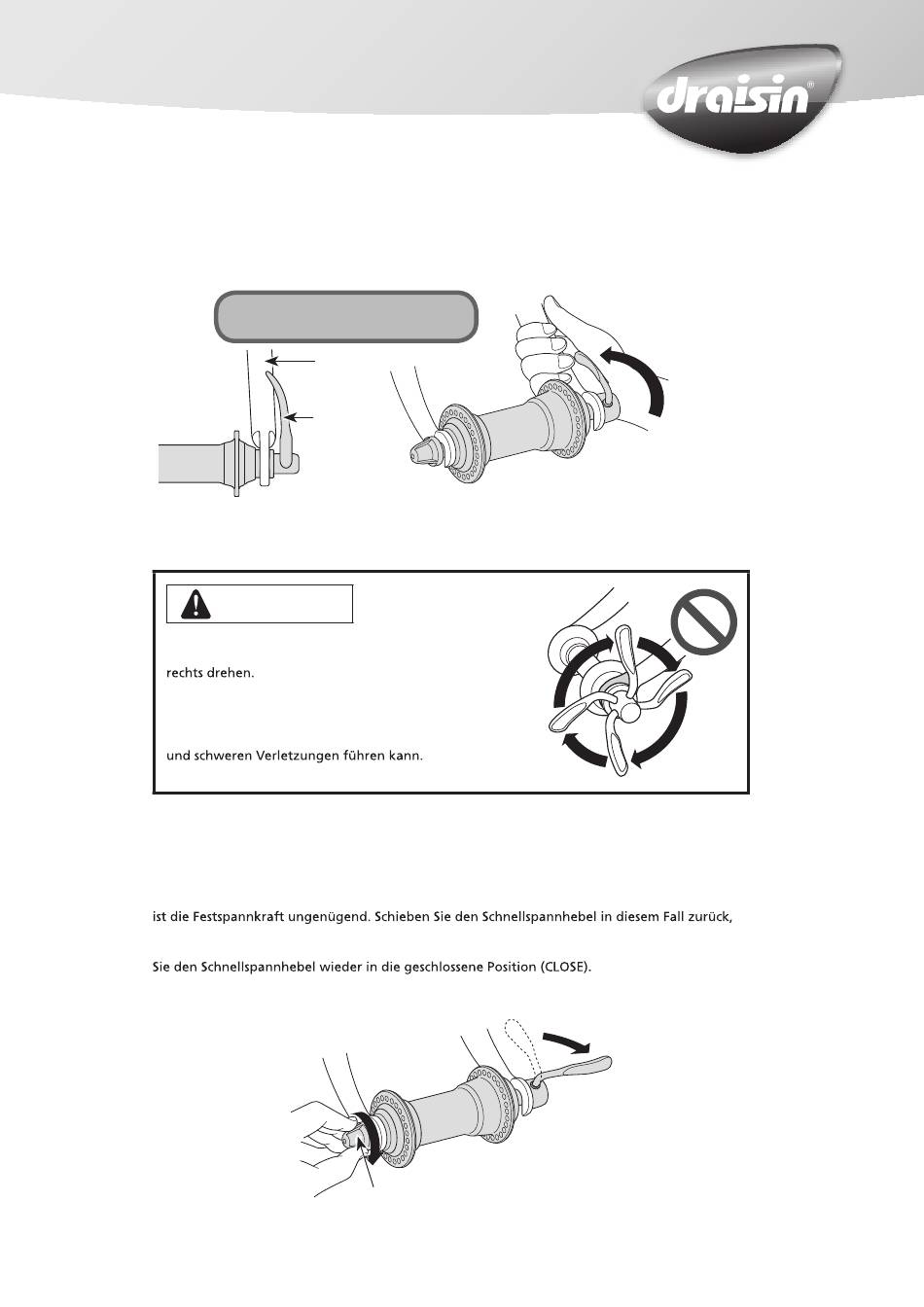

3. Mit den Fingern die Gabel anfassen, und den Schnellspannhebel kräftig mit der Handfl äche
schließen. Das vollständige Anziehen des Hebels erfordert einen erheblichen Kraftaufwand.
Die Seite des Hebels mit der Aufschrift "CLOSE" muss vom Fahrrad wegzeigen. Der Hebel
sollte vor oder parallel zur Gabel stehen, wie in der nachfolgenden Abbildung gezeigt.
Anzugsmoment:
5,0 -7,5 Nm
Gabel
Schnellspann-
hebel
VORSICHT
Befestigen Sie niemals ein Rad an einem Rahmen, indem
Sie den Schnellspanner wie in der Abbildung
Das Rad kann durch einfaches Drehen des
Schnellspannhebels nicht am Rahmen angebracht werden.
Bei unsachgemäßer Montage der Nabe kann sich das
Laufrad während der Fahrt lösen, was zu einem Sturz
Hinweis
Wenn sich der Schnellspannhebel leicht in die geschlossene Position (CLOSE) drücken lässt,
sodass er wieder parallel zur Nabe steht (wie unten dargestellt), und drehen Sie die
Einstellmutter nochmals im Uhrzeigersinn, um die Festspannkraft zu erhöhen. Bewegen
Einstellmutter
Geschlossene
Position (CLOSE)
