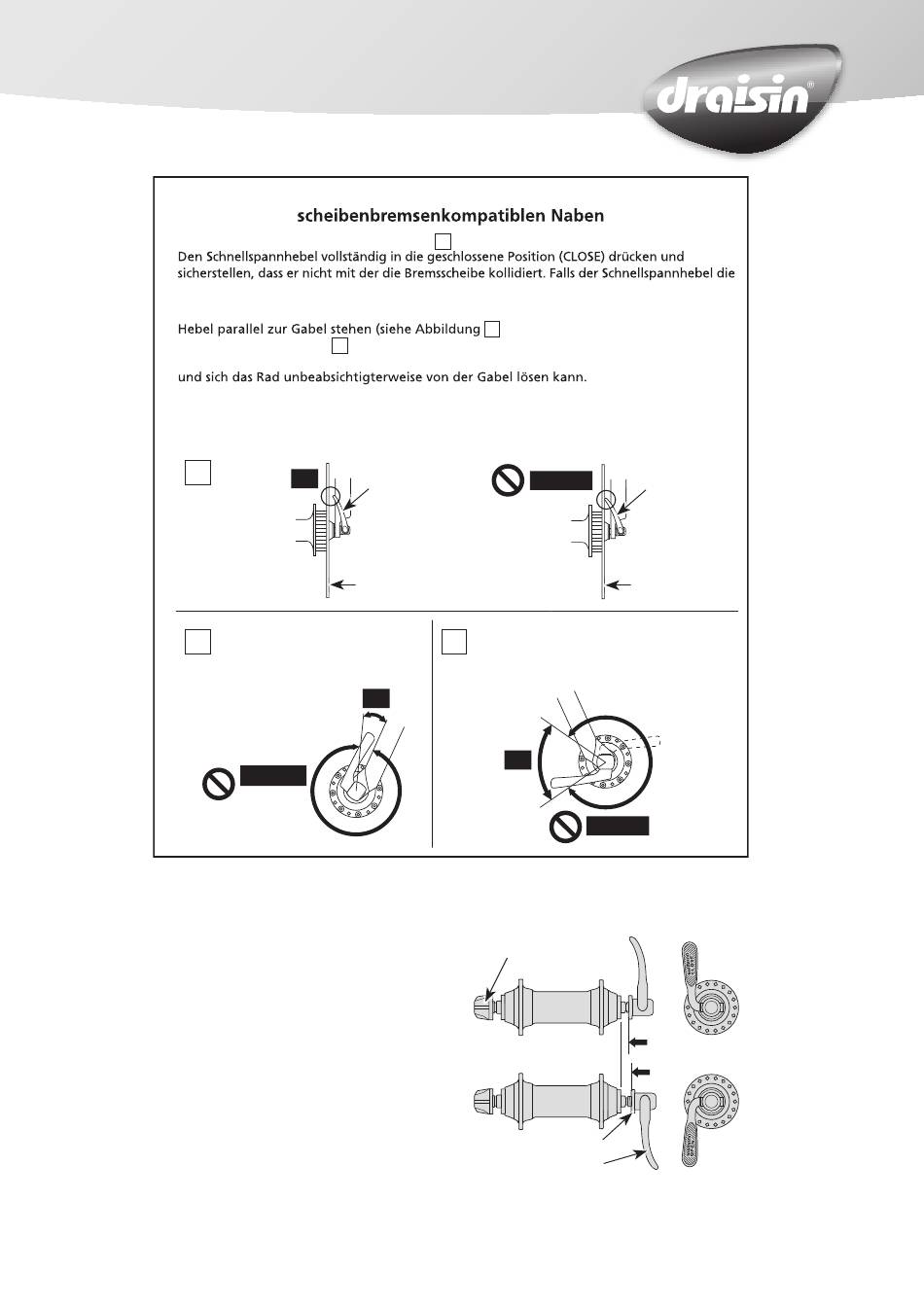

draisin Santorin Bedienungsanleitung Seite 31

Position des Schnellspannhebels an
• Den Schnellspannhebel wie in Abbildung 1 gezeigt an der Bremsscheibe anbringen.
Bremsscheibe beeinträchtigt, montieren Sie ihn auf der gegenüberliegenden Seite der Scheibe.
• Befi ndet sich der Schnellspannhebel in der geschlossenen Position (CLOSE), sollte der
zeigen (siehe Abbildung 2b ). Damit wird vermieden, dass Fremdkörper wie Zweige
während des Fahrens daran hängen bleiben, wodurch sich der Schnellverschluss öffnen
• Wenn der Hebel mit der Gabel kollidiert, kann der Hebel nicht vollständig schließen,
wodurch das Laufrad nicht sicher befestigt ist. Das Rad kann während der Fahrt abfallen,
wodurch es zu schweren Verletzungen kommen kann.
1
OK
2a
Hebel:
Rechte Seite von vorn auf das
Fahrrad gesehen
Nicht OK
Was ist ein Schnellspanner?
Der Hebel betätigt einen innenliegenden Nocken,
sodass die Laufräder im Handumdrehen
montiert und abgenommen werden können.
Funktionsweise des
Schnellspanners
Wenn der Schnellspannhebel in die
geschlossene Position (CLOSE) gebracht
wird, verschiebt sich die Hebelmutter nach
innen. Durch diese Kraft wird das Laufrad
im Rahmen festgeklemmt und sicher
gehalten.
2a ) oder zur Rückseite des Fahrrads
Schnell-
spannhebel
Bremsscheibe
2b
Hebel:
Linke Seite von vorn auf das Fahrrad
gesehen
OK
OK
Einstellmutter
Hebelmutter
Schnellspannhebel
Nicht OK
Schnell-
spannhebel
Bremsscheibe
Nicht OK
Geschlossene
Position (CLOSE)
Offene Position
(OPEN)
www.si.shimano.com
· 31
