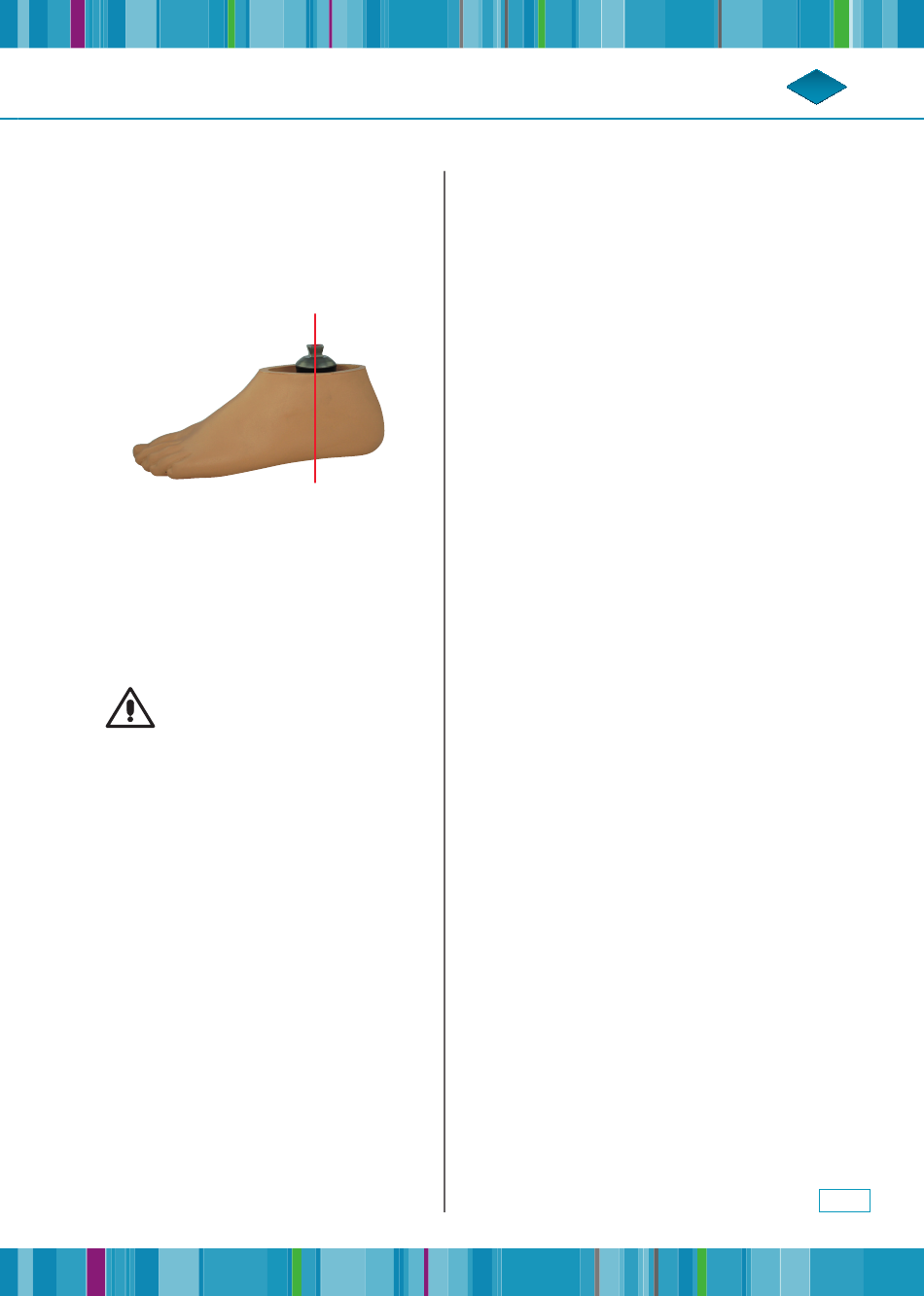

Berücksichtigen Sie die empfohlene Auf­
baulinie: TKA (Trochanter – Knee – Ankle)
Für den weiteren Aufbau der Prothese
den Pyramidadapter des Fußes mit einer
Pyramidaufnahme oder Rohradapter
Ihrer Wahl verbinden. Wir empfehlen den
Einsatz von Adaptionen aus unserem
Sortiment.
Bei der Montage der gewähl­
ten Adaption die Vorgaben des
entsprechenden Herstellers beachten,
bzgl. Anzugmoment und Vorgaben zur
Endmontage (z. B. Einsatz von Schrauben­
sicherung).
Single Axis Fuß Gebrauchsanweisung

• Aufbauoptimierung

Gelenkpuffer
Für den Single Axis Fuß sind die ante­
rioren und posterioren Gelenkpuffer in
jeweils 3 verschiedenen Festigkeiten
erhältlich.
In der Ganganalyse nach dem Prothesen­
aufbau ist zu prüfen, ob die eingesetzten
Gelenkpuffer ein optimales Gangbild
ergeben.
Hinweis:
Grundsätzlich wird empfohlen,
anterior und posterior Puffer gleicher
Festigkeit einzusetzen. Sofern indiziert,
sind jedoch unterschiedliche Festigkeiten
kombinierbar.
Zum Wechsel der Gelenkpuffer ge-
hen Sie folgendermaßen vor:
Die Sicherungsschraube der Gelenkachse
•
lösen.
Die Achse aus dem Fuß herausdrücken.
•
Das Knöchelgelenk aus dem Fuß
•
herausheben.
Den oder die Puffer austauschen, das
•
Knöchelgelenk wieder aufsetzen und
die Achse wieder einführen.
Mit einem 4mm Innensechskant von der
•
Unterseite des Fußes die Sicherungs­
schraube der Achse anziehen
FR
EN
DE
Nm).
(7
