8 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH
2.Systemübersicht
InSite pro M compact ist ein Überwachungssystem, das einen vollständigen Überblick über die
Systemleistung bietet und das Energie- und Anlagenmanagement ermöglicht.
Das System umfasst eine Steuereinheit für Unterverteiler (SCU100) und Feldgeräte, die mit der
Steuereinheit verbunden sind: Energie- und Leistungszähler, Stromsensoren sowie digitale Ein- und
Ausgabemodule (E/A-Module).
Die Eingangsmessungen und Zählerdaten werden über das Modbus RTU-Kommunikationsprotokoll
übertragen. Die Eingangsmessungen und Informationen von Stromsensoren und E/A-Modulen werden
über ein Flachkabel, den InSite-Bus, übertragen. Alle erfassten Daten können über die LAN-Schnittstelle
mit dem integrierten Webserver, Modbus TCP oder SNMP-Protokollen über die RS485-Schnittstelle,
beispielsweise Modbus RTU, angezeigt oder analysiert werden.

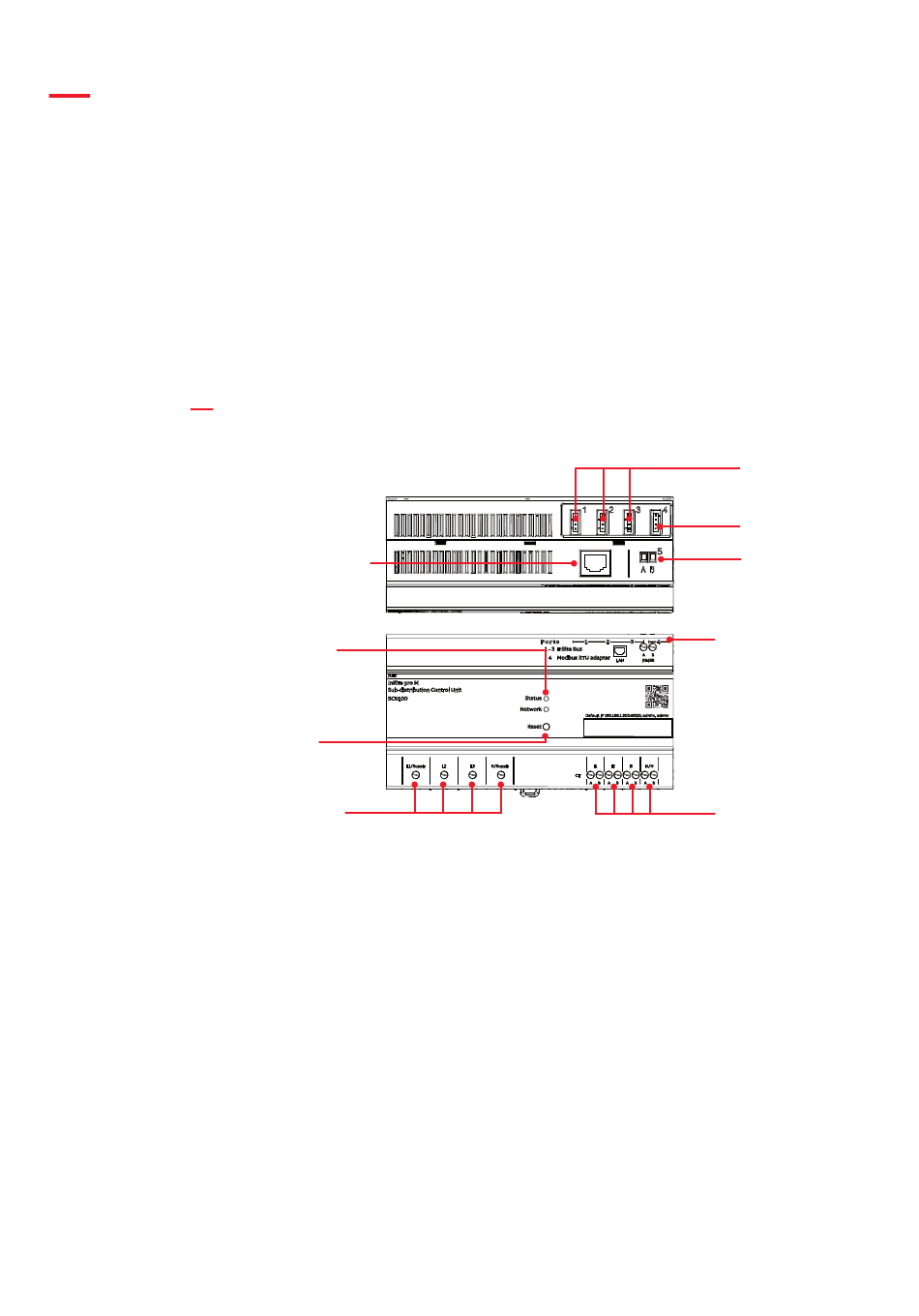

2.1.Steuereinheit für Unterverteiler SCU100
Drahtstärke max. 2,5 mm
Reset-Knopf
Mithilfe einer versenkten Taste kann das Gerät neu gestartet oder auf die Werkseinstellungen zurückgesetzt
werden.
• Durch Drücken der Taste für die Dauer von 3 bis weniger als 6 Sekunden wird das Gerät mit den aktuellen
Einstellungen neu gestartet.
• Wenn Sie die Taste länger als 10 Sekunden gedrückt halten, wird das Gerät auf die Werkseinstellungen
zurückgesetzt.
Schalten Sie das Gerät während des Reset-Prozesses nicht aus.
RJ45-Buchse für LAN-
Anschluss
LEDs
Reset-Knopf
Klemmen L1, L2, L3
2
InSite-Bus-Schnittstelle
mit bis zu 96 Sensoren/
Digitalkanälen - Ports
von 1 bis 3
Modbus RTU-Adapter
- Port 4
Klemme RS-485
Modbus (RTU) für
Datenexport - Port 5
Link zum
Benutzerhandbuch
Eingang für
Stromwandler
