14 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH

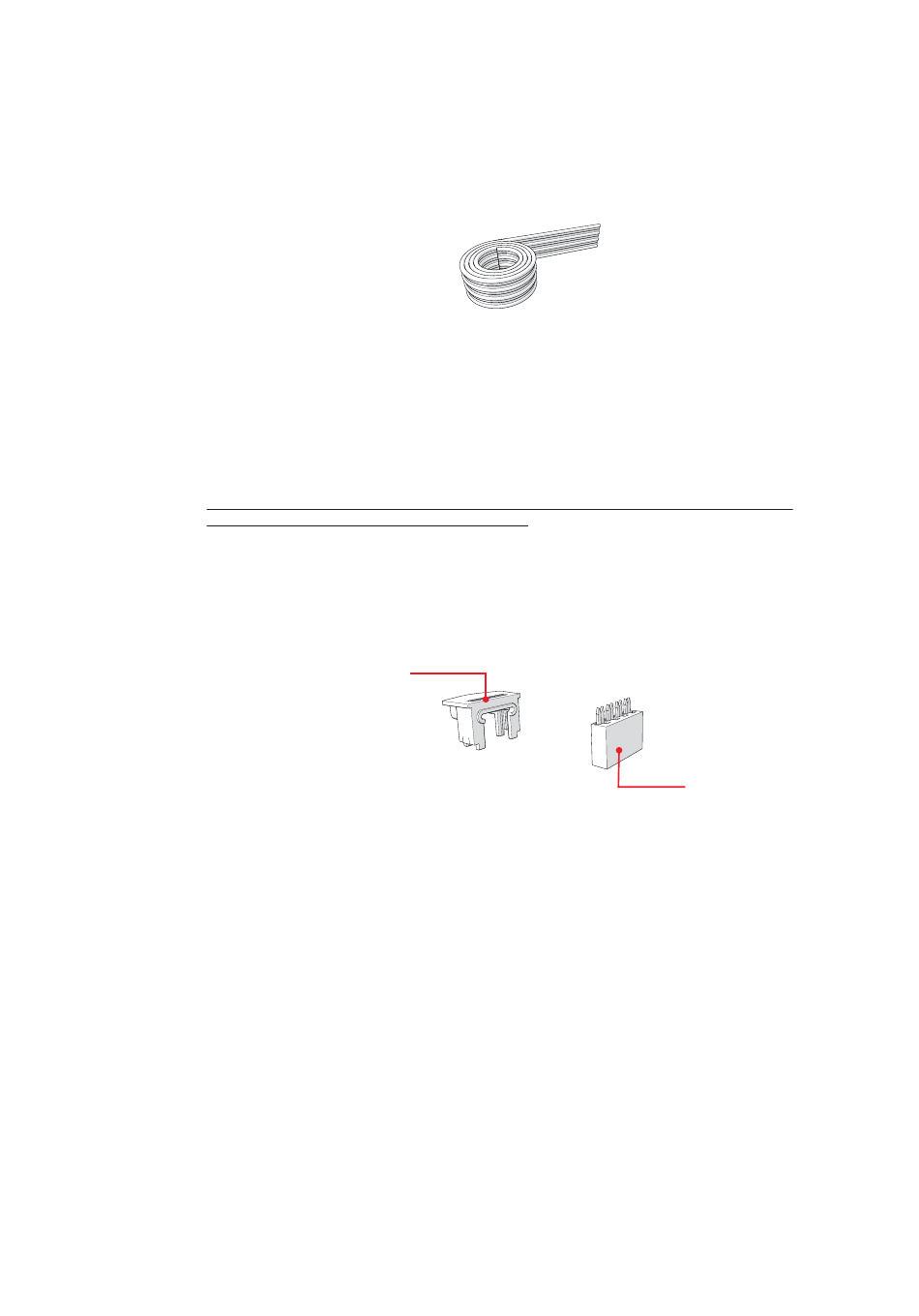

InSite-Flachkabel
Das INS105-Flachkabel ist ein 4-poliges Kabel zum Anschluss mehrerer Sensoren und E/A-Module an eine
Steuereinheit.
Bitte beachten Sie, dass die mögliche Kabellänge des InSite-Flachkabels von der Anzahl und Form der
Sensoren und der Anzahl der angeschlossenen E/A-Module abhängt.
• Die gesamte Flachkabellänge von 32 m für jede InSite-Bus-Leitung jeder Zentraleinheit darf nicht
überschritten werden.
• Flachkabel, die länger als ca. 15 m sind, können einen Abschlusswiderstand von 120 Ω zwischen den
beiden Innendrähten am entfernten Ende erfordern.
• Beachten Sie für das Flachkabel:
• Nur in geschlossenen Gehäusen verwenden
• Abstand von min. 5,5 mm zu nicht isolierten spannungsführenden Teilen halten
• Gegebenenfalls ist ein zusätzlicher Schutz gegen mechanische Beanspruchung oder UV-Strahlung
sicherzustellen.
• Interaktive Anleitung zur Berechnung der maximalen Kabellänge unter Berücksichtigung der
Geräteplatzierung ist als separates Tool verfügbar.
Steckerset
Der INS135-Steckverbindersatz enthält Steckverbindergehäuse und Steckverbinder zum Anschließen des
Flachkabels an die Sensoren.
35 x
Steckverbindergehäuse
35 x
Steckverbinder
