24 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH

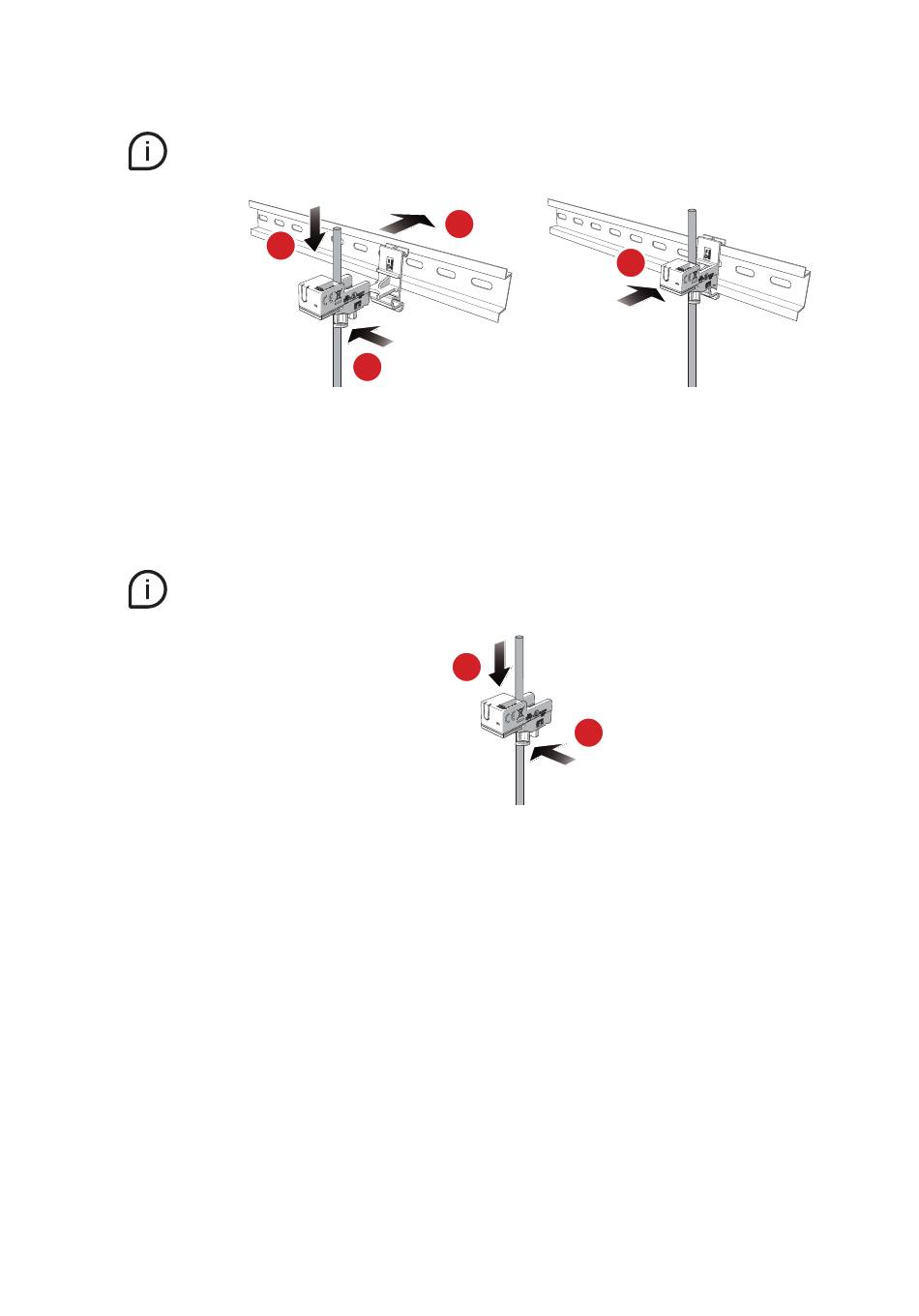

• Montage von Sensoren auf DIN-Schienen
Sensoren können auf allen 35-mm-DIN-Schienen (DIN 50022) montiert werden.
Das Kabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann
1. Arretieren Sie die Halterung auf der DIN-Schiene.
2. Führen Sie das Kabel durch die Öffnung am Sensor das installierte Gerät ein. Das Kabel muss im
Sensor isoliert werden.
3. Befestigen Sie das Kabel mit einem Kabelbinder.
4. Arretieren Sie den Sensor auf der DIN-Schiene.
• Montage der Kabelbindersensoren
Das Kabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann
1. Führen Sie das Kabel durch die Öffnung am Sensor das installierte Gerät ein.
2. Befestigen Sie das Kabel mit einem Kabelbinder.
2
3
1
4
1
2
