ABB INSITE PRO M COMPACT SCU100 Benutzerhandbuch Seite 10

10 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH

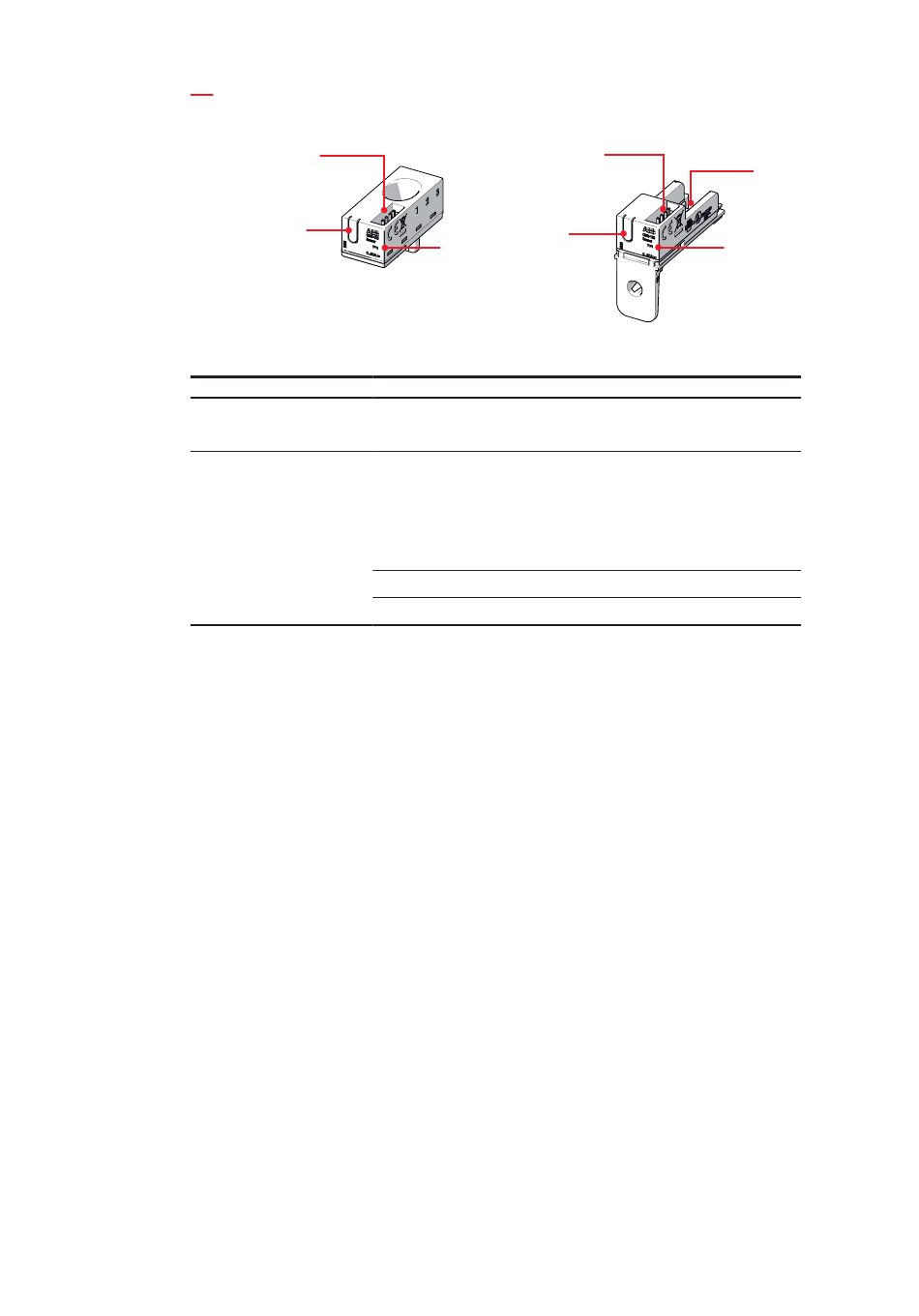

2.2.Stromsensoren
• Status LED-Status der Stromsensoren
Display
Ein
Aus
CMS -
Busschnittstelle
Taster
Funktion
Der Sensor ist online und im Messbetrieb. Es gibt eine Funktion
in der Konfiguration, um die LEDs aller Sensoren nach einer
bestimmten Zeit abzuschalten.
Der Sensor ist nicht an den InSite-Bus angeschlossen oder die
LED ist in der Konfiguration ausgeschaltet.
Sensor ist nicht zugeordnet.
Sensor im Zuweisungsprozess oder im Modus "Einstellung/
Abzweige". Dieser Sensor ist der Sensor, der der gelb markierten
Zeile auf dem Bildschirm für Webserver-Einstellungen
entspricht.
Langsam blinkend (1 Hz)
Schnell blinkend (2 Hz)
CMS -
Busschnittstelle
Taster
LED
Öffnung für den
elektrischen Leiter
LED
