12 SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH

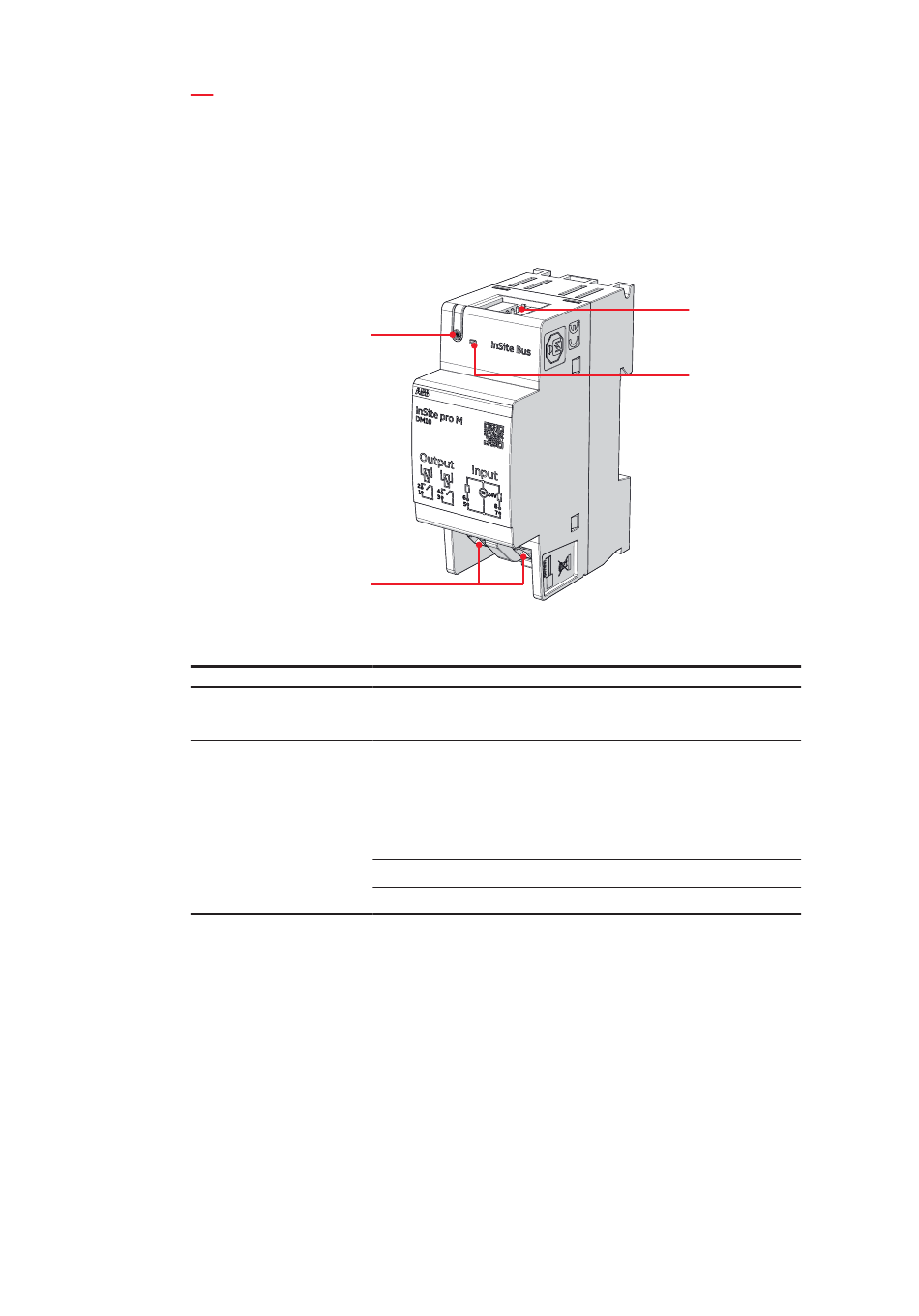

2.3.E/A-Module
Der Bereich der E/A-Module setzt sich zusammen aus:
• Eingangsmodul mit 4 Eingängen
• Ausgangsmodul mit 4 Ausgängen
• Eingangs- und Ausgangsmodul mit 2 Eingängen und 2 Ausgängen
• Modul-LED-Status:
Display
Ein
Aus
Taster
Schraubenlose
Klemmen
Funktion
Das Modul ist online und im Normalbetriebsmodus. Es gibt
eine Funktion in der Konfiguration, um die LEDs nach einer
bestimmten Zeit abzuschalten.
Das Modul ist nicht an den InSite-Bus angeschlossen oder die
LED ist in der Konfiguration ausgeschaltet.
Modul ist nicht zugeordnet.
Das Modul im Zuweisungsprozess oder im Modus "Einstellung/
E/A-Modul". Dieses Modul ist das Modul, das der gelb
markierten Zeile auf dem Bildschirm für die Webserver-
Konfiguration entspricht.
Langsam blinkend (1 Hz)
Schnell blinkend (2 Hz)
InSite-bus-
Schnittstelle
LED
