Montage von Stromsensoren

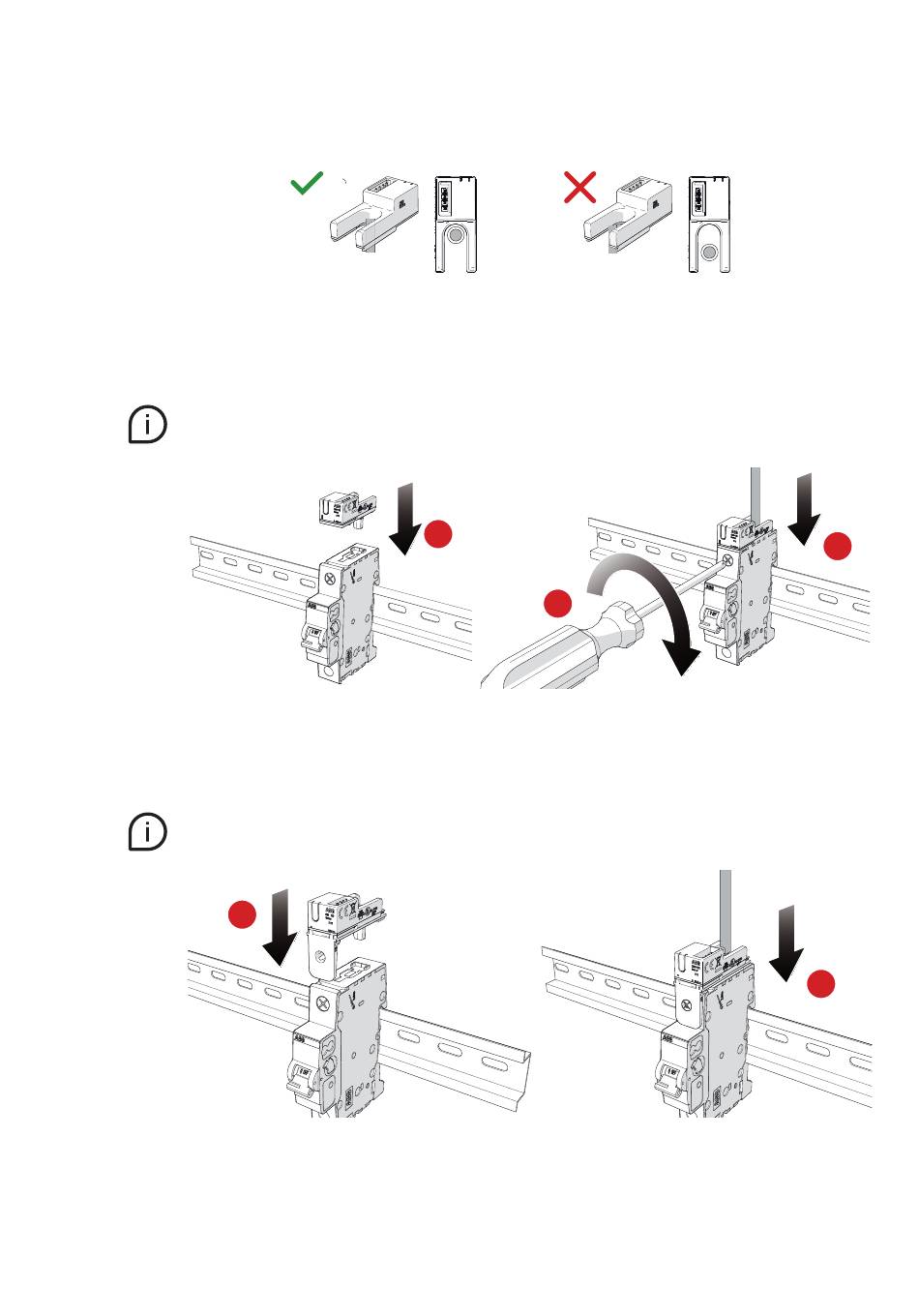

• Position des Kabels für Stromsensoren
Das Kabel darf nicht direkt über den Sensor gebogen werden. Wenn Sie Open-Core-Sensoren verwenden,
stellen Sie sicher, dass das Kabel an der richtigen Position ist, da es sonst zu Messfehlern kommen kann.
• Montage von System pro M compact- und SMISSLINE-Sensoren
Die Sensoren passen für alle ABB-Installationsgeräte mit Doppelklemmen.
Flachkabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann
1. Die Klemme des Installationsgeräts abschrauben. Den Metallstift des Messwertaufnehmers in den
hinteren Klemmenanschluss einstecken.
2. Führen Sie das Kabel durch die Öffnung des Messwertaufnehmers in das installierte Gerät. Das Kabel
muss im Sensor isoliert werden!
3. Ziehen Sie dann die Schraube fest.
Sensoren passen zu den ABB Sicherungsautomaten (S200, SMISSLINE) und FI/LS-Schaltern (SMISSLINE).
Flachkabel sollte den Sensor nicht belasten, da es sonst zu Messfehlern kommen kann
1
1. Schieben Sie den Messwertaufnehmer auf das Bestandsgerät, damit das Kabel durch die Öffnung des
Sensors verläuft.
2. Den Adapter des Sensors in die obere Bohrung des bereits installierten Geräts einrasten lassen.
