E/A-Module

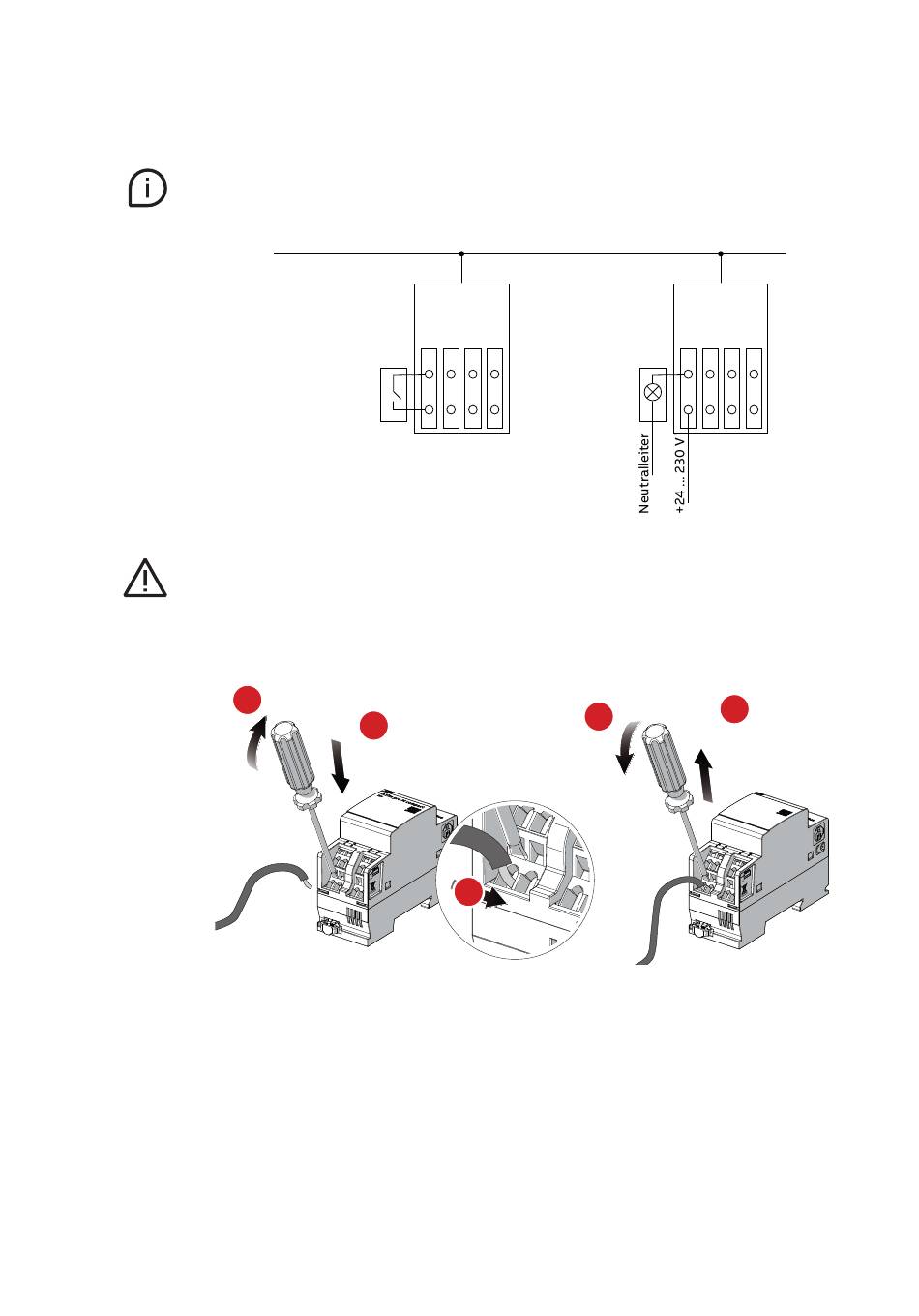

Der Anschluss von Eingangs- und Ausgangskanälen an Zubehör und externe Geräte ist in der folgenden
Abbildung dargestellt.
Zur Darstellung wird die Verbindung zu Signal-/Hilfskontakten und zu Lasten dargestellt.
InSite-Bus
InSite bus
Signal-/
signal/auxilliary
Hilfskontakte
contacts
Für Ausgangskanäle ist eine externe Stromversorgung mit Überstromschutz
(durch Sicherung oder interne Funktionalität) erforderlich.
- entweder 24 VDC
- oder 230 VAC
Schließen Sie Wechselstrom (AC) nicht an die Eingangsklemmen an, da dies das Gerät dauerhaft
beschädigen kann.
2
SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH
Input
2 4 6 8
1 3 5 7
1
3
Output
2 4 6 8
1 3 5 7
5
4
