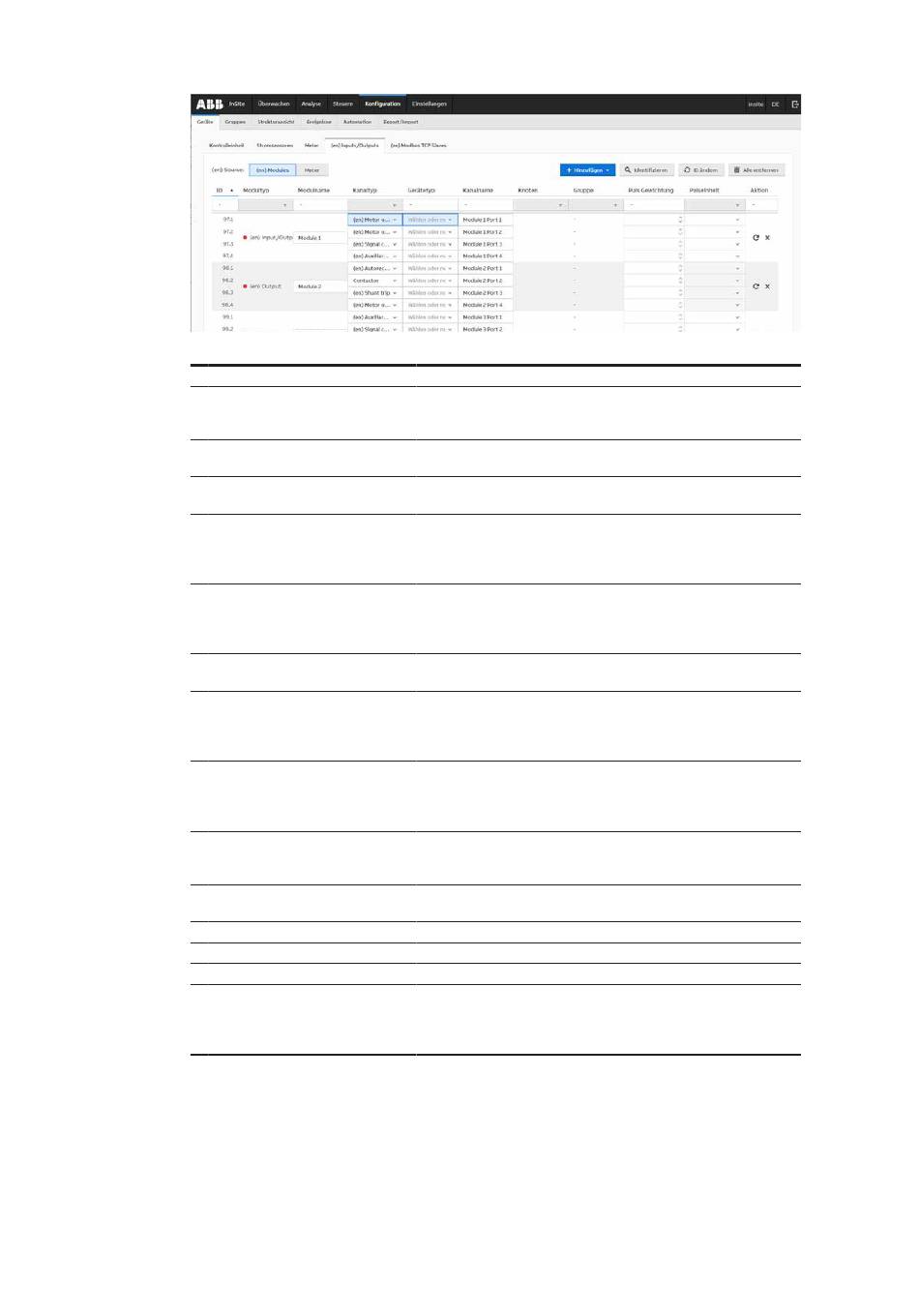

E/A-Moduldefinitionen
ID
Modultyp
Modulname
Kanaltyp
Gerätetyp
Kanalname
Knoten
Gruppe
Puls Gewichtung
Pulseinheit
Aktion
Reset
Entfernen
[Eine Zeile anklicken]
SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH
Modulidentifikationsnummer (zu diesem Zeitpunkt nicht
änderbar): beginnend ab 97, die letzte Ziffer gibt die
Kanalnummer des Moduls an.
Der Modultyp wird automatisch erkannt, wenn das Modul
hinzugefügt und zugewiesen wird.
Es ist möglich, den Modulnamen festzulegen
(max. 30 ASCII-Zeichen)
Es ist möglich, den Kanaltyp aus dem Dropdown-Menü
auszuwählen. Wenn ein neuer Kanaltyp benötigt wird,
kann ein neuer durch Eingabe eines neuen Kanaltyps
erstellt werden.
Es ist möglich, den Gerätetyp aus dem Dropdown-Menü
auszuwählen. Wenn ein neuer Gerätetyp benötigt wird,
kann ein neuer durch Eingabe eines neuen Gerätetyps
erstellt werden.
Es ist möglich, den Kanalnamen festzulegen
(max. 30 ASCII-Zeichen)
Definiert den Knoten, dem der Kanal in der
"Verzeichnisbaumansicht" zugeordnet ist. Das Feld wird
automatisch ausgefüllt, sobald der Kanal auf der Seite
"Verzeichnisbaumansicht" konfiguriert wurde.
Definiert der Gruppe, der der Kanal in der
Gruppenkonfiguration hinzugefügt wird. Das Feld wird
automatisch ausgefüllt, sobald der Kanal auf der Seite
"Gruppen" hinzugefügt wurde.
Im Falle eines Pulstyp-Kanals ist es möglich, das
Gewicht für die empfangenen Impulse zu definieren. Die
Mindestanzahl ist -10000
Im Falle eines Pulstyp-Kanals ist es möglich, die
Maßeinheit aus dem Dropdown-Menü auszuwählen.
Setzt alle Einstellungen des zugehörigen Moduls zurück
Entfernt das zugehörige Modul
Durch Anklicken einer Zeile wird die Zeile hellblau
markiert und das entsprechende Kästchen aktiviert.
Zusätzlich beginnt die LED des ausgewählten Sensors zu
blinken.
