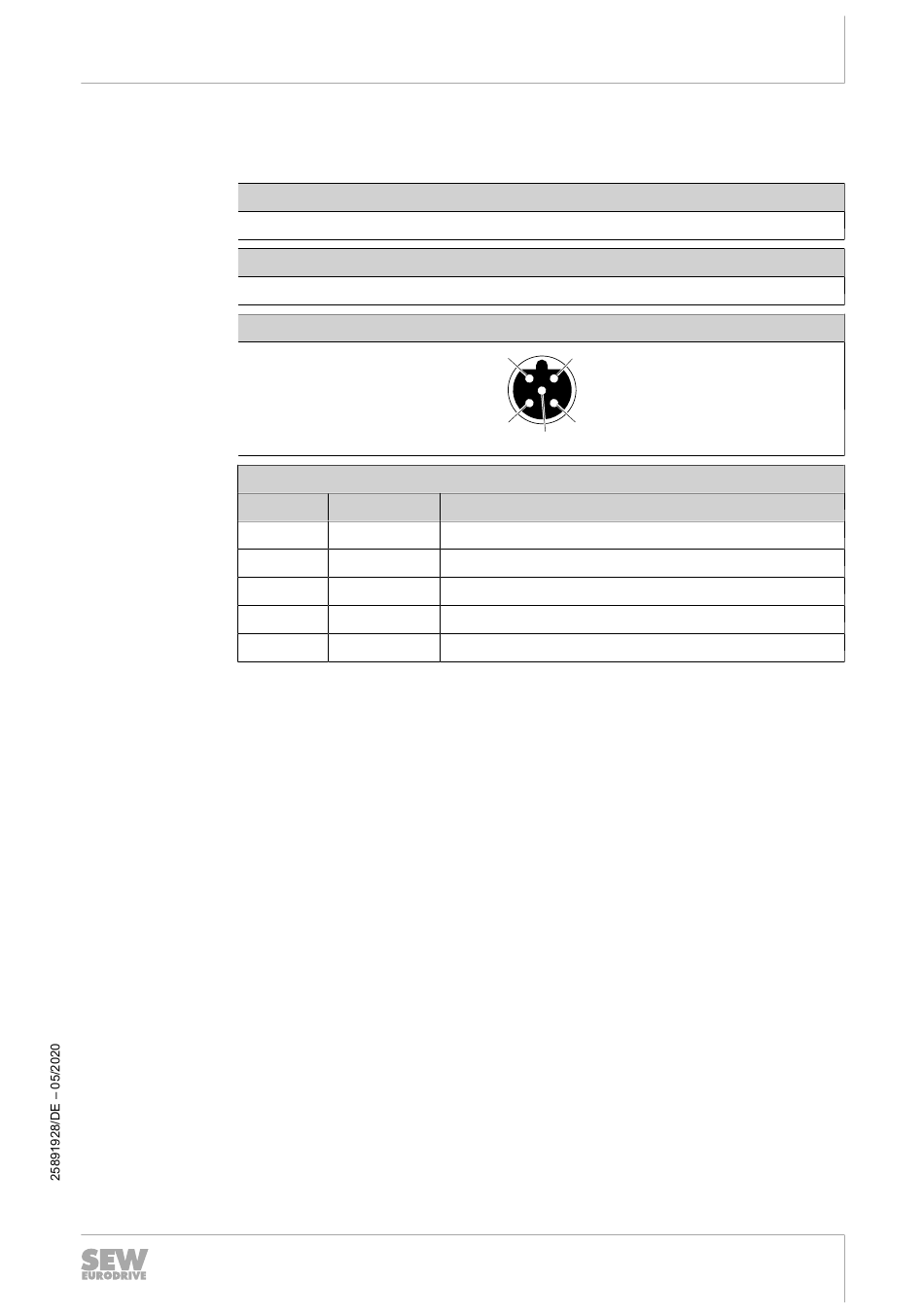

5.10.8 X4142: Engineering-Schnittstelle
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Engineering-Schnittstelle (CAN)
Anschlussart
M12-SPEEDCON, 5-polig, female, B-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
1
2
3
4
5
1) Diesen Ausgang dürfen Sie nur zur Versorgung für Komponenten von SEW-EURODRIVE verwenden.
1
4
Signal Beschreibung
Res. Reserviert
24V_OUT DC-24-V-Hilfsausgang
0V24_OUT 0V24-Bezugspotenzial
CAN_H Anschluss CAN High
CAN_L Anschluss CAN Low
Elektrische Installation
Belegung der optionalen Steckverbinder
2
3
5
1)
1)
