• SS1(c) (SS1-t) (Sicherer Stopp 1, mit Zeitsteuerung gemäß EN 61800-5-2) durch
geeignete externe Ansteuerung (z. B. Sicherheitsschaltgerät mit zeitverzögerter
Abschaltung).
Folgender Ablauf ist einzuhalten:
– Antrieb mit geeigneter Verzögerungsrampe über die Sollwertvorgabe verzö-
gern.
– Abschalten des STO-Eingangs (= Auslösen der STO-Funktion) nach einer fest-
gelegten sicherheitsgerichteten Zeitverzögerung.
Diese Antriebssicherheitsfunktion entspricht einem gesteuerten Stillsetzen gemäß
EN 60204 1, Stoppkategorie 1.

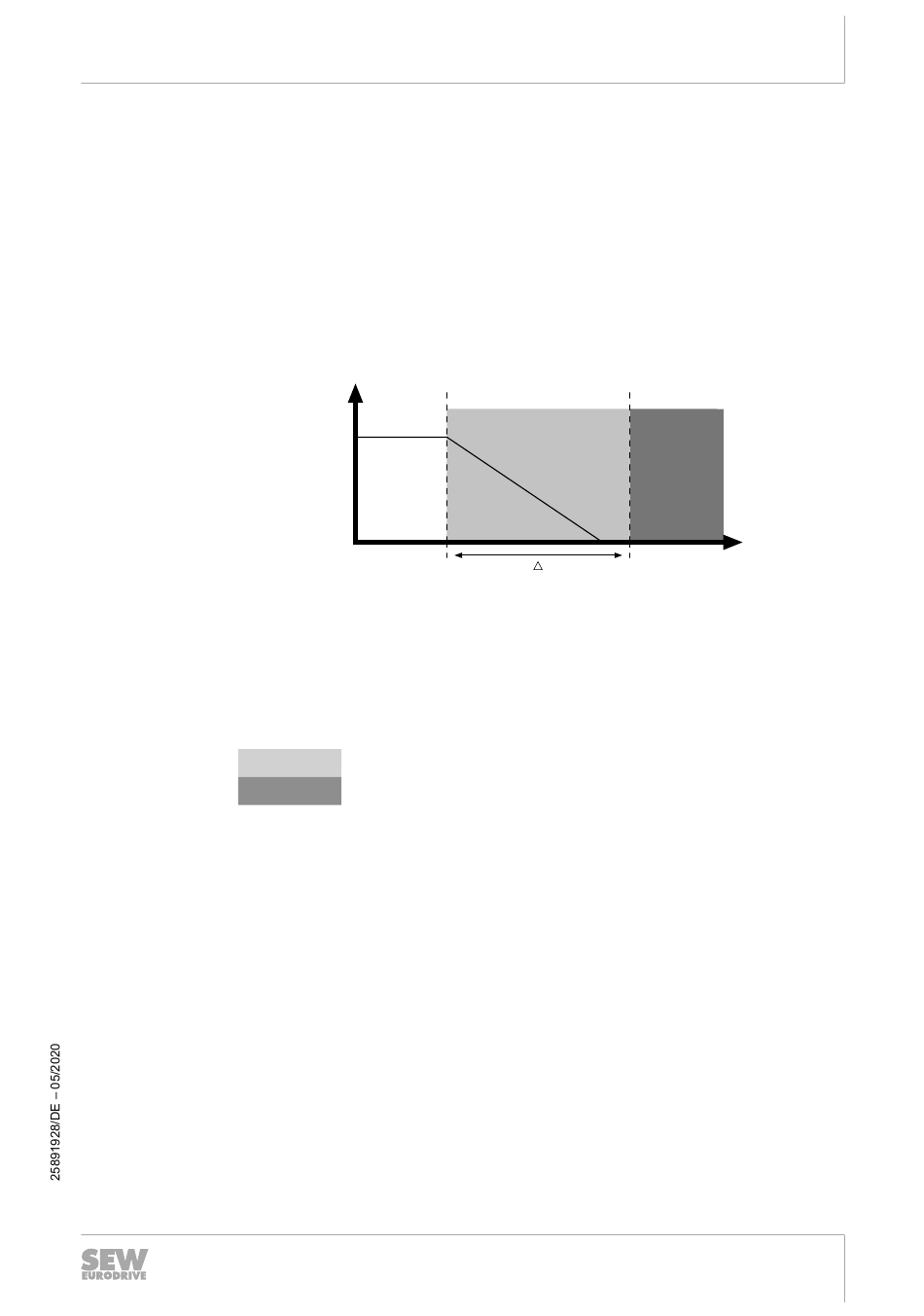

Folgende Abbildung verdeutlicht die Funktion SS1(c) (SS1-t):
v
v Geschwindigkeit
t Zeit
t Zeitpunkt, an dem die Bremsrampe eingeleitet wird
1
t Zeitpunkt, an dem STO ausgelöst wird
2
Δt Verzögerungszeit, bis STO ausgelöst wird
Bereich der sicheren Zeitverzögerung
Bereich der Abschaltung
t t
1
Betriebsanleitung – MOVIMOT
Funktionale Sicherheit
Integrierte Sicherheitstechnik
t
t
2
