Inbetriebnahme
6
Bedienelemente
6.4.2 Potenziometer f1
102
Betriebsanleitung – MOVIMOT
ACHTUNG
Verlust der zugesicherten Schutzart durch nicht oder fehlerhaft montierte Ver-
schluss-Schraube des Potenziometers.
Beschädigung des Geräts.
• Schrauben Sie nach der Einstellung des Sollwerts die Verschluss-Schraube des
Potenziometers mit Dichtung wieder ein.
Am Potenziometer f1 stellen Sie den Geschwindigkeitssollwert f1 ein.
• Im Easy-Modus ist die Einstellung des Sollwerts am Potenziometer f1 immer aktiv.
• Im Expert-Modus können Sie den Potenziometer f1 deaktivieren. In diesem Fall ist
der parametrierbare Ersatzwert als Geschwindigkeitssollwert f1 aktiv.

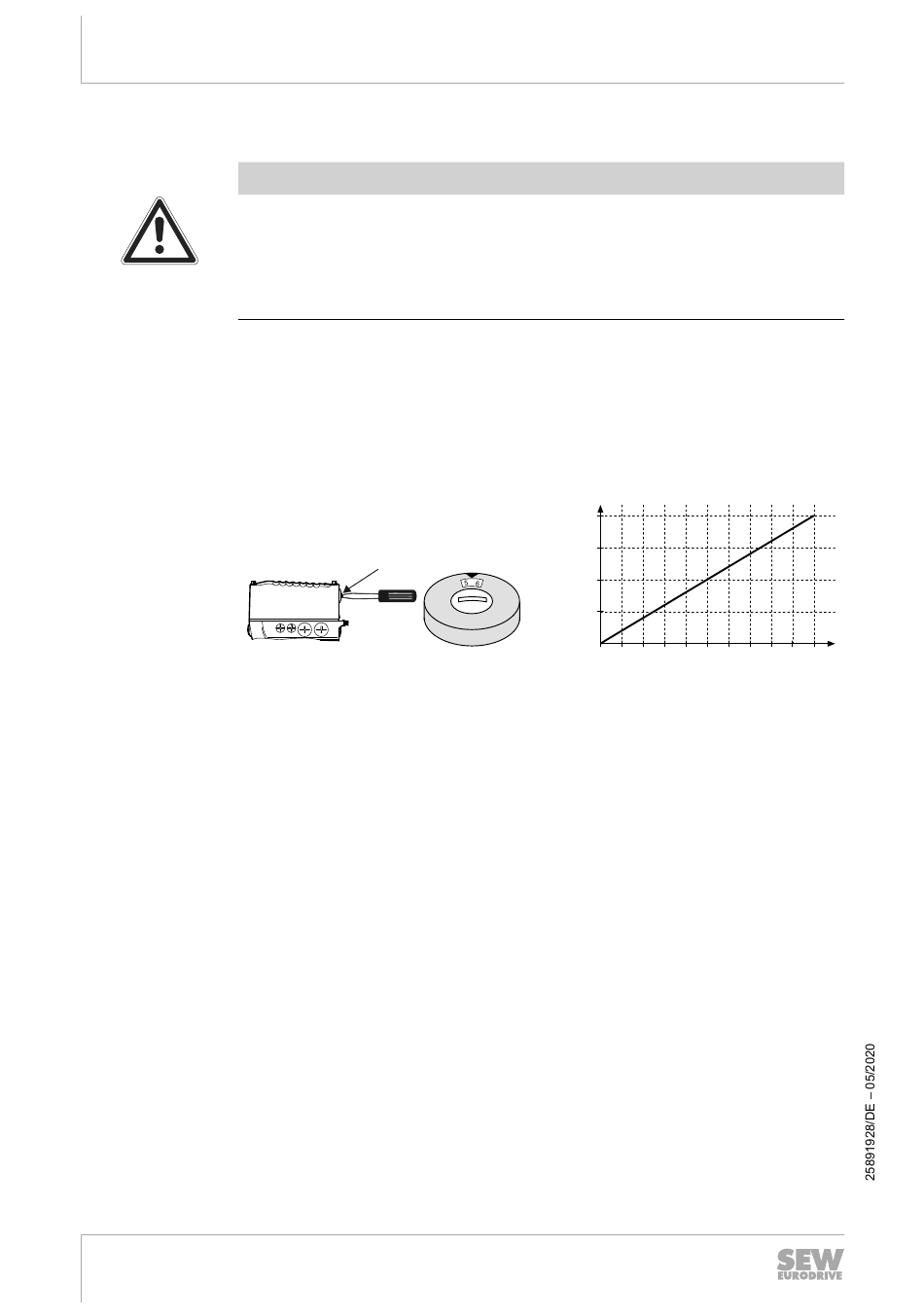

Das folgende Bild zeigt die Skalierung des Geschwindigkeitssollwerts f1 mit dem Po-
tenziometer f1:
f1
1) Je nach gewählter Drehrichtung wird der Parameter Applikationsgrenze positiv
oder der Parameter Applikationsgrenze negativ zur Skalierung des Geschwindig-
keitssollwerts f1 verwendet.
Die Applikationsgrenze finden Sie im Parameterbaum von MOVISUITE
Funktionen > Überwachungsfunktionen > Grenzwerte > Applikationsgrenzen.
®
advanced
Geschwindigkeitssollwert f1
1)
Applikationsgrenze
100
%
75
50
25
0 1 2 3 4 5 6 7 8 9 10
Potenziometer-Stellung
29011977739
®
