6.7 Inbetriebnahme mit Bediengerät CBG21A
Die Inbetriebnahme mit dem Bediengerät CBG21A können Sie mithilfe der Symbolik
und den Funktionen am Farbdisplay intuitiv durchführen.
6.7.1 Bediengerät CBG21A

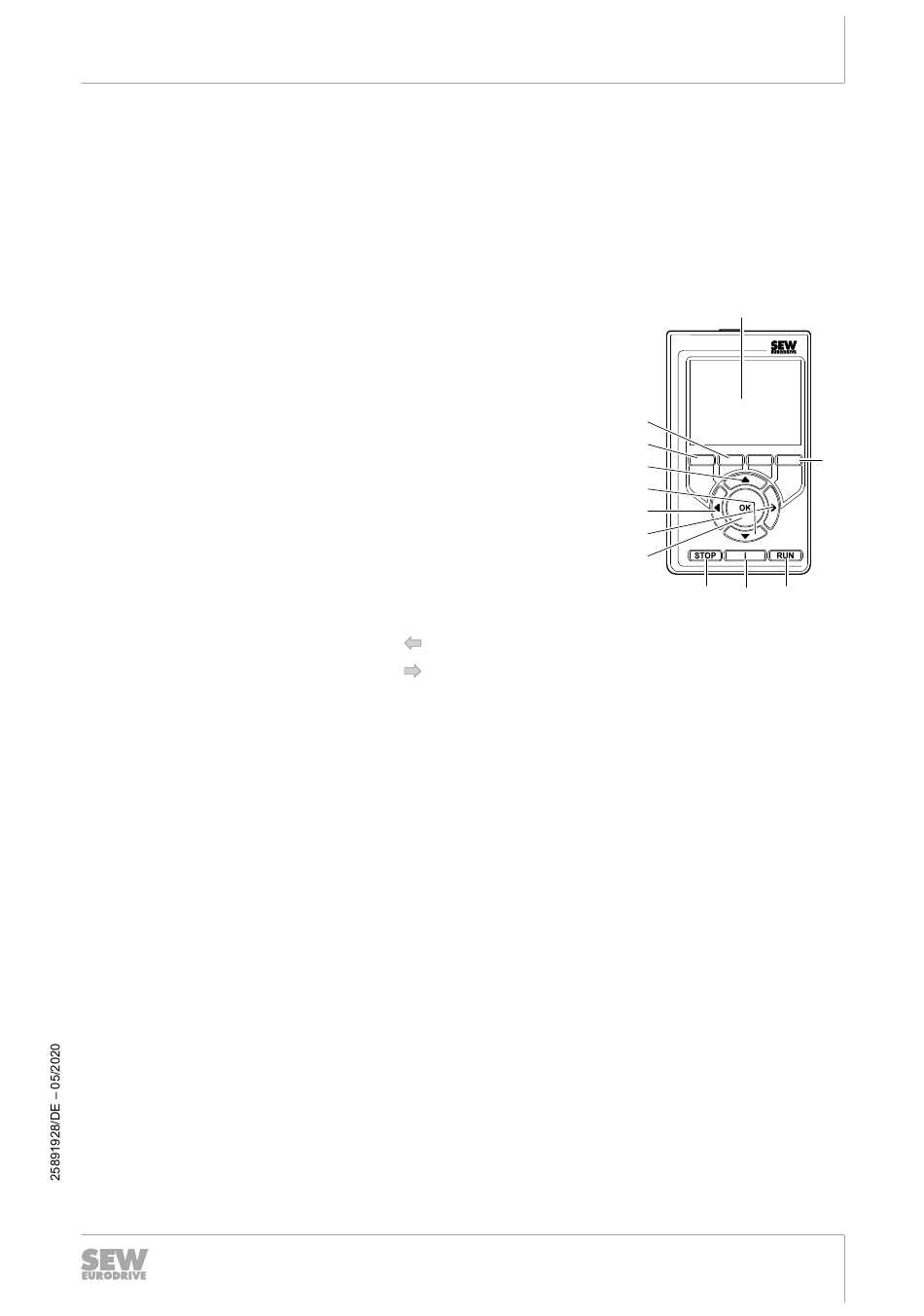

Das folgende Bild zeigt das Bediengerät CBG21A:
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
Bedienung
Feld aktivieren.
Zahlen eingeben.
Farbdisplay
Funktionstasten
(Funktion gemäß der unteren Zeile auf dem
Farbdisplay)
Taste <RUN>
Taste <i>
Taste <STOP>
Taste <OK>
Taste <►>
Taste <◄>
Taste <▼>
Taste <▲>
Funktionstaste < >
Funktionstaste < >
Wählen Sie ein Feld mit den Pfeiltasten <◄>/<►>/<▲>/<▼>.
Aktivieren Sie das Feld mit der Taste <OK> .
Wechseln Sie zwischen den Stellen innerhalb einer Zahl mit
den Pfeiltasten <◄>/<►>. Die editierbare Stelle der Zahl ist
farbig hinterlegt.
Ändern Sie den Wert der Zahl mit den Pfeiltasten <▲>/<▼>.
Quittieren Sie die Zahl mit der Taste <OK>.
Inbetriebnahme mit Bediengerät CBG21A
(Start)
[12]
[11]
(Information)
[10]
(Stopp)
[9]
(Quittierung)
[8]
(links)
[7]
[6]
(rechts)
(ab)
(auf)
(zurück)
(weiter)
Betriebsanleitung – MOVIMOT
Inbetriebnahme
6
[1]
[2]
[5] [4] [3]
