Betrieb

7.1

Lasttrennschalter

Stromschlag durch gefährliche Spannungen an den Netzklemmen.
Der Lasttrennschalter trennt den Elektronikdeckel von der Spannungsversorgung.
Die Klemmen des Geräts stehen weiterhin unter Spannung.
•
•
•
ACHTUNG
Erhöhter Verschleiß der Schaltkontakte.
Zerstörung der Schaltkontakte.
•
Der Lasttrennschalter vom Gerät dient dazu, die Spannungsversorgung zum Elektro-
nikdeckel zu unterbrechen. Der Rückmeldekontakt (Öffner) des Lasttrennschalters
wirkt auf den Digitaleingang DI08 des Geräts. Sofern das Gerät mit 24 V DC gestützt
wird, kann der Status des Lasttrennschalters über den Digitaleingang DI08 abgefragt
werden.

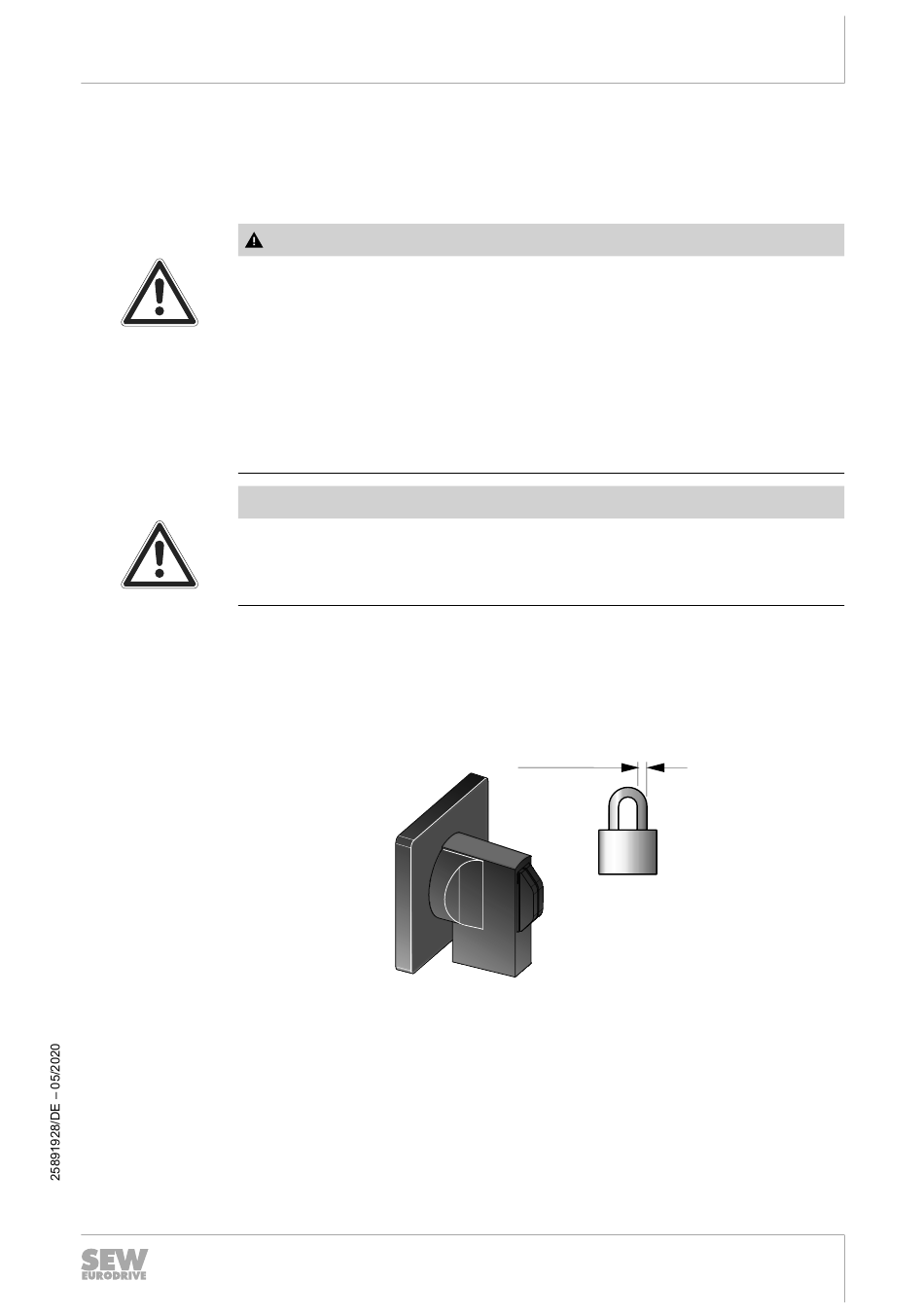

Der Lasttrennschalter ist 3-fach abschließbar.
7.2 Binärsteuerung
Das Verhalten der Antriebseinheit hängt von folgenden Faktoren ab:
•
•
Die folgende Tabelle beschreibt die Steuerfunktionen in Verbindung mit den vordefi-
nierten Konfigurationen der digitalen Eingänge.
WARNUNG
Bei vorschriftsmäßiger Installation sind die Klemmen des Geräts berührsicher
ausgeführt.
Sichern Sie das Gerät gegen unbeabsichtigtes Zuschalten der Spannungsversor-
gung.
Warten Sie mindestens folgende Zeit, bevor Sie den Elektronikdeckel abnehmen:
5 Minuten
Vermeiden Sie das Schalten des Lasttrennschalters unter Last.
Gewählte Konfiguration der digitalen Eingänge.
Status der digitalen Eingänge.
Ø 5 – Ø 8 mm
