Installationstopologie

5.4 Installationstopologie
46
Betriebsanleitung – MOVIMOT

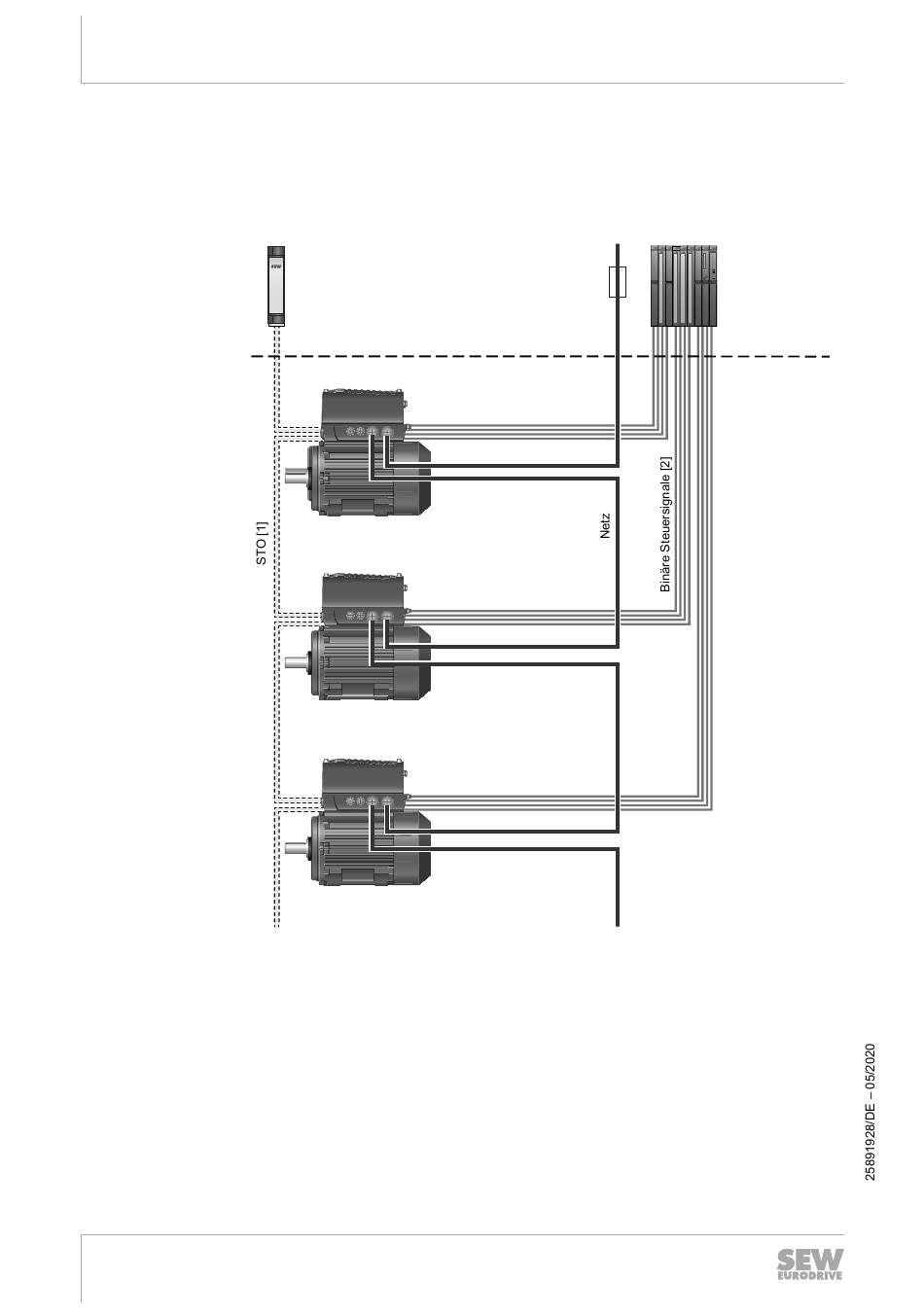

Das folgende Bild
®
MOVIMOT advanced:
Sicherheitsschaltgerät
DBC..
MOVIMOT
advanced
DBC..
MOVIMOT
advanced
DBC..
MOVIMOT
advanced
[1] Die maximal zulässige Leitungslänge der STO-Leitung zwischen dem Sicher-
heitsschaltgerät und der letzten Antriebseinheit beträgt 100 m.
[2] Ansteuerung über bis zu 4 Binärsignale und 1 Analogsignal.
®
advanced
zeigt eine prinzipielle
Vorsicherung/
Leitungsschutz
®
®
®
Installationstopologie
Netz Steuerung
Schaltschrankebene
Feldebene
32218059147
mit
