Elektrische Installation
5
Belegung der optionalen Steckverbinder
5.10.3 X2242: AC-400-V-Anschluss (OUT)
72
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
AC-400-V-Anschluss (OUT)
Anschlussart
MQ15-X-Power, female, Steckverbinder mit Überwurfmutter, Fa. MURR Elektronik,
(Strombelastung max. 16 A)

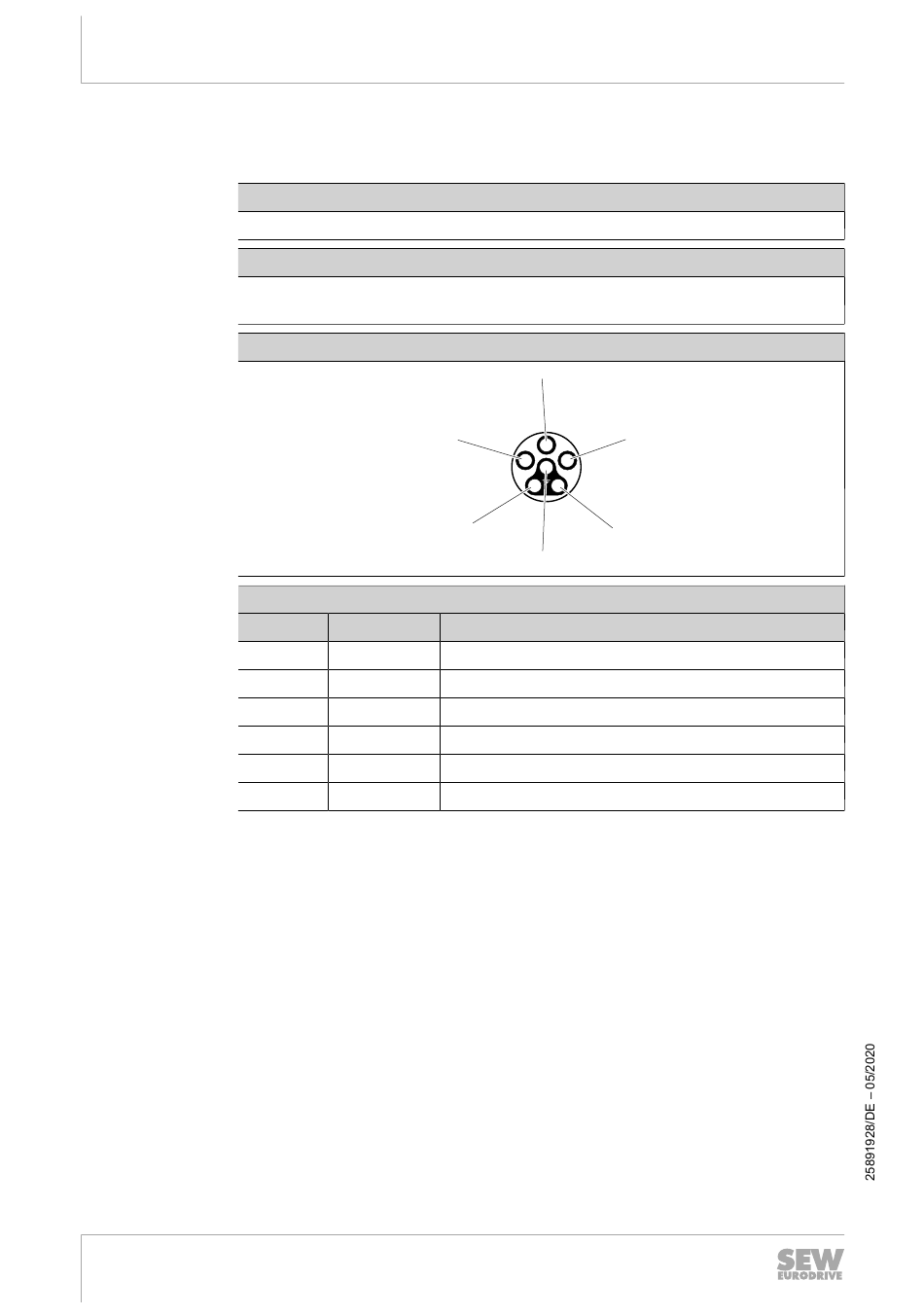

Anschlussbild
Belegung
Kontakt Signal
1 L1
2 L2
3 L3
PE PE
A Res.
B Res.
®
advanced
2
3
A
B
PE
Beschreibung
Anschluss Netz, Phase L1 (OUT)
Anschluss Netz, Phase L2 (OUT)
Anschluss Netz, Phase L3 (OUT)
Anschluss Schutzleiter
Reserviert
Reserviert
1
