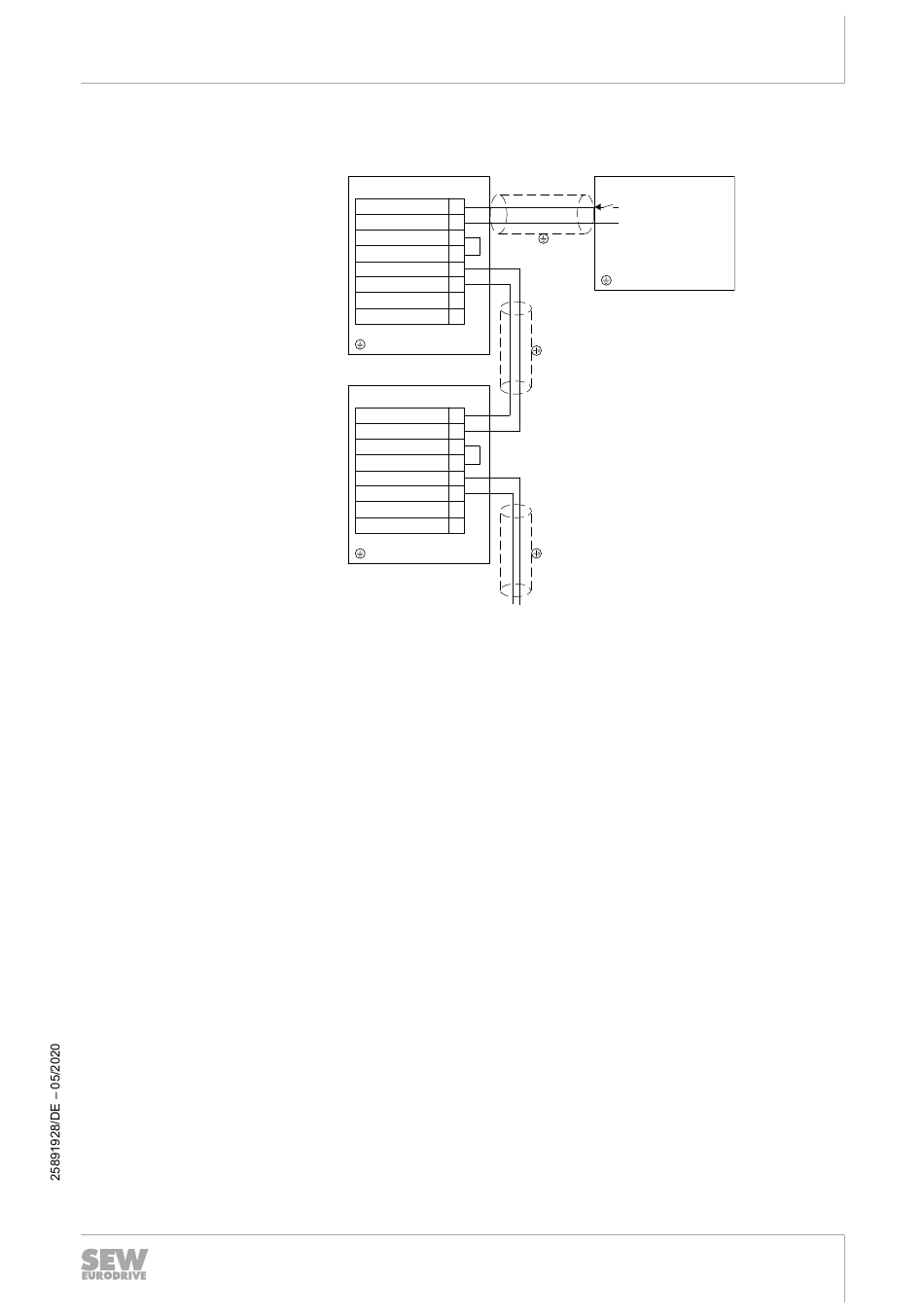

STO-Gruppenabschaltung 1-polig, P-schaltend
[1] Antriebseinheit
[2] Externe Sicherheitssteuerung
[1]
X9
F_STO_P1
1
F_STO_M
11
F_STO_P2
21
F_STO_P1
2
F_STO_M
12
F_STO_P2
22
0V24_OUT
3
24 V_OUT
4
[1]
X9
F_STO_P1
1
F_STO_M
11
F_STO_P2
21
F_STO_P1
2
F_STO_M
12
F_STO_P2
22
0V24_OUT
3
24 V_OUT
4
Funktionale Sicherheit
Anschlussvarianten
[2]
F-DO_P
GND
