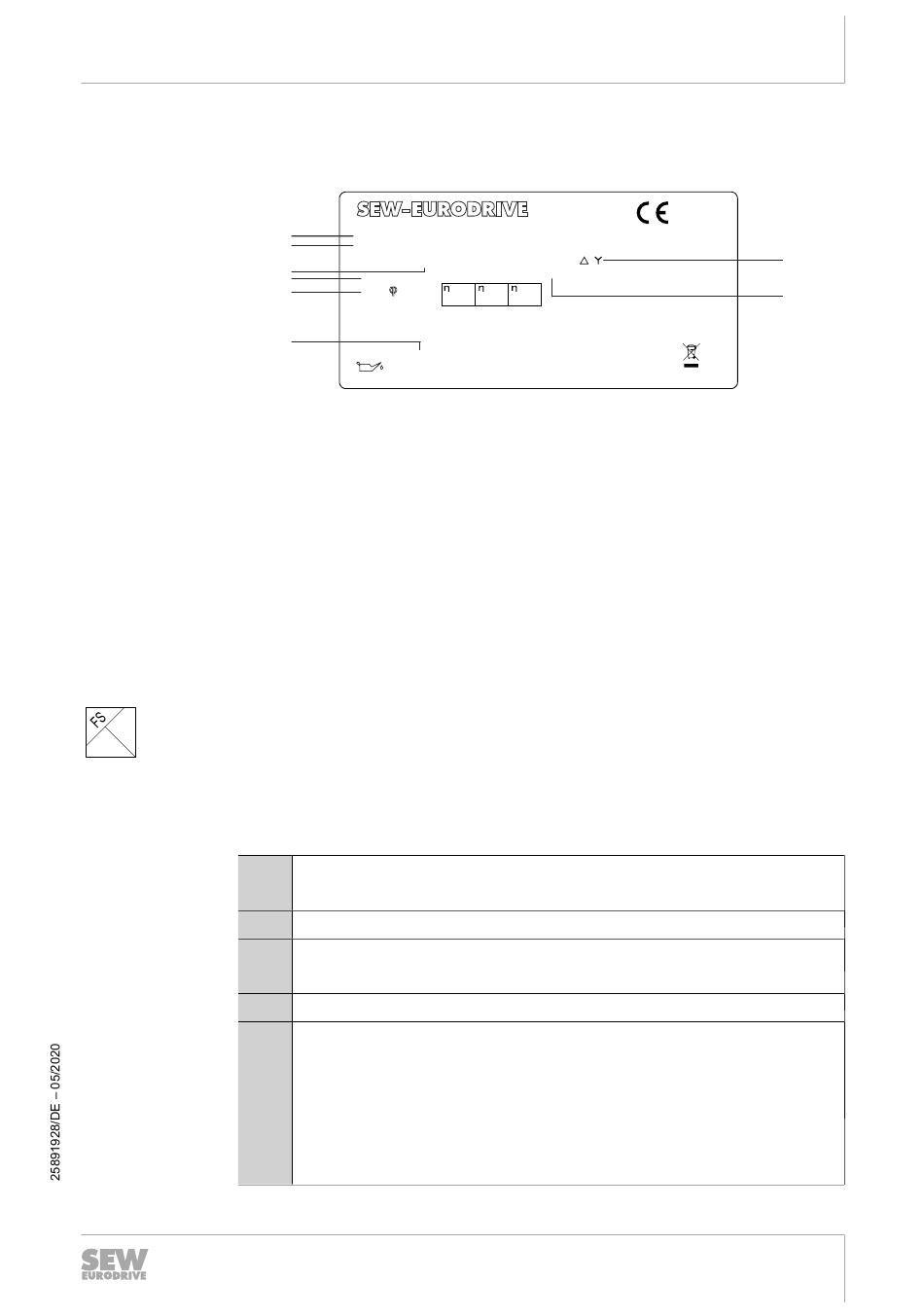

Typenschild des Motors
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
Beschreibung FS-Logo
Das FS-Logo auf dem Typenschild richtet sich nach der jeweils verbauten Kombinati-
on sicherheitsgerichteter Komponenten.
Folgende Varianten des FS-Logos sind möglich:
Gerät mit STO-Anschluss über Klemmen oder Steckverbinder
01
3.4.2 Typenbezeichnung
Die folgende Tabelle zeigt die Typenbezeichnung der Antriebseinheit:
87
DRN Produktfamilie
80
Beispiel Typenschild und Typenbezeichnung Antriebseinheit
76646 Bruchsal / Germany
[1]
KA47 DRN80M
[2] 01.1234567890.0001.20
Hz 50 r/min 1440/74
[3]
[4] kW 0.75 S1
[5] Cos 0,74
Th.Kl. 130(B)
[6]
i 19,58 Nm 97
CLP 220 Miner.Öl/0.8 l
kg 31.000
Typenbezeichnung des Motors
Seriennummer
Nenndrehzahl des Motors/ der Abtriebswelle bei Nennfrequenz
Nennleistung des Motors
Leistungsfaktor des Motors (Leistungsfaktor der Antriebseinheit = 0.99)
Nennmoment des Motors
Nennspannung des Motors (nach Verschaltungsart)
Nennstrom des Motors (nach Verschaltungsart)
1)
R Baureihe Getriebe
R = Vorschaltgetriebe
Baugröße Getriebe
DRN = Asynchronmotor Baureihe DRN
Baugröße 71 | 80 | 90 | 100
S Baulänge
S = Short
M = Medium
L = Long
MK = Medium (Kurzversion)
LS = Long (Kurzversion)
VPWM 3~IEC60034
Inverter duty
V230/400
/
A3,05/1,75
100% 75% 50%
82.9% 82.9% 80.7%
IM M1A
188 578 2
2)
