3. Positionierung des Geräts
Einbauanleitung_02-2013_Montage Sockelkit_V2.docx / Lov
2.4.

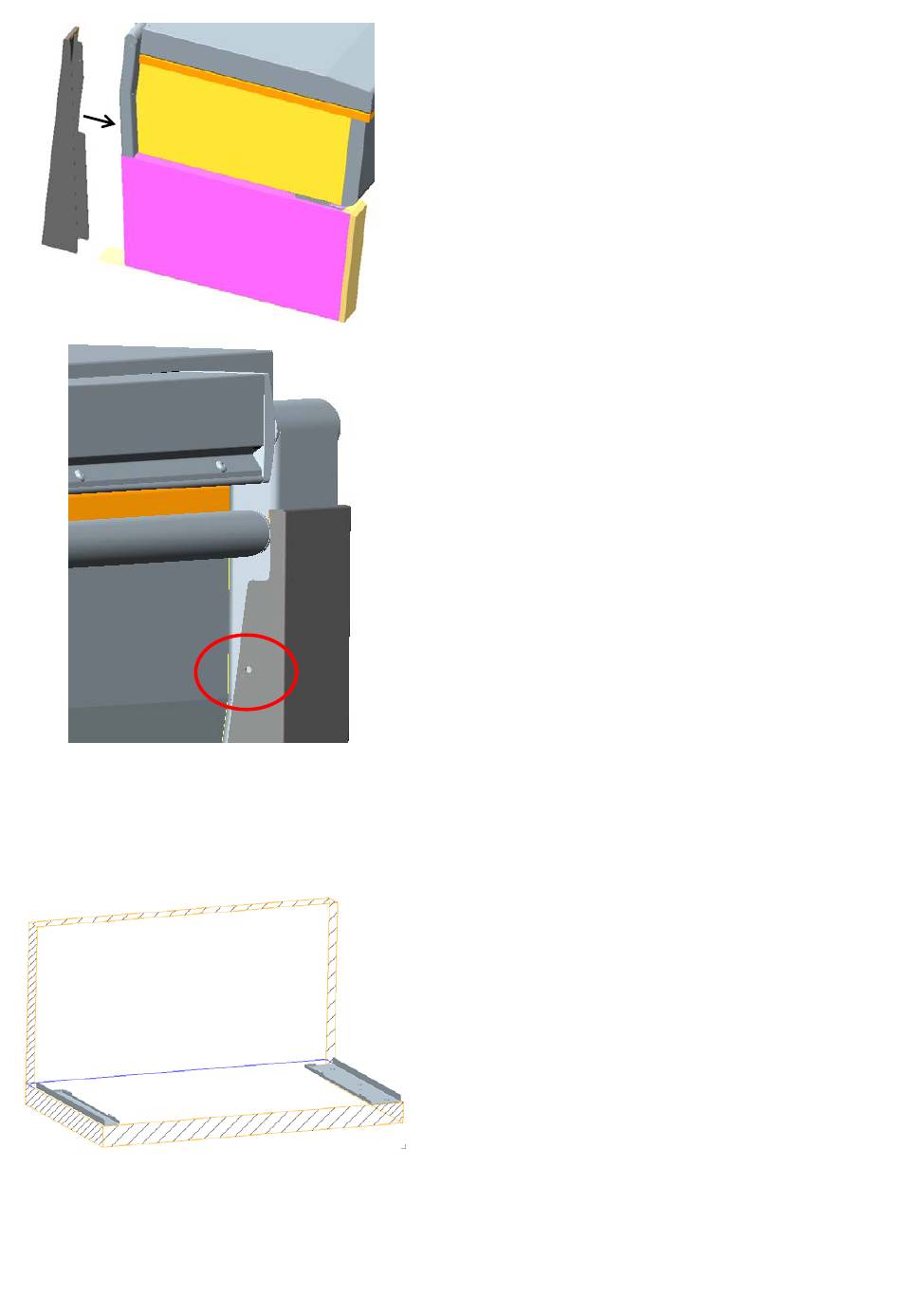

Hinteres Verkleidungsblech am Chassis links
positionieren.
2.5.
Die Innenseite des hinteren
Verkleidungsbleches ist im obersten Bereich
vorgebohrt. Hier besteht die Möglichkeit, das
Blech am Rahmen zu fixieren. Hierzu ist eine
Bohrung ins Chassis 4x10mm notwendig.
Verwenden Sie bitte eine Treibschraube 4mm
oder eine selbstschneidende Schraube. Das
Befestigungsmaterial hierzu befindet sich nicht
im Lieferumfang.
3.1.
Bevor Sie das Gerät auf den Sockel stellen,
sind die beiden Abstandstreben wieder
wegzunehmen.
Seite 3 von 6
