Schlauchbelüftung
• DOK-DIAX01-RAC02******-PRJ1-DE-E1,44 • 02.97
1. Vorstellung des Hauptspindelregelgerätes RAC 2
Sollte es aus konstruktiven Gründen nicht möglich sein, die Rückwand
des Schaltschrankes mit Ausbrüchen zu versehen, so kann das Regel-
gerät RAC 2 auch mit Schlauchbelüftung ausgerüstet werden.
Die Kühlluft wird dann über einen Schlauch außerhalb des Schalt-
schrankes angesaugt und wieder nach außen geblasen.
Für Schlauchbelüftung sind Anbauteile notwendig. Sie werden
als Zubehörsatz geliefert. Der Schlauch selbst ist in diesem
Zubehör nicht enthalten, kann aber auch von INDRAMAT bezogen
werden.
AC-MAINSPINDLE DRIVE
AS
SWITCH OFF VOLTAGE BEFORE
CHANGING MODULE AS
Prog. Modul AS nicht unter Spannung wechseln

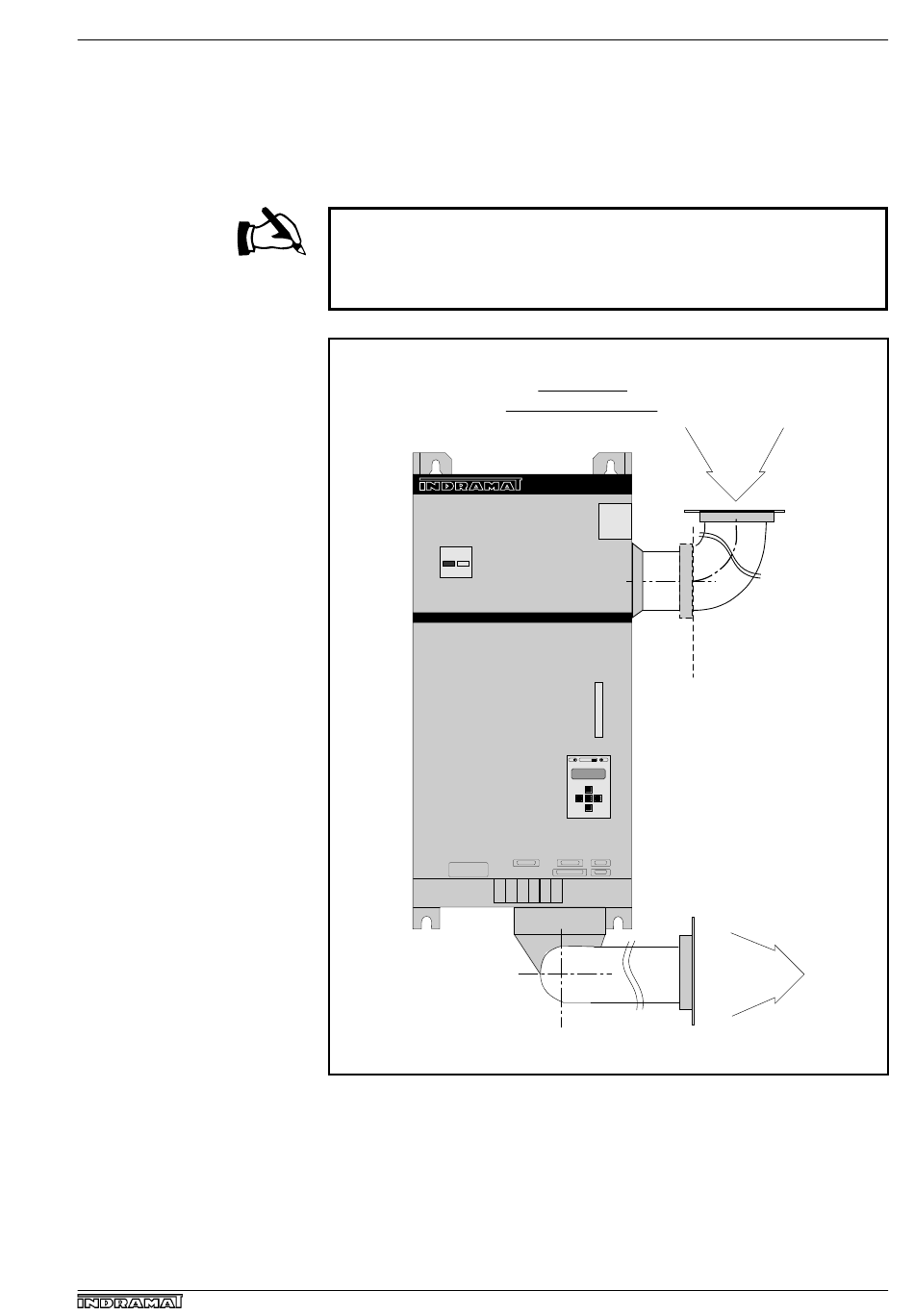

Abb. 1.3: Schlauchbelüftung bei RAC 2
Kühlung mit
Schlauchbelüftung
RAC
X 1 3
X 4
X 5
X 2
X 3
Lufteintritt
Luftaustritt
FPSchRAC2
9
