Rexroth Indramat RAC 2 Projektierung Seite 14

Aufstellhöhe
Zulässige Luftfeuchte der
Umgebungsluft
Schutzart des
Regelgerätes RAC
• DOK-DIAX01-RAC02******-PRJ1-DE-E1,44 • 02.97
2. Planen der Schaltschrankkonstruktion
Die maximale Aufstellhöhe ist 1000m über NN, für größere Höhen
reduzieren sich die in den Auswahldaten für Hauptspindelantriebe
angegebenen Werte für das Nenndrehmoment bzw. die Nennleistung
entsprechend dem Diagramm in Abb. 2.2.
Höhenfaktor [%]
100
80
60
40
20
0
0 1000

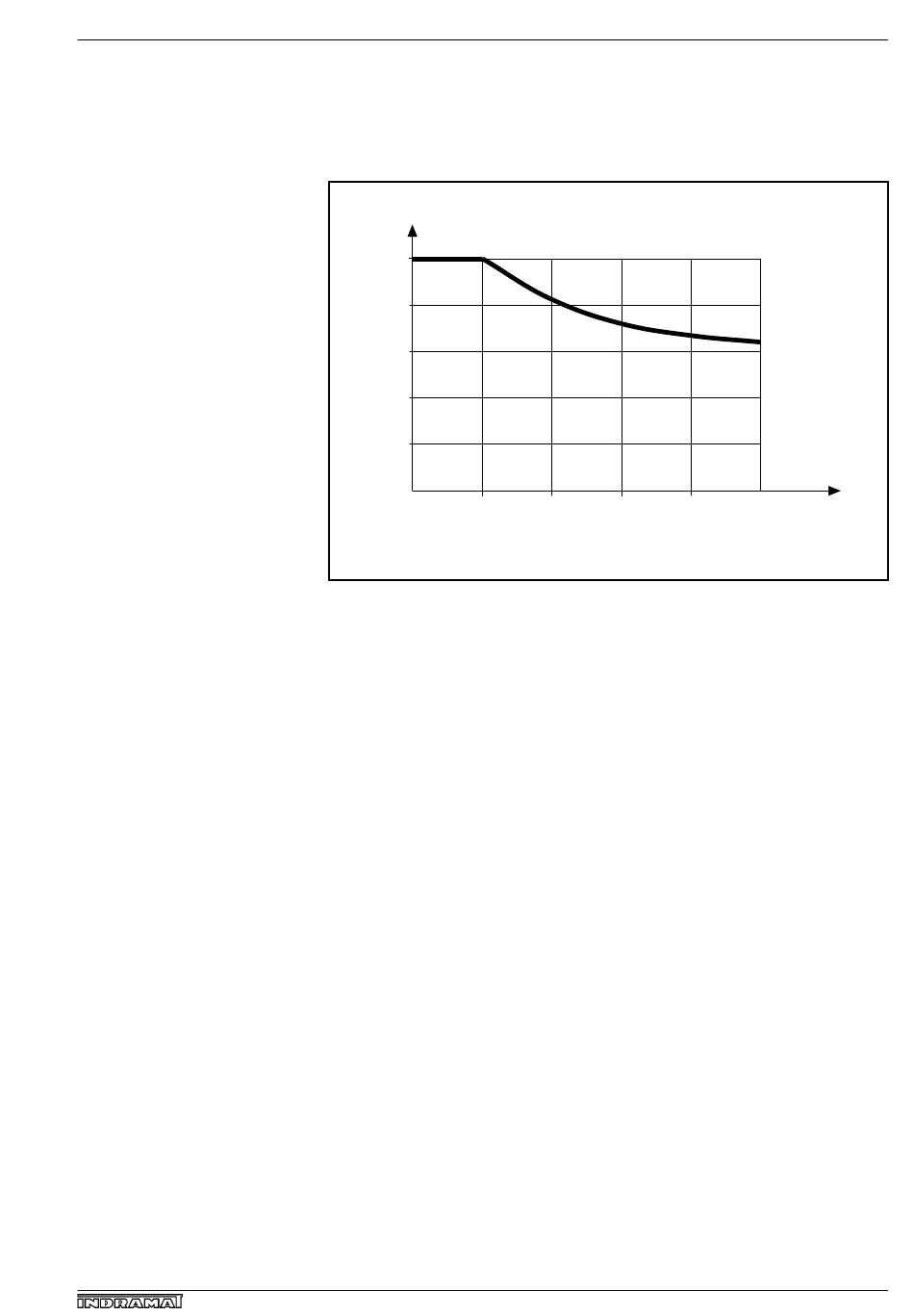

Abb. 2.2: Höhenabhängige Reduzierung der Antriebsdaten
Die maximal zulässige Luftfeuchte der Umgebungsluft ist entsprechend
Feuchteklasse F, nach DIN 40 040.
Dies bedeutet, das Regelgerät darf betrieben werden in feuchtigkeits-
gefährdeten Räumen wie z.B. Werkstätten in kalten, gemäßigten und
trockenwarmen Klimagebieten. Die mittlere relative Luftfeuchtigkeit darf
im feuchtesten Monat 70% nicht übersteigen! Betauung des Geräts ist
unzulässig!
Die Schutzart ist IP 10, gemäß EN 60 529 (DIN VDE 0470).
Dies bedeutet, das Regelgerät ist geschützt vor dem Eindringen von
festen Fremdkörpern mit mehr als 50mm Durchmesser.
Das Regelgerät ist nicht geschützt vor
– Wasserzutritt und
– absichtlichen Zugang z.B. mit der Hand, es hält jedoch große Körper-
flächen fern.
Das RAC 2 ist entsprechend DIN VDE 0160, Abschnitt 5.5.1.3 und
6.5.1.3 für den Einbau in einen Schaltschrank oder ein geschlossenes
Gehäuse hergestellt. Ausreichender Berührungsschutz muß vom Schalt-
schrankbau nach den für die jeweilige Anwendung gültigen Sicherheits-
vorschriften realisiert werden. (Bei Industrieausrüstungen z.B. EN 60204
/ DIN VDE 0113, Teil 1).
2000 3000 4000
Aufstellhöhe über NN [m]
5000
DGHRRAC2
14
