Rexroth Indramat RAC 2 Projektierung Seite 41

Programmiermodul AS
• DOK-DIAX01-RAC02******-PRJ1-DE-E1,44 • 02.97
5. Identifikation der Ware
Kunde

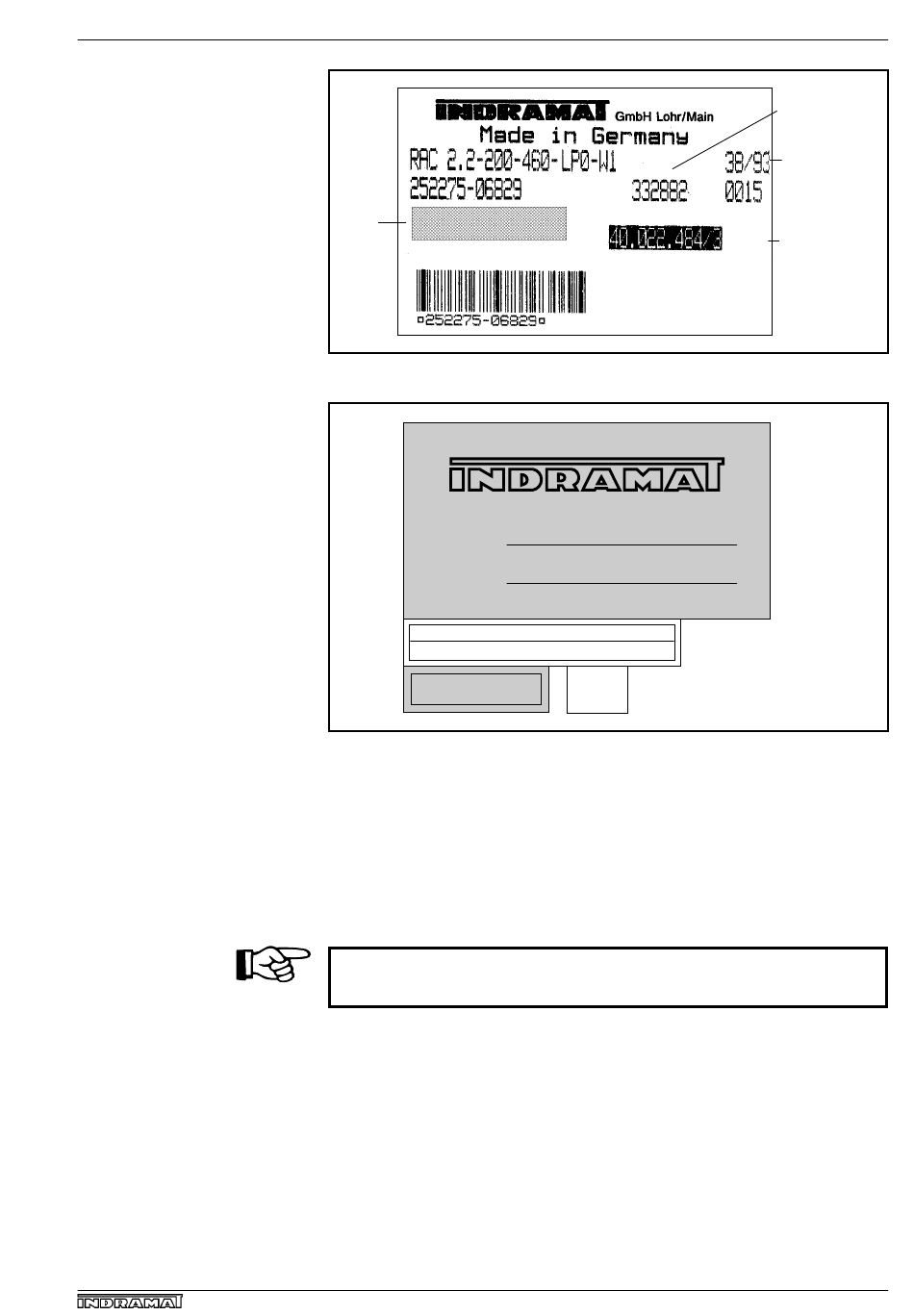

Abb. 5.2: Aufkleber für den Service-Fall (seitlich am Gerät, Beispiel)
Komm.:
Datum:
Typ: RAC 2.2-200-460-LP0-W1
Serien-Nr.:
Spannungs- und
isolationsgeprüft
nach DIN VDE 0160
Abb. 5.3: Typenschild RAC 2 (an der Innenseite linke Seitenwand)
Programmiermodule sind immer einzeln in Tüten und zusätzlich noch in
einem Karton verpackt.
Der Karton ist mit einem Barcode-Aufkleber versehen, auf dem die
einzelnen Daten zusätzlich in Klartext aufgedruckt sind (Abb. 5.4).
Die Tüte schützt das Programmiermodul AS vor statischen Ladungen.
Berühren der Leiterkarte mit den Fingern kann zu Beschädi-
gung führen!
In der Tüte ist dem Programmiermodul noch die Parameterliste beige-
fügt. Sie enthält alle Angaben zum Programmiermodul und dokumentiert
die bei Auslieferung eingestellten Parameterwerte.
Sollten z.B. bei Inbetriebnahme Parameterwerte verloren gehen, so
können die ursprünglichen Werte lt. Parameterliste per Hand wieder
eingegeben werden. Die Parameterliste ist der Maschinenakte beizufü-
gen!
Das Programmiermodul ist auf der Frontseite mit einem Typenschild
versehen (siehe Abb. 3.1).
GmbH Lohr/Main
123 978
06/93
SN:
6829
Kommisions-Nr.
Versanddatum
Kunden-Bestell-
-Nummer
KSRAC2.tif
TSRAC2
