1. Vorstellung des Hauptspindelregelgerätes RAC 2
Das RAC 2 kann an Drehstromnetzen mit 3 * 400 V, 50Hz, +/- 15%, oder
3 * 460 V, 60 Hz, +/- 10 %, direkt angeschlossen werden. Netzschütz und
Notaus-Abschaltung sind integriert. Die beim Bremsen regenerierte
Energie wird ins Drehstromnetz zurückgespeist. Dies geschieht auch im
Notaus-Fall. Im Falle eines Netz-Ausfalls ist der Antrieb mit RAC 2 in der
Lage, die Hauptspindel über Gleichstrombremsung stillzusetzen.
Bei den Hauptspindelregelgeräten RAC ist der Kühlkörper für die
Leistungselektronik und der Lüfter im Gehäuse eingebaut. Der Kühl-
luftstrom wird in einem Luftkanal durch das Gerät geführt.
Die Regelgeräte RAC können sowohl mit Schaltschrankaußen- als auch
mit -innenluft gekühlt werden. In jedem RAC sind beide Möglichkeiten
realisiert, der notwendige Umbau ist einfach und ohne Zubehör durch-
führbar.
Der Kühlluftstrom wird innerhalb des Schrankes angesaugt und aus-
geblasen.
Der Kühlluftstrom wird außerhalb des Schaltschranks durch Ausbrüche
in der Schaltschrankrückwand angesaugt und ausgeblasen. Die Verlust-
wärme wird an die Schaltschrankaußenluft abgegeben.
Kühlung mit
Schaltschrankaußenluft
Lüfter
RAC 2
Schaltschrankrückwand
oder Montageplatte

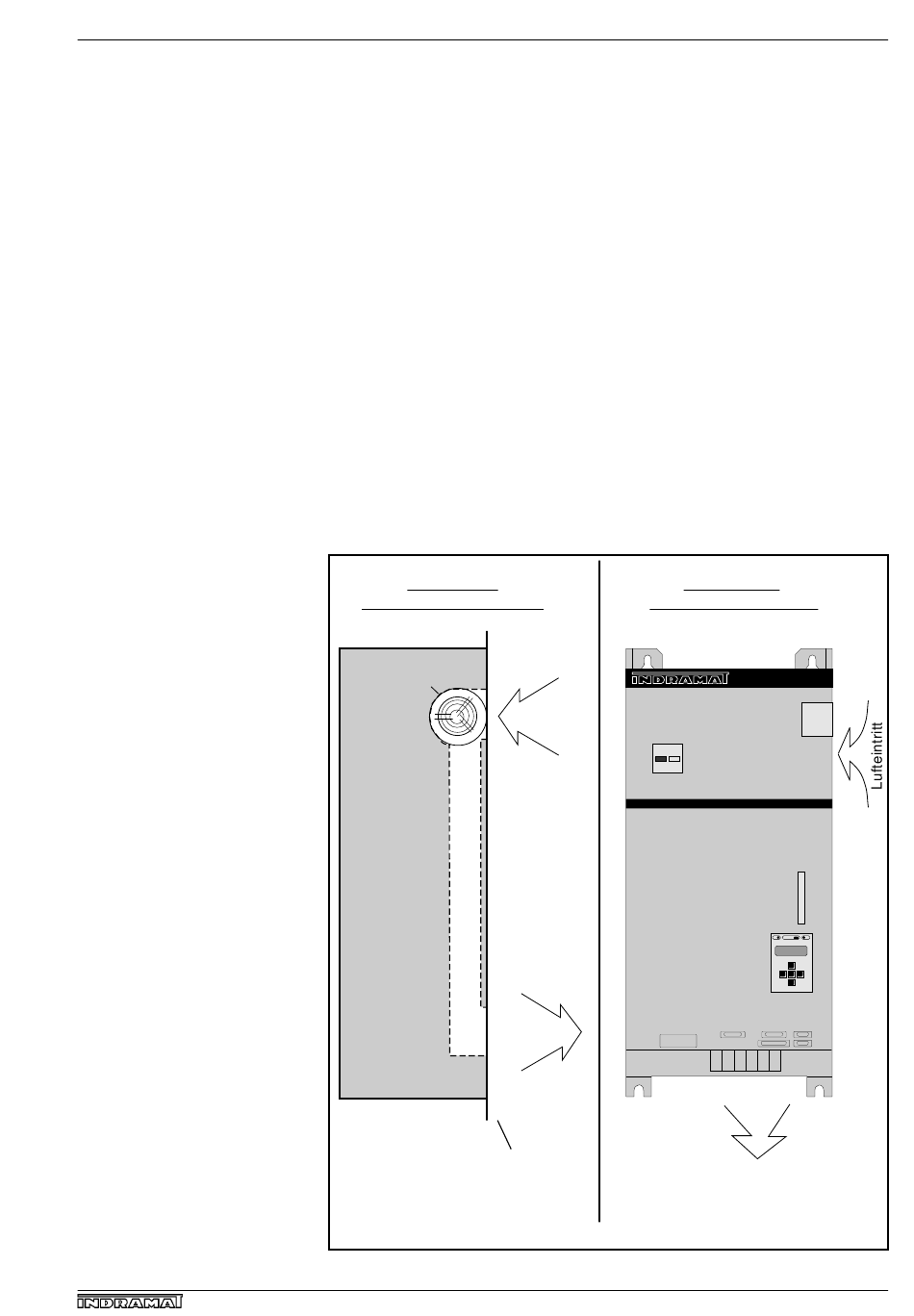

Abb. 1.2: Möglichkeiten der Kühlung bei RAC 2
