Montage - Rexroth Indramat Rac 2 Projektierung

7. Montage

Auslieferungszustand
Umbau auf Schaltschrank-
innenluftkühlung
Umbau auf Schlauch-
belüftung
• DOK-DIAX01-RAC02******-PRJ1-DE-E1,44 • 02.97
7. Montage
Das Regelgerät wird immer für Kühlung mit Schaltschrankaußenluft
ausgeliefert. Sollte dies nicht mit der in der Maschine vorgesehenen
Kühlung übereinstimmen, so ist ein Umbau der Kühlung notwendig.
Dieser muß wegen der Zugänglichkeit der Schrauben vor dem Einbau
des Regelgerätes in den Schaltschrank durchgeführt werden.
– Deckel für Lüftergehäuse (1) entfernen (Schnappbefestigung)
– Unteres Dichtungsblech des Kühlkörpers (2) durch Entfernen der
Befestigungsschrauben abnehmen. Die Schrauben sind von der Unter-
seite des Regelgerätes erreichbar.
– Luftleitblech (3) am unteren Ende des Kühlkörpers herausnehmen. Die
Befestigungsschrauben sind nur von der Rückseite des Regelgeräts
erreichbar!
Bei Kühlung mit Schaltschrankinnenluft eine Montageplatte ohne Aus-
brüche verwenden!
2

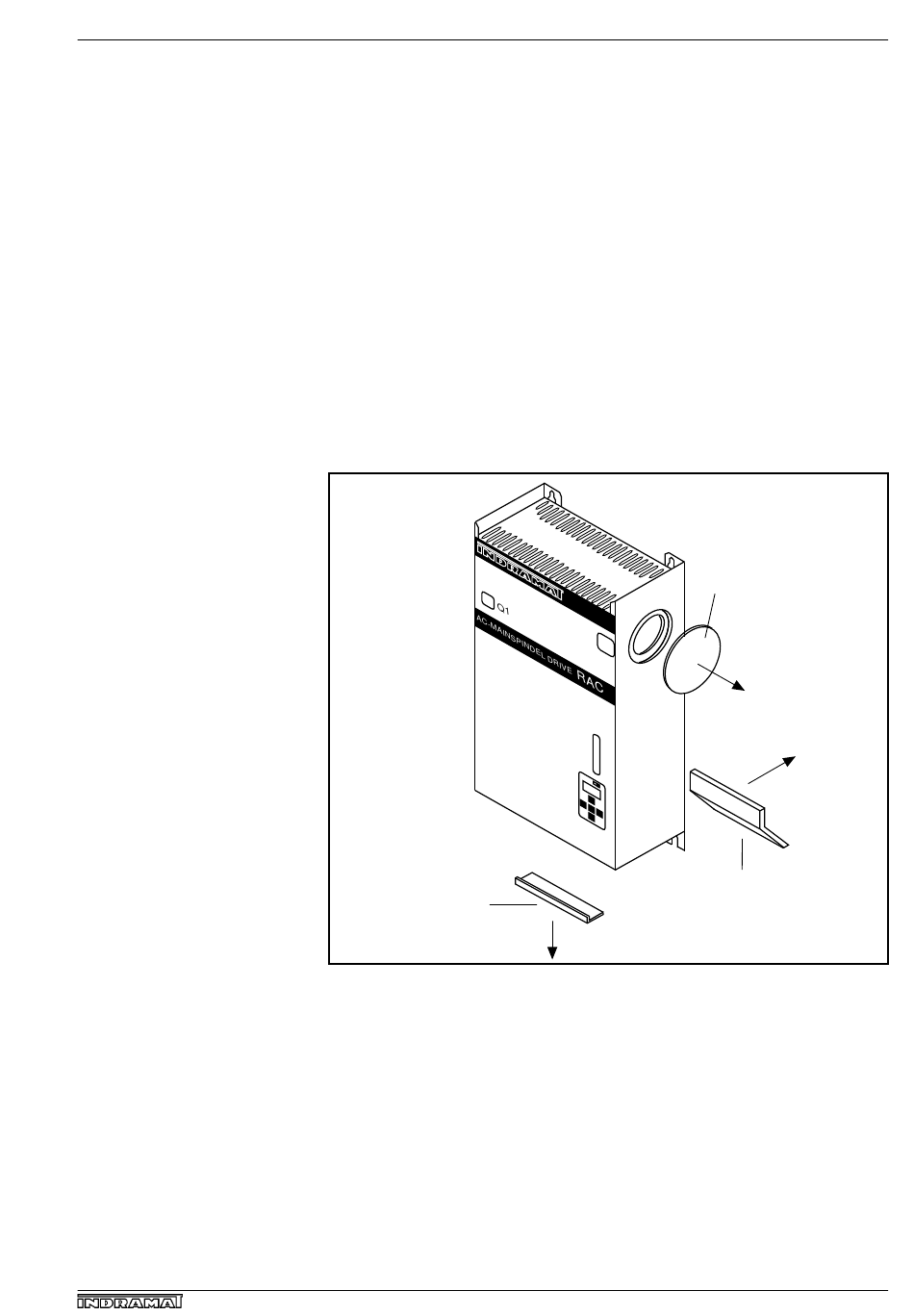

Abb. 7.1: Umbau auf Schaltschrankinnenluft-Kühlung
– Deckel für Lüftergehäuse (1) entfernen (Schnappbefestigung)
– Unteres Dichtungsblech des Kühlkörpers (2) durch Entfernen der
Befestigungsschrauben abnehmen. Die Schrauben sind von der Unter-
seite des Regelgerätes erreichbar.
– Luftleitblech (3) am unteren Ende des Kühlkörpers herausnehmen. Die
Befestigungsschrauben sind nur von der Rückseite des Regelgeräts
erreichbar!
– Schlauchbelüftungszubehör (4) nach der mitgelieferten Umbauan-
leitung (Zeichnungs-Nr. 9.558.052.3-00) montieren.
Bei Schlauchbelüftung ebenfalls eine Montageplatte ohne Ausbrüche
verwenden!
MZSch1RAC2
1
3
44
