Rexroth Indramat RAC 2 Projektierung Seite 17

2. Planen der Schaltschrankkonstruktion

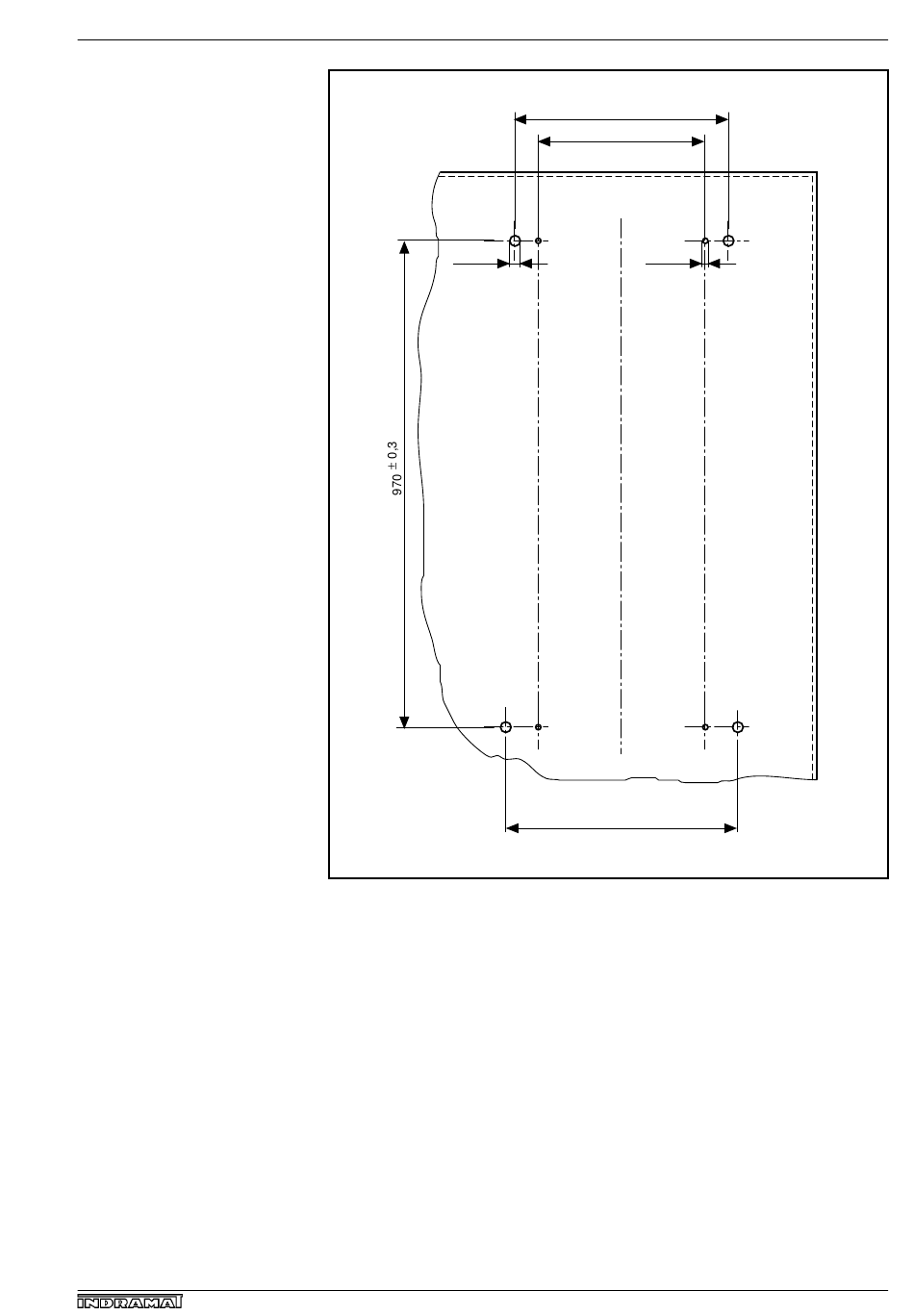

Abb. 2.4: Bohrbild für Schaltschrankrückwand
• DOK-DIAX01-RAC02******-PRJ1-DE-E1,44 • 02.97
11
(4x)
MBBRAC2
350 ±0,2
250 ±0,2
5,2
(4x)
390 ±0,2
17
