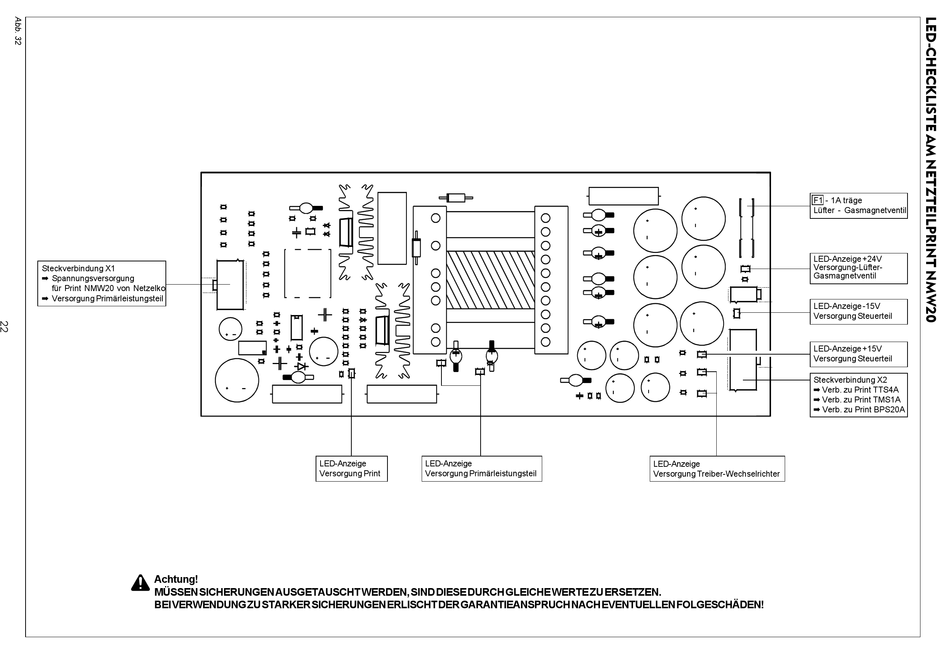

Fronius MAGIC WAVE 2000 FUZZY Bedienungsanleitung & Ersatzteilliste Seite 22

Steckverbindung X1
á Spannungsversorgung
für Print NMW20 von Netzelko
á Versorgung Primärleistungsteil
Achtung!
MÜSSEN SICHERUNGEN AUSGETAUSCHT WERDEN, SIND DIESE DURCH GLEICHE WERTE ZU ERSETZEN.
BEI VERWENDUNG ZU STARKER SICHERUNGEN ERLISCHT DER GARANTIEANSPRUCH NACH EVENTUELLEN FOLGESCHÄDEN!
LED-Anzeige LED-Anzeige
Versorgung Print Versorgung Primärleistungsteil
F1 - 1A träge
Lüfter - Gasmagnetventil
LED-Anzeige +24V
Versorgung-Lüfter-
Gasmagnetventil
LED-Anzeige -15V
Versorgung Steuerteil
LED-Anzeige +15V
Versorgung Steuerteil
Steckverbindung X2
á Verb. zu Print TTS4A
á Verb. zu Print TMS1A
á Verb. zu Print BPS20A
LED-Anzeige
Versorgung Treiber-Wechselrichter
